| Номер в госреестре | 61668-15 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | TSG4102A, TSG4104A, TSG4106A |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов TSG4102A, TSG4104A, TSG4106A (далее - генераторы) предназначены для воспроизведения сигналов высокочастотных колебаний с различными видами модуляции.
Принцип действия основан на технике частотного синтеза с импульсно-фазовой автоподстройкой частоты и рациональной аппроксимацией, которая обеспечивает ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех.
Г енераторы имеют функции внутренней и внешней аналоговой модуляции, опция VM00 добавляет функцию внутренней цифровой I/Q модуляции, а опция EIQ - внешней цифровой I/Q модуляции (при наличии опции VM00).
Управление режимами работы и параметрами сигналов осуществляется с лицевой панели либо дистанционно через интерфейсы USB, LAN (Ethernet), RS-232, GPIB (опция).
Конструктивно генераторы выполнены в виде моноблока в настольном исполнении. Общий вид показан на фотографии 1, вид задней панели на фотографии 2.
По условиям эксплуатации генераторы соответствуют группе 3 ГОСТ 22261-94.

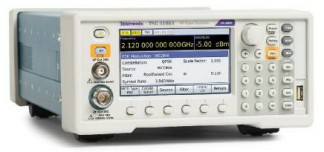

Рисунок 1 - Общий вид
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами, задания параметров сигналов, и взаимодействия с подключаемыми по интерфейсам внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|    Идентификационные данные (признаки)  |    Значение  |
|    идентификационное наименование  |    TSG4100A Firmware  |
|    идентификационный номер версии  |    2.03.26 и выше  |
Основные метрологические и технические характеристики генераторов представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
|    Наименование характеристики  |    Значение  |
|    1  |    2  |
|    ЧАСТОТНЫЕ ПАРАМЕТРЫ  | |
|    диапазон частот, ГГц  | |
|    TSG4102A  |    от 0 до 2,025  |
|    TSG4104A  |    от 0 до 4,05  |
|    TSG4106A  |    от 0 до 6,075  |
|    разрешение по частоте  |    1 мкГц  |
|    частота опорного кварцевого генератора  |    10 МГц  |
|    пределы допускаемой относительной погрешности частоты опорного генератора после  | |
|    заводской подстройки при температуре (23 ± 5) °С  | |
|    опция МО 1 (VCXO)  |    ± МО'6  |
|    опция MOO (ОСХО)  |    ± 2 -10”8  |
|    пределы допускаемого относительного годового дрейфа частоты опорного генератора  | |
|    опция МО 1 (VCXO)  |    ±310'b  |
|    опция М00 (ОСХО)  |    ± 5 -10”8  |
|    пределы дополнительной относительной погрешности частоты опорного генератора в  | |
|    интервалах температур от 5 до 18 °С и от 28 до 40 °С  | |
|    опция МО 1 (VCXO)  |    ± 5 10-6  |
|    опция М00 (ОСХО)  |    ±310'9  |
|    ПАРАМЕТРЫ СИГНАЛА НА ВЫХОДЕ "  |    BNC”  |
|    диапазон частот, МГц  |    от 0 до 62,5  |
|    диапазон установки переменного напряжения (скз)  |    от 1 мВ до 1 В  |
|    разрешение установки по амплитуде переменного напряжения  |    0,01 дБ  |
|    диапазон установки постоянного напряжения смещения  |    ± 1,5 В  |
|    разрешение установки постоянного напряжения смещения  |    5 мВ  |
|    максимальное пиковое значение напряжения  |    ± 1,817 В  |
|    выходное сопротивление  |    (50 ± 1) Ом  |
|    пределы допускаемой относительной погрешности выходного  | |
|    напряжения от 7 мВ до 1 В (скз)  |    ± 0,7 дБ  |
|    уровень гармоник, типовое значение, не более  |    минус 40 дБн 1  |
|    ПАРАМЕТРЫ СИГНАЛА НА ВЫХОДЕ “N”  | |
|    диапазон частот (в зависимости от модели)  |    от 950 кГц до максимума  |
|    минимальный уровень мощности  |    минус 110 дБм  |
|    максимальный уровень мощности немодулированного сигнала  | |
|    TSG4102A  |    + 16,5 дБм  |
|    TSG4104A на частотах до 3 ГГц  |    + 16,5 дБм  |
|    TSG4104А на частотах свыше 3 ГГц  |    + 10 дБм  |
|    TSG4106A на частотах до 4 ГГц  |    + 16,5 дБм  |
|    TSG4106A на частотах свыше 4 ГГц  |    + 10 дБм  |
|    выходное сопротивление  |    50 Ом  |
|    уровень гармоник на частоте 1 ГГц при уровне мощности 0 дБм, не более  | |
|    TSG4102A, TSG4104A  |    минус 38 дБн  |
|    TSG4106A  |    минус 30 дБн  |
|    1  |    2  |
|    уровень фазовых шумов на частоте 1 ГГц, типовое значение, не более  | |
|    при отстройке 1 кГц  |    минус 102 дБн/Гц минус 110 дБн/Гц минус 113 дБн/Гц минус 124 дБн/Гц  |
|    при отстройке 10 кГц  | |
|    при отстройке 20 кГц  | |
|    при отстройке 1 МГц  | |
|    пределы допускаемой основной относительной погрешности уровня мощности от минус 30 до + 5 дБм при температуре (23 ± 5) °С  | |
|    на частотах до 4 ГГц  |    ± 0,6 дБ ± 1,0 дБ  |
|    на частотах свыше 4 ГГ ц  | |
|    пределы допускаемой дополнительной относительной погрешнос от минус 30 до + 5 дБм при температуре от 5 до 18 °С и от 28 до на частотах до 4 ГГц на частотах свыше 4 ГГ ц  |    ;ти уровня мощности 40 °С ± 0,4 дБ ± 0,5 дБ  |
|    ПАРАМЕТРЫ ВНУТРЕННЕГО ГЕНЕРАТОРА АНАЛОГОВОЙ МОДУЛЯЦИИ  | |
|    форма модулирующего сигнала: синусоидальная, треугольная, пилообразная, прямоугольная, импульсная, белый шум  | |
|    диапазон частот модуляции (кроме белого шума) TSG4102А, TSG4104А, несущая частота до 62,5 МГц TSG4102A, TSG4104A, несущая частота свыше 62,5 МГц  |    от 1 мкГц до 500 кГц от 1 мкГц до 50 кГц от 1 мкГц до 500 кГц от 1 мкГц до 50 кГц  |
|    TSG4106A, несущая частота до 93,75 МГц  | |
|    TSG4106A, несущая частота свыше 93,75 МГц  | |
|    разрешение частоты модуляции  |    1 мкГц  |
|    диапазон частот белого шума  |    от 1 мкГц до 50 кГц  |
|    диапазон периода импульсной модуляции  |    от 1 мкс до 10 с  |
|    диапазон длительности модулирующих импульсов  |    от 100 нс до 9999,9999 мс  |
|    разрешение длительности модулирующих импульсов  |    5 нс  |
|    ПАРАМЕТРЫ ВЫХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ  | |
|    виды модуляции: AM, FM, ФМ, импульсная  | |
|    выходное сопротивление  |    50 Ом  |
|    тип соединителя (на задней панели)  |    BNC  |
|    диапазон амплитуды сигналов AM, FM, ФМ  |    ± 1 В  |
|    «низкий» / «высокий» уровни сигнала импульсной модуляции, В  |    0 / 3,3  |
|    ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ  | |
|    виды модуляции: амплитудная, частотная, фазовая, импульсная  | |
|    входное сопротивление  |    100 кОм  |
|    тип соединителя (на задней панели)  |    BNC  |
|    связь по входу  |    DC, AC (свыше 4 Гц)  |
|    диапазон амплитуды модулирующих сигналов AM, FM, ФM  |    ± 1 В  |
|    частота внешнего модулирующего сигнала  |    до 100 кГц  |
|    «низкий» / «высокий» уровни сигнала импульсной модуляции, В  |    0 / 3,3  |
|    разность уровней сигнала импульсной модуляции, не менее  |    1 В  |
|    ПАРАМЕТРЫ ЧАСТОТНОЙ МОДУЛЯ]  |    ЦИИ  |
|    минимальное значение девиации частоты  |    0,1 Гц  |
|    максимальное значение девиации частоты (в зависимости от модели и несущей частоты), МГц  |    от 1 до 32  |
|    разрешение девиации частоты  |    0,1 Гц  |
|    1  |    2  |
|    ПАРАМЕТРЫ ФАЗОВОЙ МОДУЛЯЦ  |    ИИ  |
|    диапазон девиации фазы, °  |    от 0 до 360  |
|    разрешение девиации фазы  | |
|    несущая частота до 100 МГц  |    0,01°  |
|    несущая частота свыше 100 МГц до 1 ГГц  |    0,1°  |
|    несущая частота свыше 1 ГГц  |    1°  |
|    ПАРАМЕТРЫ АМПЛИТУДНОЙ МОДУЛЯЦИИ  | |
|    диапазон коэффициента амплитудной модуляции, %  |    от 0 до 100  |
|    разрешение коэффициента амплитудной модуляции  |    0,1 %  |
|    диапазон частот внешнего модулирующего сигнала  |    от 1 мкГц до 100 кГц  |
|    ПАРАМЕТРЫ ИМПУЛЬСНОЙ МОДУЛЯ  |    1ЦИИ  |
|    длительность фронта и среза импульсов, типовое значение  |    20 нс  |
|    отношение уровней «низкий» / «высокий», не менее  | |
|    на выходе “BNC”  |    70 дБ  |
|    на выходе “N”  | |
|    несущая частота до 1 ГГц  |    57 дБ  |
|    несущая частота свыше 1 до 4 ГГц  |    40 дБ  |
|    несущая частота свыше 4 ГГц  |    35 дБ  |
|    ПАРАМЕТРЫ ВНУТРЕННЕГО ГЕНЕРАТОРА ВЕКТОРНОЙ М  |    ОДУЛЯЦИИ (опция VM00)  |
|    формат модулирующего сигнала: PRBS, 16-bit, произвольный  | |
|    разрядность сдвоенного цифро-аналогового преобразователя  |    14 бит  |
|    частота дискретизации  |    125 МГц  |
|    виды векторной модуляции: PSK, QAM, FSK, CPM, MSK, ASK, VSB  | |
|    стандарты телекоммуникационных сигналов (опции VM01 - VM08, VM10): GSM, GSM-EDGE, W-CDMA, APO-25, DECT, NADC, PDC, TETRA, ATSC-DTV  | |
|    ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА ВЕКТОРНОЙ МОДУЛЯЦИИ (опция EIQ)  | |
|    тип соединителей (на задней панели)  |    BNC  |
|    входное сопротивление  |    50 Ом  |
|    номинальная амплитуда квадратурного сигнала  |    0,5 В  |
|    диапазон несущих частот, ГГц  | |
|    TSG4102A  |    от 0 до 2,025  |
|    TSG4104A  |    от 0 до 4,05  |
|    TSG4106A  |    от 0 до 6,075  |
|    диапазон частот модуляции  | |
|    несущая частота до 2,5 ГГц  |    200 МГц  |
|    несущая частота свыше 2,5 ГГц  |    150 МГц  |
|    ПАРАМЕТРЫ ВХОДА СИНХРОНИЗА1  |    ДНИ  |
|    диапазон частоты сигнала синхронизации  |    10 МГц ± 20 Гц  |
|    диапазон уровня сигнала синхронизации, дБм  |    от минус 2 до + 13  |
|    тип соединителя (на задней панели)  |    BNC, 50 Ом  |
|    ПАРАМЕТРЫ ВЫХОДА СИНХРОНИЗАЦИИ  | |
|    частота сигнала синхронизации  |    10 МГц  |
|    уровень сигнала синхронизации, номинальное значение  |    7,5 дБм  |
|    тип соединителя (на задней панели)  |    BNC, 50 Ом  |
|    1  |    2  |
|    ОБЩИЕ ХАРАКТЕРИСТИКИ  | |
|    напряжение сети электропитания, В  |    от 90 до 264 (50 ± 0,5) Гц 90 Вт  |
|    частота сети электропитания  | |
|    потребляемая мощность, не более  | |
|    габаритные размеры (ширина х глубина х высота), мм  |    216 х 356 х 102 5,4 кг  |
|    масса, не более  | |
|    рабочий диапазон температур, °С  |    от 5 до 40  |
|    диапазон температур транспортирования и хранения, °С  |    от минус 20 до + 60  |
|    относительная влажность воздуха при температуре до 30 °C, %  |    от 5 до 95  |
|    электромагнитная совместимость  |    по ГОСТ Р 51522.1-2011  |
|    безопасность  |    по ГОСТ 12.2.091-2012  |
|    Примечания 1 Здесь и далее сокращение «дБн» обозначает уровень мощности в дБ относительно уровня на несущей (центральной) частоте. 2 Здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт.  | |
наносится на боковую панель корпуса в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность генераторов приведена в таблице 3.
Таблица 3 - Комплектность
|    Наименование и обозначение  |    Кол-во, шт.  |
|    генератор сигналов TSG4102A / TSG4104A / TSG4106A  |    1, по заказу  |
|    кабель коаксиальный N-типа длиной 1 м  |    1  |
|    кабель сетевой  |    1  |
|    опция внутреннего опорного генератора M00 (OCXO) или M01 (VCXO)  |    1, по выбору  |
|    опция интерфейса GPIB  |    1, по заказу  |
|    опция TSG4100A-RM1 или TSG4100A-RM2 для монтажа в стойку  |    1, по заказу  |
|    опция TSG4100A-ATT - аттенюатор 30 дБ (5 Вт, 6 ГГц)  |    1, по заказу  |
|    опция VM00 - внутренняя цифровая I/Q модуляция  |    1, по заказу  |
|    опции формирования телекоммуникационных сигналов (при заказе опции VM00)  |    по заказу  |
|    опция VM01 - GSM  | |
|    опция VM02 - GSM-EDGE  | |
|    опция VM03 - W-CDMA  | |
|    опция VM04 - АРО-25  | |
|    опция VM05 - DECT опция VM06 - NADC опция VM07 - PDC  | |
|    опция VM08 - TETRA  | |
|    опция VM10 - ATSC-DTV (Audio Clip)  | |
|    опция EIQ - внешний вход векторной модуляции  |    1, по заказу  |
|    руководство по инсталляции и безопасности  |    1  |
|    руководство пользователя 077-1077-00  |    1  |
|    методика поверки РТ-МП-2244-441-2015  |    1  |
осуществляется по документу РТ-МП-2244-441-2015 «ГСИ. Генераторы сигналов TSG4102A, TSG4104A, TSG4106A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17.07.2015 г.
Необходимые средства поверки, требования к их метрологическим характеристикам и рекомендуемые средства поверки указаны в таблице 4.
Таблица 4 - Средства поверки
|    Средство поверки и требования к его метрологическим характеристикам  |    Рекомендуемое средство поверки и его метрологические характеристики  |
|    Стандарт частоты: относительная погрешность частоты 10 МГц не более ± 210-9; уровень сигнала от 0 до + 10 дБм  |    Стандарт частоты рубидиевый Stanford Research Systems FS725: относительный годовой дрейф частоты 10 МГц не более ± 5 10-10; уровень сигнала + 7 дБм  |
|    Частотомер: внешняя синхронизация 10 МГц; разрешение по частоте не хуже 10 мГц  |    Частотомер универсальный Tektronix FCA3000: внешняя синхронизация 10 МГц; разрешение по частоте 1 мГц  |
|    Ваттметр поглощаемой СВЧ мощности: относительная погрешность измерения мощности от минус 10 до + 10 дБм на частотах от 10 МГц до 8 ГГц не более ± 0,25 дБ  |    Преобразователь измерительный Rohde & Schwarz NRP-Z11: относительная погрешность измерения мощности от минус 60 до + 20 дБм на частотах от 10 МГц до 8 ГГц не более ± 0,25 дБ  |
|    Анализатор спектра: диапазон частот от 0,5 до 6 ГГц; внешняя синхронизация 10 МГц; уровень гармонических искажений второго порядка не более минус 50 дБн  |    Анализатор параметров радиотехнических трактов и сигналов портативный Anritsu MS2038C: диапазон частот от 9 кГц до 20 ГГц; внешняя синхронизация 10 МГц; уровень гармонических искажений второго порядка не более минус 54 дБн  |
Методы измерений изложены в документе 077-1077-00 «Серия TSG4102A. Руководство пользователя».
Нормативные документы, устанавливающие требования к генераторам сигналов TSG4102A, TSG4104A, TSG4106A
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
