| Номер в госреестре | 61295-15 |
| Наименование СИ | Меры электрического сопротивления универсальные однозначные |
| Обозначение типа СИ | МС 3080М |
| Изготовитель | ООО предприятие "ЗИП-Научприбор", г.Краснодар |
| Год регистрации | 2015 |
| Срок свидетельства | 21.08.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрического сопротивления универсальные однозначные МС 3080М (далее УОМЭС) предназначены для воспроизведения и хранения единицы электрического сопротивления в цепях постоянного тока и переменного тока в диапазоне частот до 10 кГц.
Принцип действия мер заключается в воспроизведении значений сопротивления с помощью резистивного элемента. Резистивные элементы УОМЭС с Яном от 0,001 до 10 Ом (кратные и не кратные 10) изготовлены из листового прецизионного нихромового сплава.. Каждый резистивный элемент герметизирован, погружен в теплопроводящую пасту и соединен с двумя токовыми и двумя потенциальными зажимами, расположенными в верхней части корпуса на изоляционной панели.

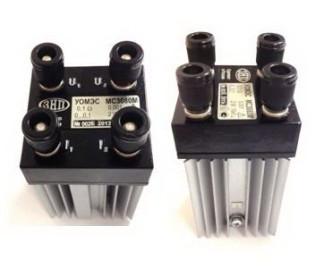

УОМЭС выполнены в унифицированном массивном корпусе из алюминиевого сплава, являющийся одновременно экраном и радиатором.
УОМЭС могут выпускаться в обычном, тропическом и экспортном исполнении.
Таблица 1 - Основные метрологические характеристики УОМЭС при работе в цепях постоянного тока
| Наименование характеристики | Нормированное значение |
| Номинальные значения сопротивления, Ом* | 0,001; 0,01; 0,1; 1; 10 |
| Классы точности для всех номинальных значений УОМЭС | 0,001; 0,002; 0,005; 0,01 |
| Пределы допускаемой основной относительной погрешности на постоянном токе, % для классов точности: 0,001 0,002 0,005 0,01 | ±0,001 ±0,002 ±0,005 ±0,01 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды, % для классов точности: 0,001 0,002 0,005 0,01 | ±0,001 ±0,002 ±0,005 ±0,01 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением мощности рассеивания при нормальных условиях применения, % для классов точности: 0,001 0,002 0,005 0,01 | ±0,001 ±0,002 ±0,005 ±0,01 |
| Мощность рассеивания, Вт номинальная максимальная предельная | ,1 ,0 ,0 о" (N~ СП |
| Допускаемое относительное отклонение действительного значения сопротивления от номинального, %, не более | ± 0,01 |
| Средний срок службы, лет | 15 |
| Масса, кг, не более | 0,7 |
| Г абаритные размеры (ВхДхШ), мм, не более | 120*60x60 |
| Положение | Вертикальное ± 5° |
| Примечание: По заказу могут быть изготовлены УОМЭС с номинальными значениями, не кратными 10 в указанном диапазоне | |
Лист № 3 Всего листов 4
Таблица 2 - Основные метрологические характеристики УОМЭС при работе в цепях
переменного тока
| Классы точности по ГОСТ 23737 | Номинальные значения сопроти-вления УОМЭС, Ом | Пределы допускаемой дополнительной погрешности при измерении на переменном токе (относительно основной погрешности на постоянном токе), % | Постоянная времени т, с | ||||
| при частотах, Гц | |||||||
| 200 | 400 | 1000 | 5000 | 10000 | |||
| 0,001 0,002 0,005 0,01 | 10 | ±0,002 | ±0,002 | ±0,002 | ±0,005 | ±0,01 | 110-7 |
| 1 | ±0,005 | ±0,005 | ±0,005 | ±0,01 | ±0,01 | 110-7 | |
| 0,1 | ±0,01 | ±0,01 | ±0,01 | ±0,02 | ±0,02 | 25 10-8 | |
| 0,01 | ±0,02 | ±0,03 | ±0,03 | ±0,2 | ±0,5 | - | |
| 0,001 | ±0,05 | ±0,05 | ±0,2 | ±0,6 | - | - | |
Таблица 3 - Нормальные и рабочие условия применения
| Влияющая величина | Значение влияющей величины для классов точности | |||||
| Нормальные условия применения | Рабочие условия применения | |||||
| Класс точности | Класс точности | |||||
| 0,001 | 0,002 | 0,005 0,01 | 0,001 | 0,002 | 0,005 0,01 | |
| Температура окружающего воздуха (среды), °С | 20±0,1 23±0,1 25±0,1 27±0,1 | 20±0,2 23±0,2 25±0,2 27±0,2 | 20±0,5 23±0,5 25±0,5 27±0,5 | 20±1 23±1 25±1 27±1 | 20±2 23±2 25±2 27±2 | 20±5 23±5 25±5 27±5 |
| Относительная влажность воздуха, % | От 25 до 80 (по требованию от 40 до 60) | |||||
| Атмосферное давление, кПа (мм рт. ст.) | 84 - 106,7 (630 - 800) | |||||
| Примечание: Основной температурой окружающего воздуха для УОМЭС в нормальных и рабочих условиях применения является температура 20 °С, но по согласованию с Заказчиком УОМЭС могут быть изготовлены для работы при температурах t = 23; 25; 27 °С. | ||||||
наносят металлографическим методом на УОМЭС и типографским способом на титульный лист руководства по эксплуатации.
Мера электрического сопротивления МС 3080М (УОМЭС) 1
Коробка укладочная 1
Руководство по эксплуатации 1
Формуляр 1
Примечание: При поставки партии УОМЭС в один адрес допускается поставлять руководство по эксплуатации один экземпляр на партию.
осуществляется в соответствии с ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные. Методика поверки»
Основные средства поверки:
5 8
- мост-компаратор автоматический 6622А, диапазон измерений (0,1-10 ) Ом, СКО 0,5-10" ;
- установка мостовая измерительная УМКС-1, диапазон измерений (10-4 -105) Ом, СКО (3 10-8 - 5 10-7);
7 8 7
- омметр цифровой МЦС-2Б, диапазон измерений 0,1 Ом - 10 Ом, СКО (3 10 - 5 10);
- мультиметр 3458А диапазон измерений 0,01 В - 10 В 5=±(0,007 - 0,08) % при частотах (0,2 - 10) кГц;
- источник тока Н4-12 (0,1 - 10) А;
- рабочие эталоны электрического сопротивления 1, 2 и 3 разряда с номинальным значением сопротивления 0,001 - 10 Ом.
приведены в Руководстве по эксплуатации на меры электрического сопротивления универсальные однозначные МС 3080М.
Нормативные и технические документы, устанавливающие требования к мерам электрического сопротивления универсальным однозначным МС 3080М
1 ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные. Методы поверки»;
2 ГОСТ 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления»;
3 ГОСТ 23737-79 «ГСИ. Меры электрического сопротивления. Общие технические условия»;
4 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
5 ТУ 4225-042-16851585-2013
