| Номер в госреестре | 60707-15 |
| Наименование СИ | Влагомеры |
| Обозначение типа СИ | Wile |
| Изготовитель | "FARMCOMP Oy", Финляндия |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Влагомеры серии Wile предназначены для экспрессного измерения массовой доли влаги (влажности) сельскохозяйственных материалов: зерновых, зернобобовых и масличных культур.
Влагомеры серии Wile (далее влагомеры) реализуют электрический метод измерений влажности, основанный на зависимости параметров, характеризующих поведение влажных материалов в электрических полях, от влажности.
При взаимодействии с измеряемым материалом преобразователи (датчики) вырабатывают сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на дисплей влагомеров.
Влагомеры выпускаются в следующих модификациях: Wile 55, Wile 65, Wile 200, отличающихся перечнем измеряемых культур, типом датчиков, способом заполнения измерительной камеры.
Конструктивно влагомеры модификации Wile 55, Wile 65, Wile 200 представляют собой микропроцессорные приборы, выполненные в виде переносного моноблока, и состоят из измерительной ячейки (датчика), выполненной в виде коаксиального конденсатора, и электронного блока. На лицевой панели размещены жидкокристаллический дисплей и клавиатура, состоящая из функциональных кнопок, предназначенных для управления влагомером
Дополнительно влагомеры модификации Wile 65 снабжены температурными зондами, позволяющими измерять температуру зерна и других с/х материалов в диапазоне температур от 3 °С до 60 °С. Разъем для подключения температурного зонда расположен в нижней части влагомеров.
Влагомеры модификации Wile 200 имеют дополнительную опцию: измерение насыпной плотности (натуры) измеряемого материала. С этой целью во влагомерах имеются встроенные электронные весы, обеспечивающие измерение массы пробы. Заполнение датчика осуществляют с применением специального дозатора.
Влагомеры всех модификаций и исполнений имеют автономное питание. Отсек для батарей питания расположен в нижней части влагомеров.
Влагомеры имеют встроенное программное обеспечение, которое выполнено на базе контроллера CPU U1; EEPROM U2. Основные функции ПО: регистрация и расчет результатов измерений.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | ||
| Wile 55 | Wile 65 | Wile 200 | |
| Идентификационное наименование ПО | W55 firmware | W65 firmware | FWID1003 |
| Номер версии (идентификационный номер) ПО | w55v300r22 | v1.26.133 | FWID1003 |
| Цифровой идентификатор ПО | - | - | - |
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается включением блокировки изменения внутренних параметров на предприятии-изготовителе. ПО не может быть модифицировано или загружено через какой-либо интерфейс. Кроме того, конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «высокий» по Рекомендациям по метрологии Р 50.2.077-2014.

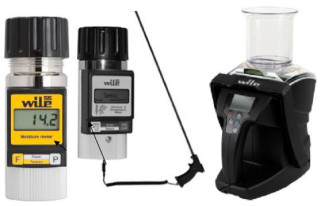

Фото общего вида влагомеров серии Wile представлено на рисунке 1.
Рисунок 1 - Общий вид влагомеров серии Wile а) влагомер модификации Wile 55, б) влагомер модификации Wile 65, в) влагомер модификации Wile 200
| Наименование характеристики | Модификации | ||
| Wile 55 | Wile 65 | Wile 200 | |
| 1 Диапазон измерений массовой доли влаги (влажности), % - зерновых, зернобобовых культур | 8 - 30 | 8 - 30 | 8 - 25 |
| - масличных культур | 5 - 25 | 5 - 25 | 5 - 20 |
| 2 Пределы допускаемой абсолютной погрешности влагомера при измерении влажности, %: в диапазоне от 5 до 16 % | ±1,0 | ±1,0 | ±0,6 |
| в диапазоне св. 16 до 30 % | ±1,5 | ±1,5 | ±0,8 |
| При индивидуальной градуировке на отдельных сортах зерновых, зернобобовых и масличных культур | ±0,5 | ±0,5 | ±0,5 |
| в диапазоне от 9 до 20 % | |||
| 3 Время единичного измерения, с, не более | 30 | 50 | 50 |
| 4 Напряжение питания влагомера, В | 9 | 9 | 4 x 1,5 |
| 5 Масса, кг, не более | |||
| влагомера | 1,1 | 0,75 | 2,0 |
| температурного зонда | - | 0,32 | - |
| 6 Габаритные размеры, мм, не более | |||
| влагомера | 180x80x85 | 180x80x65 | 155x200x305 |
| температурного зонда: | |||
| - длина | - | 1000 | - |
| - диаметр | - | 8 | - |
| Условия эксплуатации | |||
| температура окружающего воздуха, °С относительная влажность, %, не более | 5 - 35 80 |
наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель влагомера методом шелкографии.
| Наименование | Количество | ||
| Wile 55 | Wile 65 | Wile 200 | |
| Влагомер в сборе | 1 | 1 | 1 |
| Колпачок для отбора проб | 1 | 1 | - |
| Чехол c ремешком | 1 | 1 | 1 |
| Температурный зонд* | - | 1 | - |
| Футляр для температурного зонда* | - | 1 | - |
| Элемент питания | 1x9 В | 1x9 В | 4x1,5 В |
| Кабель USB | - | - | 1 |
| Руководство по эксплуатации | 1 | 1 | 1 |
| Упаковка (транспортная тара) | 1 | 1 | 1 |
| *Поставляется по отдельному заказу | |||
осуществляется по ГОСТ Р 8.781-2012 «ГСИ. Влагомеры зерна и зернопродуктов. Методика поверки».
Эталоны, используемые при поверке:
У становки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах по ГОСТ Р 8.681;
Стандартные образцы массовой доли влаги зерна 1-го разряда (ГСО 8989-2008), интервал допускаемых аттестованных значений от 7,0 % до 18,0 %, абсолютная погрешность аттестованного значения ± 0,1 %;
Стандартные образцы массовой доли влаги зерна 2-го разряда (ГСО 8990-2008), интервал допускаемых аттестованных значений от 7,0 % до 25,0 %, абсолютная погрешность аттестованного значения: ± 0,2 % в интервале от 7,0 % до 18,0 % вкл.; ± 0,3 % в интервале от 18,0 % до 25,0 % вкл.
Методики измерений входят в состав руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к влагомерам серии Wile
ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
Техническая документация фирмы «Farmcomp Oy», Finland.
ГОСТ Р 8.781-2012 «ГСИ. Влагомеры зерна и зернопродуктов. Методика поверки».
