| Номер в госреестре | 60690-15 |
| Наименование СИ | Прессы гидравлические измерительные |
| Обозначение типа СИ | ПГИ-500-02 |
| Изготовитель | Общество с ограниченной ответственностью «Спецдортехника» (ООО «Спецдортехника»), г. Саратов |
| Год регистрации | 2015 |
| Срок свидетельства | 27.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прессы гидравлические измерительные ПГИ-500-02 (далее по тексту - прессы) предназначены для воспроизведения нормированных значений силы, а также линейного перемещения и скорости перемещения подъемной плиты при лабораторных испытаниях на сжатие образцов строительных, в том числе дорожно-строительных материалов, а также образцов приготовленных прессованием из асфальтобетонных материалов.

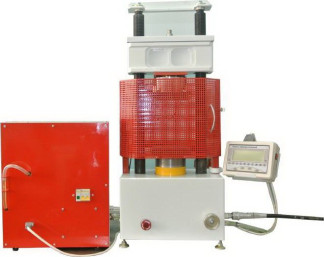

Принцип действия прессов основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой. Внешний вид пресса представлен на рисунке 1.
Прессы состоят из трех функциональных узлов: блока исполнительного электромеханического (БИ), насосной станции (НС) и пульта управления и индикации дистанционного (ПУ).
Все действия с испытываемыми образцами (установка, формование, испытание) производятся в рабочей зоне БИ. В этом же блоке установлены датчики для регистрации механических параметров процесса (величины развиваемой нагрузки и перемещения подъемной плиты). БИ представляет собой рамную двухстоечную конструкцию, включающую горизонтально расположенные траверсы: нижнюю - неподвижную, и верхнюю - подвижную, а также две вертикальные стойки. В средней части нижней траверсы расположен силовой гидроцилиндр. Рядом с гидроцилиндром установлен датчик перемещения На нижней плоскости верхней траверсы установлен тензорезисторный датчик силы .
НС является источником гидравлической энергии с требуемыми автоматически управляемыми рабочими параметрами - производительностью и давлением. Основным элементом станции является двухпоршневой одноступенчатый гидравлический насос. Он располагается внутри масляного бачка, служащего резервуаром для необходимого количества масла. Насос приводится в действие от одного из двух двигателей - основного и дополнительного. Передача вращения от электродвигателей к валу насоса происходит через клиноременные передачи
Управление работой БИ и НС, включая задание с клавиатуры требуемых параметров процесса, их индикацию в реальном времени, запоминание, регистрацию и индикацию в цифровом виде, а также включение и отключение пресса, производится с помощью ПУ. Пульт реализован на микроконтроллере. ПУ через интерфейс может быть подключен к ПЭВМ.
В целях предотвращения несанкционированного доступа к элементам регулировки пресса предусмотрено место для размещения наклейки пломбирования, которое указано на рисунке 2.
Рисунок 2 - Место для пломбирования узла регулировки пресса гидравлического
измерительного ПГИ-500-02
В прессе имеется программное обеспечение (далее - ПО), реализующее следующие функции: сбор, обработку и представление измерительной информации.
В таблице 1 приведены сведения об идентификационных данных ПО. Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспеченя | Цифровой идентификатор программного обеспечения |
| ПГИ-500-02 | 1.ХХ | 0х07Б0 |
Идентификация ПО: после включения на экране пульта управления прессом отображается версия программного обеспечения и пульт переходит в основное рабочее меню.
ХХ — метрологически незначимая часть ПО. Значащей частью в идентификационном номере является 1.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
| 1 Диапазон измерений нагрузки, кН | |
| - основной | от 50 до 500 |
| - дополнительный | от 5 до 50 |
| 2 Пределы допускаемой относительной погрешности измерений нагрузки, %: | |
| - в основном диапазоне | ±1 |
| - в дополнительном диапазоне | ±2 |
| 3 Номинальное значение перемещения подъемной плиты, мм, не менее | 70 |
| 4 Диапазон измерений перемещения подъемной плиты, мм | от 1 до 70 |
| 5 Пределы допускаемой относительной погрешности измерений перемещения | |
| подъемной плиты, % | ±5 |
| 6 Диапазон регулирования скорости перемещения подъемной плиты, мм/мин | от 1 до 10 |
| 7 Пределы допускаемой абсолютной погрешности поддержания заданной скорости перемещения подъемной плиты, мм/мин | |
| - при заданном значении 3 мм/мин | ±0,3 |
| - при заданном значении 50 мм/мин | ±1,0 |
| 8 Потребляемая мощность, В А, не более | 1200 |
| 9 Питание от однофазной сети переменного тока | |
| - напряжением, В | 230 |
| - частотой, Гц | 50 |
| 10 Размеры рабочего пространства, мм, не менее | 195х195х300 |
| 11 Г абаритные размеры, мм не более | |
| - исполнительного блока | 460х325х1000 |
| - насосной станции | 505х400х580 |
| - пульта управления | 200х150х75 |
| 12 Масса, кг, не более | |
| - исполнительного блока | 120 |
| - насосной станции | 60 |
| - пульта управления | 1 |
| 14 Вероятность безотказной работы пресса при наработке 1000 ч, не менее | 0,92 |
| 15 Полный средний срок службы, лет, не менее | 15 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, устанавливаемую на основании блока исполнительного.
В таблице 2 приведены сведения о комплектности пресса.
| Наименование | Обозначение | Количество, шт |
| Блок исполнительный | СДТ 452.00.00.000-03 | 1 |
| Станция насосная | СДТ 587.00.00.000 | 1 |
| Пульт | СДТ 452.04.00.000 | 1 |
| Кабель информационный | СДТ 452.15.00.000 | 1 |
| Кронштейн | СДТ 376.02.06.000 | 1 |
| Пластина центрирующая | СДТ 452.00.00.023 | 1 |
| Опоры винтовые | - | |
| Канистра с маслом | - | 1 |
| Вороток | - | 1 |
| Руководство по эксплуатации | СДТ 452.00.00.000 РЭ | 1 |
| Паспорт | СДТ 452.00.00.000 ПС | 1 |
осуществляется по методике поверки, приведенной в Приложении Г руководства по эксплуатации СДТ 452.00.00.000 РЭ «Пресс гидравлический измерительный ПГИ-500-02. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» в ноябре 2014 года.
Основные средства поверки:
- динамометр ДОСМ-3-50, 3 разряд, ГОСТ 9500-84;
- динамометр АЦДС-500И-1, 3 разряд, ГОСТ 9500-84 ;
- индикатор часового типа ИЧ-50, ГОСТ 577-68, КТ 1;
- секундомер механический СОСпр2а-3-000, ТУ 25.1894.003-80, КТ 3;
- штатив магнитный ШМ-III, ГОСТ 10197-70;
- мера длины концевая плоскопараллельная 50 мм из набора № 2, ГОСТ 9038-90, КТ 2.
Методы измерений приведены в ГОСТ 12801-98 «Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний», ГОСТ 10180-2012 «Бетоны. Методы определения прочности по контрольным образцам», ГОСТ 28570-90 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций», ГОСТ 8269.0-97 «Щебень и гравий из плотных горных пород и отходов промышленного производств для строительных работ. Методы физико-механических испытаний», ГОСТ 8462-85 «Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе», ГОСТ 23558-94 «Смеси щебеночно-гравийные-песчаные и грунты, обработанные неорганическими вяжущими материалами, для дорожного и аэродромного строительства. Технические условия» и руководстве по эксплуатации «Пресс гидравлический измерительный ПГИ-500-02. Руководство по эксплуатации. СДТ 452.00.00.000 РЭ»
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к прессам гидравлическим измерительным ПГИ-500-02
1 ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».
2 ГОСТ 28570-90 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций».
3 ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений
силы».
4 Технические условия ТУ 4271-084-93000278-14.
