| Номер в госреестре | 60175-15 |
| Наименование СИ | Эквиваленты сети |
| Обозначение типа СИ | ENV216 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2015 |
| Срок свидетельства | 27.01.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквиваленты сети ENV216 (далее - эквиваленты сети) являются измерительными приборами и предназначены для измерения кондуктивных электромагнитных помех от однофазных устройств в сети питания.
Эквиваленты сети применяются при испытаниях различных устройств по требованиям электромагнитной совместимости.
Эквиваленты сети ENV216 являются однофазным V - образным эквивалентом сети. Конструктивно эквиваленты сети выполнены в виде моноблока. Управление работой эквивалентов сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно с использованием TTL уровней.

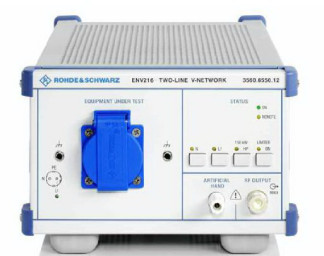

Принцип работы эквивалентов сети заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство -источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, селективным вольтметром). Фотографии общего вида эквивалентов сети приведены на рисунке 1.
Места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведены на рисунке 2.
Основные метрологические и технические характеристики эквивалентов сети приведены в таблице 1
Таблица 1
| Наименование параметра (характеристики) | Значение параметра (характеристики) |
| Диапазон рабочих частот, МГц | от 0,009 до 30 |
| Коэффициент калибровки, дБ | 10 |
| Пределы допускаемой относительной погрешности коэффициента калибровки в диапазоне рабочих частот, дБ | ± 1 |
| Модуль полного входного сопротивления, Ом | от 5,2 до 50 |
| Пределы допускаемой относительной погрешности модуля полного входного сопротивления, % | ± 20 |
| Аргумент полного входного сопротивления, ° | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности аргумента полного входного сопротивления, ° | ± 11,5 |
| Масса, кг, не более | 5,5 |
| Г абариты (длина х ширина х высота), мм, не более | 219 х 147 х 350 |
| Параметры электропитания: напряжение переменного тока, В частота, Гц | 0 - 240 50 - 60 |
| Рабочие условия эксплуатации: О/'ч температура окружающей среды, С | от 5 до 45 |
Знак утверждения типа и этикетка размещается в нижней части задней панели эквивалентов сети ENV216.
На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.
Комплект поставки прибора приведен в таблице 1.
Таблица 1
| Наименование, тип | Количество | Примечание |
| Упаковочная коробка | 1 | |
| Эквивалент сети ENV216 | 1 | |
| Блок питания | 1 | |
| Руководство по эксплуатации с методикой поверки | 1 | Брошюра |
| Паспорт | 1 | Брошюра |
осуществляется по документу МП-РТ-2211-2014 «Эквиваленты сети ENV216. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 10 ноября 2014 г.
| Наименование средств поверки | Основные технические характеристики | |
| пределы измерения | погрешность | |
| Генератор сигналов R&S SMB100A | Диапазон частот: от 9,0 кГц до 6,0 ГГц; уровень выходной мощности: от минус 120 дБ до плюс 18 дБ | ± 0,5 дБ |
| Анализатор цепей векторный R&S ZNC3 | Диапазон частот от 9,0 кГц до 3,0 ГГц; диапазон модуля коэффициента отражения от 0 до минус 15 дБ | ± 0,3 дБ |
| Вольтметр переменного тока диодный компенсационный В3-49 | Диапазон частот от 20 Гц до 1,0 ГГц | ± [0,2 + (0,08/Ux)] % |
Методы измерений с помощью эквивалентов сети указаны в эксплуатационном документе «Эквиваленты сети ENV216. Руководство пользователя».
Нормативные и технические документы, устанавливающие требования к эквивалентам сети ENV216
ГОСТ Р 8.648 - 2008 «ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1- 10 до 2- 10 Гц».
ГОСТ Р 51318.16.1.2 - 2007 «Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1 - 2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам».
Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.
Лист № 4 Всего листов 4
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 228 |
| Поверителей | 11 |
| Актуальность данных | 08.12.2024 |
