| Номер в госреестре | 59851-15 |
| Наименование СИ | Измерители параметров электрического и магнитного полей трехкомпонентные |
| Обозначение типа СИ | "ВЕ-метр" |
| Изготовитель | Общество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита»), г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

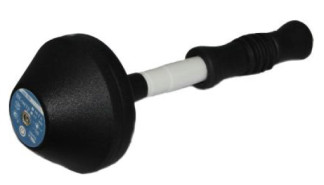

Измерители параметров электрического и магнитного полей трехкомпонентные "ВЕ-метр" (далее - измерители) предназначены для измерения напряженностей электрического и магнитного полей в целях контроля за соблюдением санитарно-эпидемиологических требований к воздействию электромагнитных полей в производственных и бытовых условиях.
Принцип действия измерителей состоит в преобразовании измеряемого переменного электрического или магнитного поля с помощью трехкомпонентных датчиков (антенны) в колебания электрического напряжения, частотной фильтрации и усилении этих колебаний с последующей оцифровкой и анализом сигналов. Результаты анализа кодируются. Для индикации используется любое устройство отображения информации, имеющее канал беспроводной связи и допускающее установку необходимого программного обеспечения.
В состав измерителей входят фильтры, разделяющие сигнал по частотным каналам, блок операционных усилителей, блок среднеквадратического детектирования сигналов, блок процессорной обработки и кодирования результатов измерения, блок приемо-передающего радиоканала для связи с устройством управления и отображения информации.
Измерители выпускаются двух модификаций:
- модификация «50Гц» позволяет проводить измерение напряженности электрического поля и индукции магнитного поля (эллиптически поляризованного) промышленной частоты 50 Гц;
- модификация «АТ-004» позволяет проводить измерение напряженности электрического поля и индукции магнитного поля в диапазоне частот от 5 Гц до 400кГц.
Питание измерителя осуществляется от встроенной аккумуляторной батареи.
Измеритель функционирует под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки и представления измерительной информации. Реализуемые им методы обработки обеспечивают получение непосредственно от средства измерения величин, нормируемых в перечисленных ниже (в разд. Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений) нормативных документах. Кроме того, осуществляется идентификация параметров, характеризующих тип средства измерений.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | be metr |
| Номер версии (идентификационный номер) ПО | 1.2 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Защита от несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений осуществляется конструкцией прибора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 высокий.
Таблица 2
| Наименование характеристики | Значение характеристики | ||||
| Модификация «50Гц» | Модификация «АТ-004» | ||||
| Поддиап. 1 | Поддиап. 2 | Поддиап. 3 | Поддиап. 4 | ||
| Диапазон частот, Гц | 48 - 52 | 5 - 2000 | 2000 - 400000 | 45 - 55 | 5 - 45 55 - 2000 |
| Диапазон измерений среднеквадратических значений напряженности электрического поля, В/м | 50 - 50000 | 5 - 1000 | 0,5 - 40 | 5 - 1000 | |
| Диапазон измерений среднеквадратических значений напряженности магнитного поля, А/м (магнитной индукции, Тл) | 0,8 - 4000 (10-6 - 5 10-3) | 0,08 - 8 (10-7 - 10-5) | 0,004 - 0,4 (5 10-9 - 5 10-7) | 0,008 - 8 (10-7 - 10-5) | |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности электрического поля, % | ± 15 |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности магнитного поля (магнитной индукции), % | ± 15 |
| Напряжение питания (постоянный ток), В (аккумуляторная батарея ААА) | 3,6 - 5,0 |
| Потребляемая мощность, Вт, не более | 0,3 |
| Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, часов | 8 |
| Масса прибора, кг, не более | 0,3 |
| Г абаритные размеры, мм, не более | 500 х 0100 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при плюс 25 °С, %, не более | минус 20 - 55 90 |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к прибору.
Таблица 3
| Наименование | Обозначение | Количество, шт |
| Измеритель | БВЕК 43 1440.09.01 | 1 |
| Формуляр | БВЕК 43 1440.09.02 ФО | 1 |
| Руководство по эксплуатации | БВЕК 43 1440.09.03 РЭ | 1 |
| Сумка укладочная | 1 | |
| Блок питания | 1 | |
| Методика поверки | МП 33.Д4-13 | 1 |
осуществляется по документу МП 33.Д4-13 «Измерители параметров электрического и магнитного полей трехкомпонентные "ВЕ-метр". Методика поверки», утвержденному 27 мая 2013 г. ГЦИ СИ ФГУП "ВНИИОФИ".
Основные средства поверки:
1. Генератор эллиптически поляризованного магнитного поля промышленной частоты 50 Гц «ГЭП-50».
Основные метрологические характеристики:
Диапазон воспроизводимого магнитного поля: в режиме линейно поляризованного поля -от 0,01 мТл до 5 мТл; в режиме эллиптически поляризованного поля - от 0,01 мТл до 1 мТл. Предел допускаемой погрешности воспроизведения магнитной индукции - 5%.
2. Установка поверочная средств измерения напряженности электрического поля П1-21 Основные метрологические характеристики:
Рабочий диапазон частот:
0,005 ... 100 кГц (полоса частот 1)
100 ... 400 кГц (полоса частот 2)
Диапазон воспроизводимых значений напряженности электрического поля:
0,5 ... 2000 В/м (в полосе частот 1)
0,5 ... 200 В/м (в полосе частот 2)
Основная относительная погрешность воспроизводимых значений напряженности электрического поля: не более ± 5 %
3. Установка поверочная средств измерения напряженности магнитного поля П1-22 Основные метрологические характеристики:
Рабочий диапазон частот:
0,005 ... 2 кГц (полоса частот 1)
2 . 400 кГц (полоса частот 2)
Диапазон воспроизводимых значений напряженности магнитного поля:
40 . 4000 мА/м (в полосе частот 1)
4 . 800 мА/м (в полосе частот 2)
Диапазон воспроизводимых значений индукции магнитного поля:
50 . 5000 нТл (в полосе частот 1)
5 ... 1000 нТл (в полосе частот 2)
Основная относительная погрешность воспроизводимых значений напряженности магнитного поля:
не более ± 5 %
«Измерители параметров электрического и магнитного полей трехкомпонентные "ВЕ-метр" Руководство по эксплуатации БВЕК43 1440.09.03 РЭ».
Нормативные документы, устанавливающие требования к измерителям параметров электрического и магнитного полей трехкомпонентным "ВЕ-метр"
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний».
3 ГОСТ 8.560-94 «Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 1000 МГц».
4 ГОСТ 8.097-73 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц».
5 ГОСТ Р 8.564-96 «Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц».
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
