Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения "Шнейдер Электрик", 58608-14

Заказать поверку

Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения «Шнейдер Электрик» (далее - комплексы) предназначены для измерения и контроля параметров систем управления пожаротушением и пожарной сигнализации различных объектов (уровень, температура, давление, перепад давления, довзрывоопасная концентрация компонентов, потребляемая активная и реактивная электроэнергия, ток, напряжение) и управления положением или состоянием исполнительных механизмов, путем измерения и воспроизведения силы постоянного тока в диапазоне 4...20 мА и измерения электрического сопротивления от первичных преобразователей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	58608-14
Наименование СИ	Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения "Шнейдер Электрик"
Обозначение типа СИ	Нет данных
Изготовитель	ООО НПФ "Экситон-автоматика"
Год регистрации	2014
Срок свидетельства	18.06.2020
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Область применения - автоматизация систем управления пожаротушением и пожарной сигнализации различных объектов.

Описание

Комплексы обеспечивают выполнение следующих функций:

- измерение, контроль технологических параметров и анализ пожарной обстановки;

- прием и обработка информации о техническом состоянии оборудования и соединительных линий комплекса;

- управление оборудованием пожаротушения и пожарными извещателями;

- отключение и восстановление режима автоматического пожаротушения;

- связь с другими системами;

- прием и исполнение команд оператора.

Комплексы являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:

- автоматизированное рабочее место (далее - АРМ) оператора;

- АРМ инженера;

- шкаф центрального контроллера системы пожаротушения (далее - КЦ);

- шкафы устройства сопряжения с объектом пожаротушения (далее - УСО);

- шкаф блока ручного управления пожаротушением (далее - БРУ);

- панели информационные (индикации);

- оборудование нижнего уровня (контрольно-измерительные приборы, пожарные извещатели).

Приборные шкафы комплексов расположены вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.

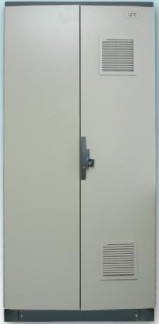

Внешний вид приборного шкафа приведен на рисунке 1.

Измерительные каналы (ИК) комплексов строятся на базе программируемых логических контроллеров и в общем случае состоят из:

1) Первичных измерительных преобразователей технологических параметров в сигналы постоянного тока «4..20 мА» или в электрическое сопротивление (в диапазоне от 30 до 180 Ом);

2) Промежуточных измерительных преобразователей, осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;

3) Аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифроаналоговые преобразования. Модули предназначены для совместной работы по внешней шине с контроллерами программируемыми логическими Modicon Quantum и Modicon M340;

4) АРМ оператора, предназначенного для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

Метрологические характеристики каналов связи с пожарными извещателями не нормируются.

ИК комплексов по компонентному составу разделяются на следующие основные виды:

Измерительный канал вида 1 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона «4 -20 мА» - промежуточный измерительный преобразователь с гальванической развязкой -модуль ввода аналоговых сигналов. Перечень возможных первичных измерительных преобразователей приведен в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.

Примечание: Состав ИК зависит от конкретного исполнения.
