Установки поверочные УПЛ-М, 57949-14

Назначение

Установки поверочные УПЛ-М (далее - установки) предназначены для поверки приборов измерения суммарного люфта рулевого управления автотранспортных средств, соответствующих требованиям ГОСТ Р 51709-2001.

Описание

Принцип действия установок основан на формировании ступенчатым секторным механизмом фиксированных значений угла суммарного люфта имитатора рулевого колеса.

Конструктивно установка представляет собой рамную систему, имитирующую рулевое управление автотранспортного средства, и состоит из следующих основных узлов: колонки рулевого колеса, имитатора рулевого колеса, механизма задания фиксированных значений угла суммарного люфта, имитатора диска управляемого колеса, тяги, связывающей имитатор диска управляемого колеса с механизмом задания фиксированных значений угла суммарного люфта, платформы для установки датчика начала поворота управляемого колеса поверяемого прибора.

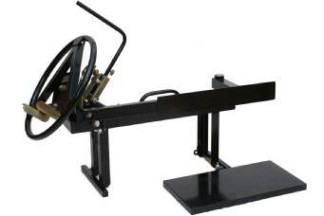

Внешний вид установок приведен на рис. 1.

Технические характеристики

1.    Значения углов воспроизведения суммарного люфта рулевого управления, ..,°

10; 20; 25; 30; 50 ±6

940х530х600

20

0.90

23,6±5%

2.    Пределы допускаемой абсолютной погрешности воспроизведения углов,

3.    Габаритные размеры (длина х ширина х высота), мм, не более

4.    Масса, кг, не более

5.    Диапазон регулировки угла наклона оси вращения рулевого колеса в вертикальной плоскости, .°

6.    Передаточное число рулевого управления

7.    Условия эксплуатации:

-    температура, °С

-    относительная влажность при 25°С, %, не более

Комплектность

1.    Установка поверочная УПЛ-М

1 шт. 1 шт. 1 шт. 1 шт. 1 шт.

2.    Паспорт УПЛ-М 23 0000 000 00 ПС

3.    Руководство по эксплуатации УПЛ-М 23 0000 000 00 РЭ

4.    Методика поверки МП РТ 2109-2014

5.    Упаковочная тара

Поверка

осуществляется в соответствии с документом МП РТ 2109-2014 «Установки поверочные УПЛ-М. Методика поверки», утвержденным в ГЦИ СИ ФБУ «Ростест-Москва» 22 мая 2014 г.

Основные средства поверки:

-    квадрант оптический КО-60, основная погрешность ± 30".

Сведения о методах измерений

Методы выполнения измерений установками приведены в документе УПЛ-М 23 0000 000 00 РЭ «Установки поверочные УПЛ-М. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к установкам

1.    ГОСТ 8.016-81 «ГСИ. Государственная поверочная схема для средств измерений плоского угла»;

2.    ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы поверки»;

3.    Технические условия ТУ 3949-002-31883157-2006.

Рекомендации к применению

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
