Комплексы программно-технические автоматизированных систем управления технологическим процессом нефтеперекачивающей станции ПТК «Идель» АСУ ТП НПС (далее - комплексы) предназначены для измерения и контроля технологических параметров (давление, перепад давления, температура, уровень, расход жидкости, сила тока, напряжение, мощность, загазованность воздуха, виброскорость, осевое смещение ротора) объектов магистральных нефтепроводов и нефтепродуктопроводов, обработки, визуализации результатов измерений и управления технологическим оборудованием.

Документы

Описание типа

Карточка СИ

Номер в госреестре	57724-14
Наименование СИ	Комплексы программно-технические автоматизированных систем управления технологическим процессом нефтеперекачивающей станции ПТК "Идель" АСУ ТП НПС
Обозначение типа СИ	Нет данных
Изготовитель	ОАО "Нефтеавтоматика"
Год регистрации	2014
Срок свидетельства	25.06.2019
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Описание

Комплексы обеспечивают выполнение следующих функций:

- измерение, контроль параметров и анализ заданных режимов работы;

- защита оборудования объекта автоматизации;

- управление оборудованием объекта автоматизации;

- регулирование технологических параметров производственного процесса;

- отображение и регистрация информации;

- составление отчетов и сводок;

- ведение архива событий;

- работа в составе системы диспетчерского контроля и управления (далее - СДКУ);

- связь с другими системами;

- разграничение уровней доступа пользователей.

Комплексы являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:

- автоматизированное рабочее место (далее - АРМ) оператора с горячим резервированием;

- АРМ-инженера;

- шкаф центрального процессора (далее - ЦП) с горячим резервированием;

- шкаф устройства связи с объектом (далее - УСО);

- шкаф вторичной аппаратуры (далее - ШВП);

- шкаф блока ручного управления (далее - БРУ);

- шкаф первичных преобразователей (далее - ШИП).

Приборные шкафы комплексов расположены вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.

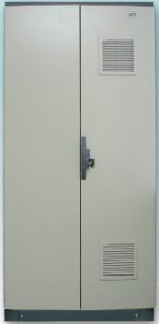

Внешний вид приборного шкафа с указанием места пломбирования и размещения замкового устройства приведен на рисунке 1.

ИК комплексов по компонентному составу разделяются на следующие основные виды:

Вид 1. Аналоговые входные каналы типа «4-20 мА униполярный».

Вид 1.1. Каналы измерения давления, перепада давления, расхода жидкости, виброскорости, загазованности, силы тока, напряжения и мощности.

Вид 1.2. Каналы измерения температуры, уровня жидкости, осевого смещения ротора.

Измерительный канал вида 1 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона «4-20 мА»

- модуль ввода аналоговых сигналов. Перечень возможных первичных измерительных преобразователей приведен в таблице 1. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 2.

Наименование СИ

Тип СИ
