| Номер в госреестре | 57711-14 |
| Наименование СИ | Микроскопы видеоизмерительные |
| Обозначение типа СИ | MM1 Garant |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 31.05.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
Микроскопы видеоизмерительные MM1 Garant (далее по тексту - микроскопы) предназначены для измерения линейных размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Принцип действия микроскопов основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую головку микроскопа при различных типах освещения.
Функционально микроскопы состоят из следующих основных узлов: станина со стойкой, тубус с объективом, измерительный стол с оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях, компьютер с установленным программным обеспечением, предназначенным для обработки измерительной информации.
Микроскопы комплектуются устройством для измерения размеров по вертикали. Для этого на вертикальной стойке устанавливается преобразователь перемещений, сигналы с которого также передаются в блок обработки результатов измерений.
Измерения возможно проводить как в падающем, так и в проходящем свете. Для этого микроскопы оборудованы системой верхней и нижней подсветки, а также лазерной подсветкой для упрощения наведения.
Микроскопы выпускаются в 2-х модификациях, отличающихся размерами измерительных столов и диапазонами измерений.

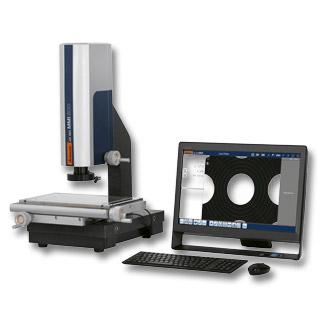

Внешний вид микроскопов приведен на рисунке 1.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| M3 | M3 | v.1.30.04 | 0BFCE5807CD5 3F092DB718C7 928574B1 | MD5 |
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование характеристики | Модификации | |
| MM1 Garant 200 | MM1 Garant 300 | |
| Диапазон измерений по осям, мм: | ||
| - по оси Х | 0... 200 | 0... 300 |
| - по оси Y | 0... 100 | 0... 200 |
| Диапазон перемещений оптической системы | 0...100 | 0.200 |
| по оси Z, мм | ||
| Пределы допускаемой абсолютной погрешно- | ||
| сти измерений, мкм | ||
| - вдоль одной из осей X или Y | ± (1,5+L/100) | |
| - в плоскости XY | ± (2,9+L/100) | |
| Увеличение объектива, крат | 1,5 .. | 39 |
| Поле зрения, мм | 3,6х2,3 | |
| Рабочее расстояние, мм | 80 | |
| Максимальная нагрузка в середине стола, | on | |
| кг, не более | ||
| Габаритные размеры, мм | ||
| - длина; | 500 | 730 |
| - ширина; | 600 | 900 |
| - высота | 770 | 950 |
| Масса, кг | 60 | 115 |
| Диапазон рабочих температур, оС | 18.. | 22 |
L - измеряемая длина в мм.
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на шильдик микроскопов методом этикетирования.
1. Видеомикроскоп MM1 Garant 1 шт.
2. Компьютер с программным обеспечением 1 шт.
3. Блок питания 1 шт.
4. Пылезащитный чехол 1 шт.
Всего листов 3
5. Руководство по эксплуатации «Микроскопы видеоизмерительные
MM1 Garant. Руководство по эксплуатации» 1 экз.
6. Методика поверки МП ТИнТ 123-2013 «Микроскопы видеоизмерительные
MM1 Garant. Методика поверки» 1 экз.
осуществляется в соответствие с документом МП ТИнТ 123-2013 «Микроскопы видеоизмерительные MM1 Garant. Методика поверки», утвержденным Руководителем ГЦИ СИ ООО «Тес-тИнТех» «21» августа 2013 г.
Основные средства поверки:
- мера длины штриховая, диапазон измерений 0-300 мм, разряд 2 по ГОСТ Р 8.763-2011, класс 1 по ГОСТ 12069-90.
Метод измерений изложен в документе «Микроскопы видеоизмерительные MM1 Garant. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к СИ
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50мкм»;
2. ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна»;
3. Техническая документация компании «Hoffmann GmbH Qualitatswerkzeuge», Германия.
