| Номер в госреестре | 57391-14 |
| Наименование СИ | Преобразователи напряжения и силы тока цифро-аналоговые модульные |
| Обозначение типа СИ | NI PXIe-4322 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2014 |
| Срок свидетельства | 01.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения и силы тока цифро-аналоговые модульные NI PXIe-4322 предназначены для воспроизведения напряжения и силы тока.
Принцип действия основан на цифро-аналоговом преобразовании заданной в цифровом коде величины в аналоговый сигнал. Значения воспроизводимого напряжения или силы тока отображаются в окне управляющей программы.
Все каналы изолированные, и позволяют объединять их каскадом, увеличивая в соответствующее количество раз значение воспроизводимого напряжения или силы тока.
Преобразователи напряжения и силы тока цифро-аналоговые модульные NI PXIe-4322 выполнены в виде модуля с лицевой панелью, имеющей сигнальный разъем, и соединитель для установки в шасси National Instruments с шиной PXI Express. Внешний вид показан на фотографии ниже.
Для механической коммутации выходных контактов может быть заказан терминальный блок TB-4322 с клеммами «под винт», присоединяемый к разъему лицевой панели.

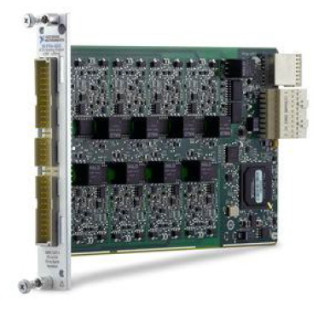

фотография - общий вид NI PXIe-4322
По условиям эксплуатации преобразователи напряжения и силы тока цифро-аналоговые модульные NI PXIe-4322 соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| уровень защиты | «низкий» (класс риска А) по WELMEC 7.2 |
| идентификационное наименование | NI-DAQmx |
| идентификационный номер версии | 9.7 и выше |
| количество каналов | 8 |
| разрядность цифро-аналогового преобразователя | 16 бит |
| пределы диапазона напряжения | ± 16 В |
| пределы диапазона силы тока | ± 20 мА |
| максимальная частота дискретизации на один канал | 2,5 105/с |
| выходное сопротивление | |
| в режиме воспроизведения напряжения | 25 мОм |
| в режиме воспроизведения силы тока | 100 МОм |
| пределы допускаемой основной погрешности воспроизведения напряжения U при температуре (23 ± 5) оС | ± (1,410-4 • U + 1,12 мВ) |
| пределы допускаемой основной погрешности воспроизведения силы тока I при температуре (23 ± 5) оС | ± (3,3 10-4 • I + 3,8 мкА) |
| пределы допускаемой дополнительной погрешности воспроизведения напряжения U в рабочем диапазоне температур | ± (7 10-6 • U + 25 мкВ)/оС |
| пределы допускаемой дополнительной погрешности воспроизведения силы тока I в рабочем диапазоне температур | ± (1,5 10-5 • I + 75 нА)/оС |
| габаритные размеры (высота х глубина х толщина), мм | 160х100х20 |
| масса, не более | 148 г |
| потребляемая мощность от шасси, не более | 14 Вт |
| рабочие условия применения | группа 3 ГОСТ 22261-94 |
| температура окружающей среды | от 0 до + 55 °С |
| относительная влажность воздуха | от 10 до 90 % без конденсата |
| условия хранения и транспортирования температура окружающей среды относительная влажность воздуха | от - 40 до + 71 °С от 5 до 95 % без конденсата |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| преобразователь напряжения и силы тока цифро-аналоговый модульный NI PXIe-4322 | 1 шт. |
| компакт-диск CD драйвером NI-DAQmx с документацией | 1 шт. |
| блок терминальный TB-4322 (по заказу) | 1 шт. |
| преобразователи напряжения и силы тока цифро-аналоговые модульные NI PXIe-4322. Руководство пользователя. | 1 шт. |
| методика поверки МП 048/551-2014 | 1 шт. |
осуществляется по документу МП 048/551-2014 «Преобразователи напряжения и силы тока цифро-аналоговые модульные NI PXIe-4322», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.03.2014 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| вольтметр постоянного напряжения относительная погрешность измерения напряжения 15 В не более ± 0,004 % | мультиметр Agilent 3458A относительная погрешность измерения напряжения 15 В не более ± 0,0014 % |
| миллиамперметр постоянного тока относительная погрешность измерения силы тока 19 мА не более ± 0,01 % | мультиметр Agilent 3458A относительная погрешность измерения силы тока 19 мА не более ± 0,0067 % |
Методы измерений изложены в разделах руководства пользователя.
Нормативные документы, устанавливающие требования к преобразователям напряжения и силы тока цифро-аналоговым модульным NI PXIe-4322
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерения постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ^ 30 А.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
