| Номер в госреестре | 56937-14 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные энергодисперсионные |
| Обозначение типа СИ | БРА-135F |
| Изготовитель | Акционерное Общество «Инновационный центр «Буревестник» (АО «ИЦ «Буревестник»), г. Санкт-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные энергодисперсионные БРА-135Б (далее спектрометры), предназначены для измерения содержания химических элементов в твердых, жидких и порошкообразных образцах в диапазоне от фтора (Z=9) до урана (Z=92).
Принцип действия спектрометра основан на возбуждении флуоресцентного излучения атомов исследуемого образца. Флуоресцентное излучение образца регистрируется полупроводниковым SDD детектором с охлаждением на эффекте Пельтье, где кванты различной энергии преобразуются в электрические импульсы, амплитуды которых пропорциональны энергии этих квантов. С помощью аналого-цифрового преобразователя последовательность электрических импульсов различных амплитуд преобразуется в энергетический спектр.
Спектрометр представляет собой стационарный прибор, состоящий из блока аналитического и системы вакуумной, входящей в базовую комплектацию.
Спектрометр снабжен камерой образцов и автоматизированным диском подачи анализируемых образцов в зону облучения первичным рентгеновским излучением. В диск могут быть одновременно установлены до 15 анализируемых образцов. При необходимости диск подачи образцов может быть удален, что позволяет установить в камеру анализируемый образец неправильной формы.
Определение легких элементов от фтора (Z=9) до хлора (Z=17) производится с применением вакуумирования камеры вакуумной. Продувка камеры образцов при определении легких элементов каким-либо инертным газом не осуществляется.
Спектрометр БРА-135Б снабжен пятью автоматизированными фильтрами первичного рентгеновского излучения, что позволяет формировать оптимальный состав рентгеновского излучения.
Спектрометр БРА-135Б снабжен автоматической заслонкой, перекрывающей первичный пучок рентгеновского излучения, что обеспечивает безопасность персонала при установке образцов в камеру образцов.
Управление спектрометром, обработка спектра и вычисление содержания химических элементов в образцах производится с использованием программного комплекса «КЭДА-Е», предустановленного в блоке управления и сбора данных, который в свою очередь входит в состав блока аналитического. Для управления используются внешние компьютерный монитор, манипулятор «Мышь» и клавиатура.

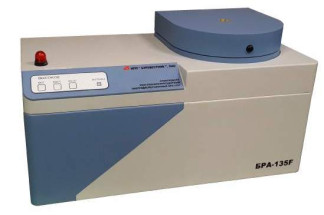

Внешний вид спектрометра с указанием мест пломбировки от несанкционированного доступа представлен на рисунках 1, 2.
Спектрометры оснащены автономным программным обеспечением «Программный комплекс «КЭДА-Е», предназначенным для управления спектрометром, сбора, обработки и хранения полученных данных.
Программный комплекс «КЭДА-E» установлен на встроенный в спектрометр промышленный компьютер. Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей компьютера.
Идентификационные данные ПО спектрометра приведены в таблице 1.
Таблица 1 Идентификационные данные ПО спектрометра.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программный комплекс «КЭДА-Е» | «КЭДА-Е» | 2.0.1.13 и выше | 0x5612824C | CRC32 |
Программное обеспечение является полностью метрологически значимым, поскольку определяет процесс управления спектрометром и алгоритм проведения измерений на нем.
Уровень защиты ПО - «А» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Основные метрологические и технические характеристики спектрометра приведены в таблице 2.
Таблица 2.
| Наименование характеристики | Значение характеристики |
| 1 Диапазон определяемых элементов | от фтора (Z=9) до урана (Z=92) |
| 2 Пределы допускаемой основной относительной погрешно- *) сти измерения скорости счета на линии БеКа, % | ±0,2 |
| 3 Скорость счета на линии FeKa в режиме работы РТ итр=19кВ, !рт=200мкА, с-1, не менее ) | 1,0-103 |
| 4 Изменение показаний спектрометра по скорости счета на линии FeKa при изменении температуры окружающей среды *) на каждые 10 °С в диапазоне от 10 до 35 °С, %, не более ; | ±1,0 |
| 5 Изменение показаний спектрометра по скорости счета на линии FeKa при изменении напряжении сети на ±10 % , %, не более ) | ±0,5 |
| 6 Время непрерывной работы, ч, не менее | 16 |
| 7 Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
| 8 Мощность, потребляемая спектрометром, В • А, не более | 500 |
| 9 Габаритные размеры, мм, не более: - блок аналитический - система вакуумная | 700х410х400 300х300х150 |
| 10 Масса спектрометра, кг, не более: - блок аналитический - система вакуумная | 65 10 |
| 11 Полный средний срок службы, лет | 10 |
| 12 Наработка до отказа, ч, не менее | 20000 |
| 13 Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон атмосферного давления, кПа - относительная влажность воздуха, % | от 10 до 35 от 84 до 107 до 80 при 25 °С |
*) 1 метрологические характеристики определены для контрольного образца КО №211 Fe, входящего в комплект поставки спектрометра
наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на планку фирменную спектрометра фотохимическим методом.
Комплектность спектрометра приведена в таблице 3.
Таблица 3.
| Наименование составных частей | Количество |
| 1 Блок аналитический | 1 шт. |
| 2 Система вакуумная | 1 шт. |
| 3 Программный комплекс «КЭДА-Е» | на USB-флеш-накопителе - 1 шт. |
| 4Комплект запасных частей, инструмента, принадлежностей и сменных частей в соответствии с ведомостью ЗИП, включая контрольные образцы для поверки спектрометра | 1 комплект. |
| 5 Ведомость эксплуатационных документов | 1 экземпляр |
| 6 Комплект эксплуатационных документов (включая методику поверки) согласно ведомости эксплуатационных документов | 1 комплект |
осуществляется по методике поверки в составе руководства по эксплуатации ТА09.1.211.109 РЭ (раздел 13), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в январе 2014 г.
Основные средства поверки - контрольные образцы №212 Sn (на основе оксида олова (IV) по ГОСТ 22516-77), №211 Fe (на основе железа (II) сернокислого 7-водного по ГОСТ 4148-78) и №213 F (на основе фторопласта марки «Фторопласт-4» по ГОСТ 10007-80), входящие в комплект поставки спектрометра.
Сведения о методиках измерений приведены в разделе 10 руководства по экплуа-тации ТА09.1.211.109 РЭ.
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным энергодисперсионным БРА-135Е
Технические условия ТУ 4276-088-00227703-2013.
