| Номер в госреестре | 56485-14 |
| Наименование СИ | Высотомеры цифровые |
| Обозначение типа СИ | HC1 Garant |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 24.12.2024 |
| МПИ (интервал между поверками) | 1 год |
Высотомеры цифровые HC1 Garant (далее по тексту - высотомеры) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров плоских и цилиндрических изделий.
Высотомер производит измерения линейных размеров в одной плоскости. Измерения проводятся контактным способом посредством сменных щупов, закрепленных при помощи державки в измерительной головке, перемещающейся по вертикальной прецизионной направляющей с помощью приводного механизма. В момент касания щупом объекта формируется звуковой и визуальный сигналы. Результат измерения определяется посредством оптической измерительной системы высокой точности и отображается на жидкокристаллическом экране высотомера.
Контрольная панель высотомера выполняет контрольно-измерительные и управляющие функции, заданные оператором. Результаты измерений могут передаваться на внешний компьютер через интерфейс передачи данных. Высотомеры могут быть снабжены сменными щупами различной конфигурации, а также принадлежностями для их удлинения и крепления.
Высотомеры устанавливаются доведенной нижней поверхностью основания на поверочную плиту и могут перемещаться по ней с помощью воздушных подшипников. Приборы могут работать в ручном и программном режимах.

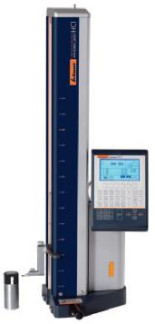

Внешний вид высотомеров приведен на рисунке 1.
П
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| HC1 | HC1 | v. 2.00 - 06E | ||
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Таблица 2. Основные технические и метрологические характеристики высотомеров
| Наименование характеристики | Модификация | |
| HC1 Garant 350 | HC1 Garant 600 | |
| Диапазон измерений, мм | от 0 до 350 | от 0 до 600 |
| Пределы допускаемой абсолютной погрешности измерений, мкм | ± (1,8 + L/600) | |
| Измерительное усилие, Н | 1,0 ± 0,2 | |
| Масса, кг, не более | 25 | 30 |
| Габаритные размеры, мм, не более | ||
| длина | 350 | 350 |
| ширина | 280 | 280 |
| высота | 741 | 985 |
| Диапазон рабочих температур, оС | 20 ± 1 | |
| Относительная влажность воздуха, %, не более | 65 (без конденсата) | |
L - измеряемая длина в мм.
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на шильдик высотомеров методом этикетирования.
| 1. Высотомер HC1 Garant | 1 шт. |
| 2. Державка | 1 шт. |
| 3. Измерительный щуп | 1 шт.(*) |
| 4. Блок питания | 1 шт |
| 5. Сетевой адаптер питания | 1 шт. |
| 6. Руководство по эксплуатации «Высотомеры цифровые HC1 Garant. Руководство по эксплуатации» | 1 экз. |
| 7. Методика поверки МП ТИнТ 122-2013 «Высотомеры цифровые HC1 Garant. Методика поверки» | 1 экз. |
* - количество и вид по требованию Заказчика.
осуществляется в соответствие с документом МП ТИнТ 122-2013 «Высотомеры цифровые HC1 Garant. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» «21» августа
2013 г.
Основные средства поверки:
- Меры длины концевые плоскопараллельные, разряд 4 по ГОСТ Р 8.763-2011.
Метод измерений изложен в документе «Высотомеры цифровые HC1 Garant. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к высотомерам цифровым HC1 Garant
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .... 50 м и длин волн в диапазоне 0,2.... 50 мкм»;
2. Техническая документация компании «Hoffmann GmbH Qualitatswerkzeuge», Германия.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Компания «Hoffmann GmbH Qualitatswerkzeuge», Германия. Адрес: Haberlandstr. 55 D-81241 Munchen Germany.
| Зарегистрировано поверок | 27 |
| Поверителей | 9 |
| Актуальность данных | 05.12.2024 |
