| Номер в госреестре | 56085-13 |
| Наименование СИ | Датчики линейных перемещений тензометрические |
| Обозначение типа СИ | SDS/R |
| Изготовитель | ?ма "LD Sensor Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 07.11.2024 |
| МПИ (интервал между поверками) | 2 года |
Датчики линейных перемещений тензометрические SDS/R предназначены для измерений линейных перемещений объектов.
Датчик линейных перемещений тензометрический SDS/R (в дальнейшем - датчик) предназначен для измерения линейных перемещений и преобразования информации о перемещении в аналоговый электрический сигнал. Датчик закрепляется на объекте так, чтобы его измерительная ось была направлена вдоль измеряемых перемещений.
Датчик построен на основе тензометрической полномостовой схемы измерения. Датчик имеет степень защиты IP54 по ГОСТ 14254 -96.
Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и схема коммутации электрических цепей. Измеряемое перемещение передается в измерительную схему через шток.
Внешний вид датчика SDS/R приведен на рисунке 1. Габаритные размеры датчика приведены в таблице 1 в соответствии с рисунком 2.

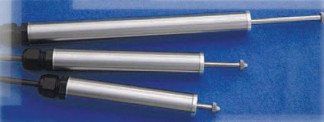

Рисунок 1 - Общий вид датчика SDS/R
Таблица 1
| Наименование параметра | Единицы измерения | Модель | ||||
| SDS/R-хх/SD20/R-хх | SDS/R- | |||||
| 05 | 10 | 25 | 50 | 100(150) | ||
| Размер А | мм | 120 | 126 | 156 | 234 | 392 (494) |
| Размер В | мм | 89 | 89 | 104 | 157 | 264 |
| Размер С | мм | 017,4/19 | 0 25,4 | |||
Метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Модель | Диапазон измерений, мм | Предел допускаемого СКО случайной составляющей погрешности, % | Сопротивление тен-зомоста, Ом, не более | Номинальный выходной сигнал, мВ/В, в пределе | Размеры (диаметр х длина), мм, не более | Масса, г, не более |
| SDS/R | 5 | 0,1 | 350 | 5,0±0,5 | 017,4х120 | 125 |
| 10 | 5,4±0,5 | 017,4х126 | 130 | |||
| 25 | 7,3±0,5 | 017,4х156 | 140 | |||
| 50 | 8,7±0,5 | 017,4х234 | 180 | |||
| 100 | 0,2 | 7,5±0,5 | 025,4х392 | 320 | ||
| 150 | 0,5 | 5,5±0,5 | 025,4х494 | 650 |
наносится на титульных листах эксплуатационной документации.
- датчик SDS/R
- 1 шт.
- 1 экз.
- паспорт
- монтажные приспособления (определяется при заказе)
- односторонний зажим:
SC-17 для SDS/R-xx/017,4,
SC-19 для SDS2O/R-xx/019,
SC-19 для SDS/R-100/025,4;
- двусторонний зажим:
SMC 17-25,
SMC 19-25.
осуществляется по методике «Датчики линейных перемещений тензометрические SDS/R. Методика поверки СДАИ.400009.013МП», утвержденной руководителем ГЦИ СИ ОАО «НИИФИ» 09.12.2013 г.
Основные средства поверки: источник питания постоянного тока Е3634А (диапазон задаваемых напряжений от 0 до 25 В, погрешность ±0,05%); мультиметр Agilent 34401A (диапазон измеряемых напряжений от 0 до 1000 В, погрешность ±(0,003 - 0,0005)%, диапазон измеряемых сопротивлений от 100 до 109 Ом, погрешность ± (0,01+0,001) %); концевые меры длины КМД (диапазон от 21,2 до 175 мм, класс точности 3).
Методика измерений приведена в документе «Датчик линейных перемещений тензо-метрический SDS/R. Паспорт».
Нормативные и технические документы, устанавливающие требования к датчикам линейных перемещений тензометрическим SDS/R
Техническая документация компании «LD Sensor Ltd», Великобритания
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании
