| Номер в госреестре | 55415-13 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | 61500-ТЕСТ и 62000Р-ТЕСТ |
| Изготовитель | "Chroma ATE Inc.", Тайвань; Фирма "CHROMA ATE Inc.", Нидерланды (срок свидетельства: 05.11.2018 г.) |
| Год регистрации | 2013 |
| Срок свидетельства | 25.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания серий 61500-ТЕСТ и 62000Р-ТЕСТ (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного и переменного (только источники серии 61500-ТЕСТ) тока.
Источники питания серии 61500-ТЕСТ (модификации 61501, 61502, 61504, 61512) представляют собой программируемые, регулируемые источники постоянного и переменного напряжения и тока. Источники питания серии 62000Р-ТЕСТ (модификации 62006Р-30-80, 62006Р-100-25, 62006Р-300-8, 62012Р-40-120, 620012Р-100-50, 620012Р-600-8, 62050Р-100-100) представляют собой программируемые, регулируемые источники постоянного напряжения и тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.
Источники питания оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Отличие источников питания серий 61500-ТЕСТ и 62000Р-ТЕСТ заключается в разных значениях выходных параметров напряжения и тока.

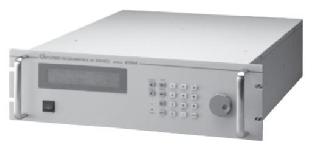

Фотографии общего вида источников питания представлены на рисунках 1 - 2.
Программное обеспечение источников питания серий 61500-ТЕСТ и 62000Р-ТЕСТ встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики источников питания нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения источников питания представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентифика ционное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
62000CF |
62012P |
v3.00 |
— |
— |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Основные метрологические и технические характеристики источников питания серий 61500-ТЕСТ и 62000Р-ТЕСТ представлены в таблицах 2 - 4.
Таблица 2 - Основные метрологические и технические характеристики источников питания серии 61500-ТЕСТ__
|
Характеристика |
Значение |
|||
|
61501 |
61502 |
61504 |
61512 |
|
|
Количество выходных каналов |
1 |
1 |
1 |
3 |
|
Максимальные напряжение/сила постоянного тока на выходе |
212 В / 2 А 424 В/1 А |
212 В / 4 А 424 В / 2 А |
212 В / 8 А 424 В / 4 А |
212 В / 24 А1 424 В/12 А |
|
Максимальные напряжение/сила переменного (15 - 1000 Гц) тока на выходе |
150 В / 4 А 300 В/2 А |
150 В/8 А 300 В/4 А |
150 В / 16 А 300 В/8 А |
150 В / 48 А1 300 В / 24 А |
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного и переменного тока на выходе |
± (0,002 • U + 0,002 • Имакс) |
|||
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного и переменного тока на выходе |
± (0,004 • I + 0,003 • 1макс) |
|||
|
Нестабильность напряжения на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± 0,001 • U |
|||
|
Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до Гмакс) |
± 0,002 • U |
|||
|
Нестабильность силы тока на выходе при изменении напряжения питания (на ± 10 % от номинального) |
Не нормирована |
|||
|
Нестабильность силы тока на выходе при изменении напряжения на нагрузке (от 0,Шмакс до Имакс) |
Не нормирована |
|||
|
Напряжение сети питания, В: номинальное рабочее |
110;220 90 - 250 |
3x220/380 3х(190 - 250)/ (342 - 440) |
||
|
Характеристика |
Значение |
|||
|
61501 |
61502 |
61504 |
61512 |
|
|
Частота сети питания, Гц: номинальная рабочая |
50; 60 47 - 63 |
|||
|
Габаритные размеры (высота х ширина х глубина), мм |
134x483x570 |
1163x546x700 |
||
|
Масса, кг, не более |
20 |
250 |
||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более |
от 0 до плюс 40 90 |
|||
Примечания:
1 - указанные значения приведены для каждого выходного канала;
U - установленное/измеренное значение напряжения постоянного/переменного тока; имакс - максимальное значение напряжения постоянного/переменного тока;
I - установленное/измеренное значение силы постоянного/переменного тока;
1макс - максимальное значение силы постоянного/переменного тока.
Таблица 3 - Основные метрологические и технические характеристики источников питания серии 62000Р-ТЕСТ (модификации 62012Р-40-120, 620012Р-100-50, 620012Р-600-8, 62050Р-100-100)
|
Характеристика |
Значение |
|||
|
62012Р- 40-120 |
620012Р- 100-50 |
620012Р- 600-8 |
62050Р- 100-100 |
|
|
Максимальные напряжение/сила постоянного тока на выходе |
40 В/120 А |
100 В/50 А |
600 В/8 А |
100 В/100 А |
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного тока на выходе |
± (0,0005 - U + 0,0005 - имакс) |
|||
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного тока на выходе |
± (0,001 - I + 0,001 - 1макс) |
|||
|
Нестабильность напряжения на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± (0,0001 - U + 2 мВ) |
± (0,0001 -U + 10 мВ) |
± (0,0001 -U + 18 мВ) |
± (0,0001 -U + 8 мВ) |
|
Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до 1макс) |
± (0,0001 - U + 3 мВ) |
± (0,0001 -U + 18 мВ) |
± (0,0001 -U + 50 мВ) |
± (0,0001 -U + 12 мВ) |
|
Нестабильность силы тока на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± (0,0001 - I + 25 мА) |
± (0,0001 - I + 12 мА) |
± (0,0003 - I + 20 мА) |
± (0,0001 - I + 24 мА) |
|
Нестабильность силы тока на выходе при изменении напряжения на нагрузке (от 0,1-имакс до имакс) |
± (0,0001 - I + 10 мА) |
± (0,0001 - I + 28 мА) |
± (0,0003 - I + 40 мА) |
± (0,0001 - I + 56 мА) |
|
Напряжение сети питания, В: номинальное рабочее |
110; 220 95 - 250 |
3x220/380 3х(190 - 250)/ (342 - 440) |
||
|
Частота сети питания, Гц: номинальная рабочая |
50; 60 47 - 63 |
|||
|
Габаритные размеры (высота х ширина х глубина), мм |
89x430x425 |
176x428x566 |
||
|
Характеристика |
Значение |
|||
|
62012Р- 40-120 |
620012Р- 100-50 |
620012Р- 600-8 |
62050Р- 100-100 |
|
|
Масса, кг, не более |
12 |
12,1 |
11,2 |
28 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более |
от 0 до плюс 40 90 |
|||
Примечания:
U - установленное/измеренное значение напряжения постоянного тока; имакс - максимальное значение напряжения постоянного тока;
I - установленное/измеренное значение силы постоянного тока;
1макс - максимальное значение силы постоянного тока.
Таблица 4 - Основные метрологические и технические характеристики источников питания серии 62000Р-ТЕСТ (модификации 62006Р-30-80, 62006Р-100-25, 62006Р-300-8)_
|
Характеристика |
Значение |
||
|
62006Р-30-80 |
62006Р-100-25 |
62006Р-300-8 |
|
|
Максимальные напряжение/сила постоянного тока на выходе |
30 В/80 А |
100 В/25 А |
300 В/8 А |
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного тока на выходе |
± (0,0005 • U + 0,0005 • ^акс) |
||
|
Предел допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного тока на выходе |
± (0,001 • I + 0,002 • !макс) |
± (0,001 • I + 0,001 • ^акс) |
|
|
Нестабильность напряжения на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± (0,0001 •U + 2 мВ) |
± (0,0001 • U + 6 мВ) |
± (0,0001 •U + 18 мВ) |
|
Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до |
± (0,0001 •U + 3 мВ) |
± (0,0001 • U + 10 мВ) |
± (0,0001 •U + 50 мВ) |
|
Нестабильность силы тока на выходе при изменении напряжения питания (на ± 10 % от номинального) |
± (0,0001 • I + 25 мА) |
± (0,0001 • I + 5 мА) |
± (0,0001 • I + 20 мА) |
|
Нестабильность силы тока на выходе при изменении напряжения на нагрузке (от 0,Шмакс до Uмaкс) |
± (0,0001 • I + 10 мА) |
± (0,0001 • I + 5 мА) |
± (0,0001 • I + 40 мА) |
|
Напряжение сети питания, В: номинальное рабочее |
110; 220 95 - 250 В |
||
|
Частота сети питания, Гц: номинальная рабочая |
50; 60 47 - 63 |
||
|
Габаритные размеры (высота х ширина х глубина), мм |
89x430x425 |
||
|
Масса, кг, не более |
12 |
12,1 |
11,2 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более |
от 0 до плюс 40 90 |
||
Примечания:
U - установленное/измеренное значение напряжения постоянного тока; имакс - максимальное значение напряжения постоянного тока;
I - установленное/измеренное значение силы постоянного тока;
1макс - максимальное значение силы постоянного тока.
Знак утверждения типа наносят на лицевую панель источников питания в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки источников питания серий 61500-ТЕСТ и 62000Р-ТЕСТ представлен в таблице 5.
Таблица 5
|
Наименование |
Количество |
|
Источник питания |
1 |
|
Сетевой кабель |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка источников питания осуществляется по документу МП-030/551-2013 «Источники питания серий 61500-ТЕСТ и 62000Р-ТЕСТ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 30 сентября 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В
предел допускаемой абсолютной погрешности измерения (DU): ± (0,5 10-6 - 2,5 10-6)U диапазон измерения напряжения переменного тока: 0 - 1000 В (1 Гц - 10 МГц) предел допускаемой абсолютной погрешности измерения (DU): ± (2 10-4 - 710-4)U
- шунт токовый АКИП-7501
номинальные значения сопротивления: 0,001 Ом; 0,01 Ом; 0,1 Ом; 1 Ом; 10 Ом диапазон измерения силы постоянного/переменного тока 1 мкА - 250 А
классы точности: 0,01 (измерение силы постоянного тока); 0,1 (измерение силы переменного тока).
Методы измерений с помощью источников питания серий 61500-ТЕСТ и 62000Р-ТЕСТ указаны в документе «Источники питания серий 61500-ТЕСТ и 62000Р-ТЕСТ. Руководство по эксплуатации».
