Машины разрывные ИР 5074-3, 54993-13

Назначение

Машины разрывные ИР 5074-3 (далее - машины) предназначены для измерений нагрузки (усилия) и деформации при испытаниях на растяжение образцов текстильных материалов из натуральных и искусственных волокон, трикотажного полотна и нетканых материалов.

Описание

Машина представляет собой конструкцию с маятниковым силоизмерителем, электромеханическим приводом перемещения нижнего захвата и механическим измерителем деформации.

Принцип работы машины основан на приложении к образцу нагрузки, возрастающей при движении нижнего захвата вниз, за счёт отклонения маятника. Нагрузка отмечается на шкале силоизмерителя. Измерение расстояния между захватами характеризует деформацию образца и отмечается на шкале деформации. При разрыве образца нагрузка и удлинение фиксируются.

Все основные узлы машины смонтированы в станине. Станина представляет собой жесткую замкнутую раму, сваренную из углового и профильного проката и закрытую панелями и крышками.

Силоизмеритель смонтирован в верхней части станины. Его основные узлы: грузовой двухплечный рычаг, маятник и шкала силоизмерителя. На штанге маятника крепятся грузы для создания нагрузок.

Шкала силоизмерителя имеет три диапазона нагрузок и служит для отсчета нагрузки, приложенной к образцу, и фиксации разрывной нагрузки.

Шкала деформации, расположена в верхней правой части станины, служит для отсчета абсолютного удлинения образца.

Привод передает движение от электродвигателя к ходовому винту. Вращательное движение винта при помощи пары гайка-винт, преобразуется в поступательное движение нижнего захвата.

Плавное регулирование скорости электродвигателя обеспечивается тиристорным регулятором. Управление приводом выведено на лицевую панель.

За счет использования динамического торможения активный захват, а вместе с ним и шкала деформации сразу же останавливаются. В исходное положение возврат захвата происходит ускоренно.

Машина может быть использована в лабораториях предприятий текстильной промышленности и научно-исследовательских институтов при изучении и контроле физикомеханических свойств материалов.

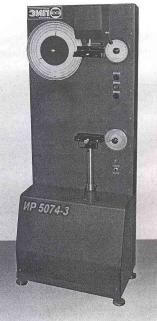

Общий вид машины представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Основные метрологические и технические характеристики машины ИР 5074-3 приведены в таблице 1.

Таблица 1

Знак утверждения типа

Наносится на фирменной табличке фотохимическим способом и на титульном листе паспорта методом печати.

Комплектность

* - поставка по дополнительному заказу.

Поверка

осуществляется по «Методике поверки», приведенной в разделе 13 паспорта Гб2.773.192 ПС, утвержденной ГЦИ СИ ФБУ «Ивановский ЦСМ» в 2013 г.

Основными средствами поверки являются:

-    динамометры эталонные переносные 2-го разряда с НПИ= 3кН и НПИ=1кН;

-    весы лабораторные класс точности «высокий» Мах=300 г;

-    штангенрейсмас ШР-250-0,05;

-    линейка металическия измерительная 1000 мм;

-    секундомер СОСпр.

Сведения о методах измерений

В соответствии с документом «Машины разрывные ИР 5074-3. Паспорт» Гб2.773.192 ПС.

Нормативные и технические документы, устанавливающие требования к машинам разрывным ИР5074-3

1.    ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования»;

2.    ГОСТ 3813-72 «Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении»;

3.    ТУ 4271-154-69363963-13 «Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательствам РФ обязательным требованиям.
