Назначение
  Генераторы сигналов PS320 (далее - генераторы) предназначены для воспроизведения сигналов импульсного и постоянного напряжения.
 Описание
  Принцип действия генераторов состоит в воспроизведении сигналов постоянного и импульсного электрического напряжения при помощи встроенных цифро-аналоговых преобразователей (ЦАП).
  Генераторы представляют собой компактное устройство в пластиковом корпусе. Генераторы состоят из микроконтроллера с встроенной прошивкой; запоминающего устройства, хранящего предустановленные образцы выходных сигналов; ЦАП, формирующих выходные сигналы электрического напряжения.
  Генераторы имеют пользовательский интерфейс с 2х16-символьным жидкокристаллическим табло индикации с регулируемым контрастом. Генераторы работают от одной батареи напряжением 9 В или от сети переменного тока через источник питания. При напряжении питания меньше 5,6 В срабатывает звуковой сигнал. Генераторы обеспечивают работу под управлением команд, поступающих через двусторонний интерфейс RS-232 от персонального компьютера (ПК).

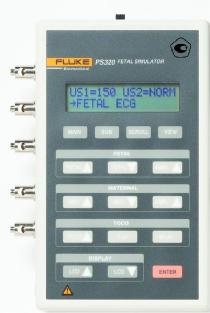

  Внешний вид генераторов и обозначение мест для размещения знака утверждения типа представлены на рисунке 1.
  Конструкция генераторов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям генератора. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
 Программное обеспечение
  Генераторы имеют встроенное программное обеспечение (ПО). Основная функция ПО -управление режимами работы генератора.
  Идентификационные данные ПО представлены в таблице 1. Таблица 1 - Идентификационные данные ПО
    |    Наименование   ПО  |    Идентификационное наименование ПО  |    Номер версии (идентификационный номер) ПО  |    Цифровой идентификатор ПО  |    Алгоритм вычисления цифрового идентификатора ПО  |
  |    микрокод  |    -  |    1.28  |    -  |    -  |

   ПО идентифицируется непосредственно в генераторе. Номер версии (идентификационный номер) ПО отображается на экране при включении генератора. Производителем не предусмотрен иной способ идентификации программного обеспечения. Обновление ПО генератора не предусмотрено. Г енератор не имеет внешнего программного обеспечения.
  Метрологически значимая часть ПО записана в микросхемах, которые конструктивно защищены от несанкционированного доступа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
 Технические характеристики
  Метрологические и технические характеристики приведены в таблице 2.
    |    Таблица 2 - Метрологические и технические характеристики  |
  |    Наименование характеристики  |    Значение  |
  |    Канал 1  |
  |    Дискретные значения частоты выходных сигналов, импульсов в минуту  |    30; 60; 90; 120; 150; 180; 210; 240  |
  |    Пределы допускаемой относительной погрешности воспроизведения частоты сигналов, %  |    ± 0,5  |
  |    Наименование характеристики  |    Значение  |
  |    Дискретные значения амплитуды выходного сигнала, мВ  |    0,05; 0,1; 0,2; 0,5; 1; 2  |
  |    Пределы допускаемой относительной погрешности воспроизведения амплитуды сигналов, %  |    ± 5  |

     |    Канал 2  |
  |    Дискретные значения частоты выходных сигналов, импульсов в минуту  |    60; 80; 100; 120; 140; 160  |
  |    Пределы допускаемой относительной погрешности воспроизведения частоты сигналов, %  |    ± 0,5  |
  |    Дискретные значения амплитуды выходного сигнала, мВ  |    0,5; 1; 2  |
  |    Пределы допускаемой относительной погрешности воспроизведения амплитуды сигналов, %  |    ± 5  |
  |    Канал 4  |
  |    Дискретные значения постоянного напряжения выходного сигнала, соответствующие величине статического давления при установке различной чувствительности, составляют:   -    при установленной чувствительности «1 В = 100 мм рт. ст.» с шагом 20 мм рт. ст., В,   -    при установленной чувствительности «минус 1 В = 100 мм рт. ст.» с шагом 20 мм рт. ст., В,   -    при установленной чувствительности «5 мкВ/В/мм рт. ст.», мВ,   -    при установленной чувствительности «40 мкВ/В/мм рт. ст.», мВ  |    от 0 до 1 с шагом 0,2   от 0 до минус 1 с шагом 0,2   от 0 до 2,5 с шагом 0,5 от 0 до 20 с шагом 4  |
  |    Пределы допускаемой относительной погрешности воспроизведения постоянного напряжения, %  |    ± 5  |
  |    Дискретные значения перепада постоянного напряжения выходного сигнала, соответствующие величине перепада давления 0-25; 0-50; 0-100 мм рт. ст. при установке различной чувствительности, составляют:   -    при установленной чувствительности «1 В = 100 мм рт. ст.», В,   -    при установленной чувствительности «минус 1 В = 100 мм рт. ст.», В,   -    при установленной чувствительности «5 мкВ/В/мм рт. ст.», мВ,   -    при установленной чувствительности «40 мкВ/В/мм рт. ст.», мВ  |    0,25; 0,5; 1,0 минус 0,25; минус 0,5; минус 1,0 0,625; 1,25; 2,5 5; 10; 20  |
  |    Пределы допускаемой относительной погрешности воспроизведения перепада постоянного напряжения, %  |    ± 5  |
  |    Питание:   -    от одной батареи напряжение, В   или от одной аккумуляторной батареи емкостью   -    от сети переменного тока напряжение, В   частота, Гц  |    9   0,15 А-ч   (230-» (50 ± 1)  |
  |    Ток потребления, не более, мА  |    200  |
  |    Габаритные размеры (длинахширинахвысота), мм, не более  |    (160х100х35)  |
  |    Масса, кг, не более  |    0,5  |
  |    Рабочие условия эксплуатации:   -    атмосферное давление, кПа   -    температура окружающего воздуха, °C   -    влажность при температуре 25 °C, %  |    от 84 до 106,7 от 15 до 35 80  |

  Знак утверждения типа
  Знак утверждения типа наносится на лицевую панель генератора сигналов PS320 в виде пленочного изображения и на титульный лист эксплуатационной документации типографским способом.
 Комплектность
  Комплект поставки приведен в таблице 3. Таблица 3 - Комплект поставки
    |    Наименование  |    Обозначение  |    Количество  |    Примечание  |
  |    Генератор сигналов PS320  |    |    1 шт.  |    |
  |    Руководство по эксплуатации  |    PS320.00TO  |    1 шт.  |    диск CD  |
  |    Батарея  |    6LR61/9V  |    1 шт.  |    |
  |    Инструкция  |    МГФК.411134.001МП  |    1 шт.  |    |    |
  |    Упаковочная коробка  |    |    1 шт.  |    |

  Поверка
  осуществляется по документу «Инструкция. Генераторы сигналов PS320. Методика поверки. МГФК.411134.001МП», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г. Основные средства поверки:
  вольтметр универсальный В7-78/1, рег. № 31773-06 (пределы допускаемой относительной погрешности измерений постоянного напряжения ± 0,005 %);
  усилитель напряжений постоянного тока дифференциальный У5-10, рег. № 6553-78 (пределы допускаемой погрешности коэффициента усиления ± 0,1 %);
  осциллограф универсальный двухлучевой С1-103, рег. № 7652-80 (пределы допускаемой погрешности измерений напряжения не более 3 %);
  частотомер универсальный CNT-90, рег. № 41567-09 (пределы допускаемой погрешности измерений частоты ± (0,5 10-5) %);
  источник питания постоянного тока Б5-46, рег. № 5966-77 (пределы допускаемой погрешности измерений ± 0,1 %).
 Сведения о методах измерений
  Приведены в п. 2.3 «Методика проведения измерений» руководства по эксплуатации PS320.00TO.
  Нормативные и технические документы, устанавливающие требования к генераторам PS320
  Техническая документация изготовителя Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
  Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
