| Номер в госреестре | 52110-12 |
| Наименование СИ | Фотометры для микропланшет |
| Обозначение типа СИ | In VitroLogic |
| Изготовитель | ООО "Медико-биологический Союз", г.Новосибирск |
| Год регистрации | 2012 |
| Срок свидетельства | 30.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры для микропланшет «InVitroLogic» (далее по тексту - фотометры) предназначены для измерения оптической плотности жидких проб в 96- и 48-луночных планшетах при проведении иммуноферментных исследований, аллергологических тестов и для определения содержания гормонов.
Принцип действия фотометров основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец и последующим пересчетом его в величину определяемого параметра.
Фотометры выполнены в стационарном настольном исполнении. Фотометры состоят из измерительного блока и транспорта планшета, который обеспечивает горизонтальное перемещение планшеты и встряхивание планшета, размещенных в едином корпусе.
Управление и обработка результатов измерения производится внешним ПК с применением специализированного программного обеспечения.

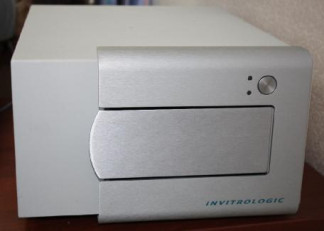

Общий вид Фотометров для микропланшет «InVitroLogic» представлен на рисунке 1.
Схемы маркировки и пломбировки фотометров представлены на рисунках 2 и 3.
Модификация
Серийный
номер
Знак
Утверждения
типа
ЛВС
Фирма-изготовитель
INVITROLOG1C
Серийный номер: 301 312 1639 <-
ЗАО «Медико-биологический Союз» Сделано в России.
HI ляк-?-
•р И ПЯГЖЧРМ'Е'Г *И й СОЮ]
Рисунок 3 - Схема маркировки
Программное обеспечение предназначено для управления фотометром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Для ограничения доступа внутрь корпуса фотометра производится его пломбирование.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения фотометров указаны в таблице 1.
Т аблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатор а программного обеспечения |
| ПО анализа AUTOsoft | AUTOsoft | 2.3.х* | 04507AC64F1D3E127 3E5DC2D7E507A7C | MD5 |
Лист № 3 Всего листов 4
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Т аблица 2_
| Рабочие длины волн, нм | 405, 450, 492, 620 |
| Диапазон измерений оптической плотности, Б | 0,1-3,5 |
| Пределы абсолютной систематической составляющей погрешности измерения оптической плотности, Б, в диапазоне 0,1-0,5 Б, не более | ±0,02 |
| Пределы относительной систематической составляющей погрешности измерения оптической плотности %, в диапазоне 0,501-3,5 Б, не более | ±2,0 |
| Предел относительного среднего квадратичного отклонения измерения оптической плотности, %, не более | 1,5 |
| Напряжение питания, В | 100-240 |
| При частоте, Г ц | 50/60 |
| Потребляемая мощность, В | 32 |
| Г абаритные размеры, (ШхВхД), мм | 335х290х475 |
| Масса, кг, не более | 13 |
| Условия эксплуатации: температура окружающей среды, °С | 10-40 |
| при относительной влажности воздуха, %, не более | 85 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель фотометра методом наклеивания.
Фотометр для микропланшет «InVitroLogic» с установленными фильтрами 405, 450, 492, 620 нм
Передняя панель Внешний источник питания Сетевой кабель
USB или RS232 кабель для соединения с компьютером Руководство по эксплуатации
CD-диск с программным обеспечением и инструкциями по эксплуатации для прибора и программного обеспечения Г арантийный талон Методика поверки
Поверка приборов осуществляется в соответствии с Методикой поверки МП 75.Д4-12 «Фотометры для микропланшет «InVitroLogic», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» 19 сентября 2012 г.
Основное средство поверки - комплект светофильтров поверочный КСП-01, № Госреестра 18091-03. Пределы допускаемой погрешности измерения зональной оптической плотности: ±0,006 Б в диапазоне 0,000-0,400 Б, ±1,5 % в диапазоне 0,401-4,500 Б.
Нормативные и технические документы, устанавливающие требования к Фотометрам для микропланшет «InVitroLogic»
ТУ 9443-001-26329720-2009
Осуществление деятельности в области здравоохранения.
