| Номер в госреестре | 51247-12 |
| Наименование СИ | Преобразователи поглощаемой мощности измерительные |
| Обозначение типа СИ | MA24106A, MA24108A, MA24118A |
| Изготовитель | "Anritsu Company", США |
| Год регистрации | 2012 |
| Срок свидетельства | 26.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи поглощаемой мощности измерительные MA24106A, MA24108A, MA24118A предназначены для измерения мощности электромагнитных колебаний в коаксиальных радиотехнических трактах.
Принцип действия преобразователей поглощаемой мощности измерительных MA24106A, MA24108A, MA24118A основан на преобразовании средней мощности входного высокочастотного сигнала в постоянное электрическое напряжение, пропорциональное уровню мощности, аналого-цифровом преобразовании напряжения в двоичный цифровой код в микропроцессоре. Управление осуществляется по интерфейсу USB от внешнего компьютера, на котором установлен фирменный программный продукт “PowerXpert”, или от средств измерений фирмы “Anritsu Company” при наличии в их составе соответствующих аппаратных и программных опций. Программа “PowerXpert” позволяет задавать на виртуальной панели режимы работы, параметры измерений, отображать, записывать и хранить результаты измерений. Калибровочные коэффициенты для набора частотных точек, определенные при заводской калибровке, записаны на внутреннем микропроцессоре. С помощью встроенного датчика температуры микропроцессором производится автоматическая температурная коррекция калибровочных коэффициентов.
Преобразователи поглощаемой мощности измерительные MA24106A, MA24108A, MA24118A позволяют производить измерение средней мощности гармонических сигналов, мультитональных сигналов, и сигналов с цифровой модуляцией, таких как WLL, GSM/EDGE, CDMA/EV-DO, W-CDMA/HSPA+, WiMAX и LTE.
В моделях MA24108A, MA24118A имеется режим измерений средней мощности в заданных временных интервалах с управлением от внутреннего или внешнего триггера.
Конструктивно преобразователи мощности измерительные MA24106A, MA24108A, MA24118A выполнены в виде сборки, заключенной в прочный металлический экранированный корпус с входным высокочастотным разъемом, разъемом триггера и портом интерфейса USB.

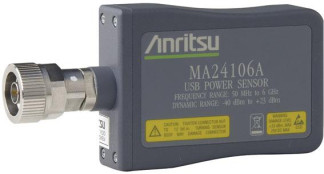

Внешний вид преобразователей поглощаемой мощности измерительных MA24106A, MA24108A, MA24118A показан на фотографиях ниже. Знак поверки в виде наклейки размещается в свободной части боковой панели корпуса.
По техническим требованиям преобразователи поглощаемой мощности измерительные MA24106A, MA24108A, MA24118A соответствуют группе 3 ГОСТ 22261-94.
Пакет программного обеспечения устанавливается на жесткий диск внешнего компьютера и работает под управлением операционной системы Windows. Программное обеспечение выполняет функции управления режимами работы, обработки и представления измерительной информации, и сервисные функции. Общие сведения о программном обеспечении приведены в таблице ниже.
| идентификационное наименование | Anritsu PowerXpert |
| идентификационный номер версии | V2.11 и выше |
| класс риска (уровень защиты) | класс риска A по WELMEC 7.2 для категории U |
| диапазон частот | |
| MA24106A | от 50 МГц до 6 ГГц |
| MA24108A | от 10 МГц до 8 ГГц |
| MA24118A | от 10 МГц до 18 ГГц |
| динамический диапазон | от - 40 до + 23 дБм1 |
| MA24106A | |
| MA24108A, MA24118A | от - 40 до + 20 дБм |
| КСВН по входу, не более | |
| МА24106А | |
| на частотах от 50 МГц до 2 ГГц | 1,14 |
| на частотах от 2 до 6 ГГц | 1,27 |
| МА24108А, МА24118А | |
| на частотах от 10 до 50 МГц | 2,0 |
| на частотах от 50 до 150 МГц | 1,2 |
| на частотах от 150 МГц до 2 ГГц | 1,15 |
| на частотах от 2 до 12 ГГц | 1,27 |
| на частотах от 12 до 18 ГГц | 1,30 |
| полоса пропускания сигнала MA24106A | 100 Гц |
| MA24108A, MA24118A | 50 кГц |
| диапазон установки смещения | |
| MA24106A | от - 100 до + 100 дБ |
| MA24108A, MA24118A | от - 100 до + 150 дБ |
| разрешение по уровню мощности | |
| МА24106А | 0,01 дБ |
| МА24108А, МА24118А | |
| на виртуальной панели | 0,01 дБ |
| выходного цифрового сигнала | 0,001 дБ |
| относительная погрешность калибровочных коэффициентов , не более | |
| МА24106А | ± 0,06 дБ |
| МА24108А, МА24118А | |
| на частоте 10 МГц | ± 0,1 дБ |
| на частотах от 50 МГц до 18 ГГц | ± 0,07 дБ |
| нелинейность шкалы, не более | |
| МА24106А | |
| при уровне мощности < + 18 дБ | ± 0,13 дБ |
| при уровне мощности > + 18 дБ | ±0,18 дБ |
| МА24108А, МА24118А | ±0,13 дБ |
| уровень собственных шумов | |
| МА24106А (усреднение за 700 мс) в диапазоне от - 40 до - 5 дБм в диапазоне от - 5 до + 23 дБм | - 59 дБм - 35 дБм |
| МА24108А, МА24118А (усреднение за 20 мс) в диапазоне от - 40 до - 7 дБм в диапазоне от - 7 до + 20 дБм | - 44 дБм - 21 дБм |
| максимальный допускаемый уровень мощности на входе MA24106A MA24108A, MA24118A | + 33 дБм + 30 дБм |
| пределы допускаемой относительной погрешности измерения мощности в рабочем диапазоне температур | ± 0,25 дБ |
| диапазон установки временных интервалов (модели МА24108А, МА24118А) | от 0,01 до 300 мс |
| разрешение во временной области при дистанционном управлении на виртуальной панели программы PowerXpert | 0,007 мс 0,01 мс |
| тип высокочастотного соединителя высокочастотный разъем разъем внешнего триггера (MA24108A, MA24118A) | N(m), 50 Ом MCX(f) |
| габаритные размеры | |
| МА24106А длина ширина толщина | 85 мм 56 мм 30 мм |
| МА24108А, МА24118А длина ширина толщина | 110 мм 45 мм 25 мм |
| масса, не более MA24106A MA24108A, MA24118A | 180 г 230 г |
| потребляемая сила тока по интерфейсу USB (5 В), не более | 150 мА |
| рабочие условия применения температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря | от 0 до + 50 °С до 95 % при 30 °С 2000 м |
| условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более | от - 51 до + 71 °С до 95 % |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
1. здесь и далее дБм обозначает уровень мощности (дБ) относительно 1 мВт
2. заводская калибровка при уровне 0 дБм на частотах 10; 50; 100; 300; 500 МГц и от 1 до 18 ГГц с шагом 1 ГГц
Знак утверждения типа наносится на корпус преобразователей поглощаемой мощности измерительных MA24106A, MA24108A, MA24118A в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| преобразователь поглощаемой мощности измерительный MA241xxA | 1 шт. по заказу |
| кабель USB | 1 шт. |
| кабель триггера (MA24108A, MA24118A) BNC(m)-MCX(m) 2000-1605-R | 1 шт. |
| компакт-диск с документацией и программным обеспечением | 1 шт. |
| руководство по эксплуатации (на русском языке) 10585-00020R | 1 шт. |
| методика поверки МП РТ 1774-2012 | 1 шт. |
осуществляется по документу «МП РТ 1774-2012. Преобразователи поглощаемой мощности измерительные MA24106A, MA24108A, MA24118A. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 16.08.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| генератор сигналов высокочастотный диапазон частот от 10 МГц до 18 ГГц; диапазон уровня мощности от - 40 до + 20 дБм | генератор сигналов измерительный Anritsu MG3692C с опциями 2, 4, 15 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от - 115 до + 22 дБм |
| ваттметр СВЧ проходящей мощности относительная погрешность измерения уровня мощности от - 40 до + 20 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения уровня мощности от - 67 до + 20 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ |
| измеритель КСВН | анализатор параметров радиотехнических трактов и |
| относительная погрешность измерения КСВН < 1,25 на частотах от 10 МГц до 18 ГГц не более ± 15 % | сигналов портативный Anritsu MS2028C относительная погрешность измерения КСВН < 1,4 на частотах от 5 кГц до 18 ГГц не более ± 7,5 % |
Методы измерений изложены в документе «10585-00020R. Преобразователи мощности измерительные MA24105A, MA24106A, MA24108A, MA24118A. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к преобразователям поглощаемой мощности измерительным MA24106A, MA24108A, MA24118A
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Осуществление мероприятий государственного контроля и надзора (в сфере электросвязи); выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 104 |
| Поверителей | 12 |
| Актуальность данных | 25.10.2025 |
