Анализаторы цепей скалярные Р2М-04А, 50854-12

Назначение

Анализаторы цепей скалярные Р2М-04А предназначены для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее - КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм и для генерирования электрических синусоидальных колебаний.

Описание

Принцип действия анализаторов цепей скалярных Р2М-04А основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля коэффициента отражения, КСВН, модуля коэффициента передачи. Выделение и преобразование производится с помощью головок детекторных и датчиков коэффициента стоячей волны (далее - КСВ).

Анализаторы цепей скалярные Р2М-04А состоят из блока генераторноизмерительного, головок детекторных, датчиков КСВ, нагрузок комбинированных и кабелей сверхвысоких частот (далее - СВЧ).

Анализаторы цепей скалярные Р2М-04А имеют 4 модификации. Модификации характеризуются опциями, представленными в таблице 1, и отличаются типами соединителя выхода СВЧ блока генераторно-измерительного и возможностью расширения диапазонов установки уровня выходной мощности и измерений модуля коэффициента передачи:

-    «Р2М-04А-01Р» (далее - «01Р») - тип III, розетка по ГОСТ РВ 51914-2002;

-    «Р2М-04А-11Р» (далее - «11Р») - тип N, розетка по ГОСТ РВ 51914-2002;

-    «Р2М-04А-АТА/70» (далее - «АТА/70») - наличие ступенчатого аттенюатора на выходе блока генераторно-измерительного.

Таблица 1

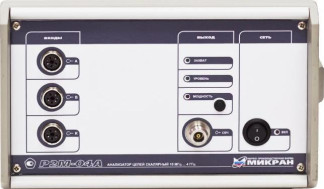

Внешний вид анализаторов цепей скалярных Р2М-04А представлен на рисунке 1, место пломбировки от несанкционированного доступа - на рисунке 2.

Рисунок 2 -Место на задней панели для пломбирования от несанкционированного доступа

Программное обеспечение

Анализаторы цепей скалярные Р2М-04А работают под управлением внешнего персонального компьютера с установленным программным обеспечением (далее - ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между анализатором цепей скалярным Р2М-04А и персональным компьютером осуществляется по интерфейсу Ethernet.

ПО реализовано без выделения метрологически значимой части. Идентификационные данные ПО приведены в таблице 2. Таблица 2

Метрологические характеристики анализаторов цепей скалярных Р2М-04А нормированы с учетом влияния ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по классификации МИ 3286-2010.

Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:

-    процессор Intel® Pentium II® 600 МГц (или аналог);

-    наличие адаптера локальной сети - Ethernet;

-    оперативная память 512 Мб;

-    разрешение экрана 1024 х 768.

Программное обеспечение работает в следующих операционных системах: Windows® XP, Windows® Vista, Windows® 7. Персональный компьютер не входит в комплект поставки.

Технические характеристики

Пределы допускаемой относительной погрешности установки внутреннего опорного генератора в течение одного года    ±1-10

Дискретность установки частоты, Гц    1.

при работе от

частоты

6

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ 1

± (0,02-|A| + 0,2).

± (0,09Г2 + 0,02). ± (3- KcmU + 1).

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения 1)

Пределы допускаемой относительной погрешности измерений КСВН при KcmU < 2, % 1)

Пределы допускаемой относительной измерений КСВН при 2 < KcmU < 5, % 2

погрешности

8K+ =[(Ксти(Г+ЛГ)/Ксти(Г))-1] -100; 8К-=[(Ксти(Г-^Г)/Ксти(Г))-1] 100.

Пределы допускаемой погрешности измерений

мощности, дБ    ±1.

Пределы допускаемой погрешности установки уровня выходной мощности в диапазоне мощностей, дБ 3

от минус 55 до менее минус 20 дБм    ±1,5;

от минус 20 до 15 дБм    ±1,0.

КСВН выхода СВЧ, не более    1,7.

Период обновления измерений в полном диапазоне рабочих частот при количестве точек 501 и усреднении 3, мс, не более    400.

Количество измерительных входов    3.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В от 198 до 242.

Потребляемая мощность, В-А, не более

60.

0,5.

16.

170x280x335.

8.

от 15 до 35;

80;

от 70 до 106,7 (от 537 до 800).

III, розетка;

N, розетка.

Время установления рабочего режима, ч, не более

Время непрерывной работы, ч, не менее

Г абаритные размеры блока генераторно-измерительного (высотахширинахдлина), мм, не более Масса блока генераторно-измерительного, кг, не более Рабочие условия эксплуатации:

температура окружающего воздуха, °C относительная влажность воздуха, при плюс 25 °C, %, не более атмосферное давление кПа (мм рт. ст.)

Тип соединителей выхода СВЧ:

анализаторов с опцией «01 Р» анализаторов с опцией «11 Р»

Показатели надежности:

средний срок службы, лет    5;

средняя наработка на отказ, ч, не менее    10000.

Знак утверждения типа

Наносится на переднюю панель блока генераторно-измерительного и титульный лист руководства по эксплуатации ЖНКЮ.468166.026РЭ типографским способом.

Комплектность

Комплект поставки анализаторов цепей скалярных Р2М-04 А приведён в таблице 3. Таблица 3

Поверка

осуществляется по документу «Анализаторы цепей скалярные Р2М-04А. Методика поверки» ЖНКЮ.468166.026Д3, утвержденному ФБУ «Томский ЦСМ» в июне 2012 г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-66, диапазон рабочих частот от 10 до 4000 МГц, пределы допускаемой относительной погрешности по частоте кварцевого генератора за 12 месяцев ±5 10-7;

-    ваттметр с блоком измерительным Е4418В и преобразователем измерительным Е4412А, диапазон рабочих частот от 10 до 4000 МГц, диапазон измерений мощности от минус 55 до 15 дБм, пределы допускаемой относительной погрешности измерений мощности ±8 %;

-    комплект для измерений соединителей коаксиальных КИСК-7, пределы допускаемой абсолютной погрешности измерений ±0,02 мм;

-    набор мер комплексного коэффициента передачи ДК2-70, диапазон рабочих частот от 10 до 4000 МГц, номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений ±0,2 дБ;

-    набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140, диапазон рабочих частот от 10 до 4000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ±2,5 %.

Сведения о методах измерений

Метод измерений приведен в документе ЖНКЮ.468166.026РЭ «Анализаторы цепей скалярные Р2М-04А. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам цепей скалярным Р2М-04А

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 16423-78 Измерители коэффициента стоячей волны по напряжению панорамные. Типы. Технические требования и методы испытаний.

3.    ЖНКЮ.468166.026ТУ Анализаторы цепей скалярные Р2М-04А. Технические

условия.

4.    МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
