| Номер в госреестре | 50662-12 |
| Наименование СИ | Счетчики холодной воды комбинированные |
| Обозначение типа СИ | WPV |
| Изготовитель | "ZENNER International GmbH & Co. KG", Германия. |
| Год регистрации | 2012 |
| Срок свидетельства | 25.07.2017 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики холодной воды комбинированные WPV Назначение средства измерений
Счетчики холодной воды комбинированные WPV (далее счетчики) предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу в жилищно-коммунальном секторе, а также в других промышленных зданиях.
Счетчики состоят из соединенных в единую конструкцию счетчика холодной воды турбинного WPH (Госреестр № 48422-11), счетчика холодной воды крыльчатого многоструйного MTK (Госреестр № 48242-11) и специального переключающего клапана.
Оба счётчика, входящих в состав комбинированного счетчика, имеют исполнения с датчиком (магнитоуправляемым герметизированным контактом "геркон") для дистанционной передачи низкочастотных импульсов, пропорциональных количеству прошедшей через счетчик воды. На шкале каждого счетчика указывается цена импульса (передаточный коэффициент, имеющий одно из следующих значений 10; 25; 50; 100; 250; 500; 1000 л/имп.
Принцип действия счетчиков основан на преобразовании скорости потока воды во вращение турбинки и крыльчатки, которые через магнитные муфты передают вращение индикаторным устройствам. Индикаторные устройства турбинного WPH (основного) и многоструйного MTK (вспомогательного) счетчиков через масштабирующие редукторы с роликовыми и стрелочными указателями обеспечивают отсчет показаний в «м3» и его долях. Для определения общего объема воды, прошедшего через счетчик, показания индикаторных устройств суммируются.
Переключающий клапан, в зависимости от величины расхода, направляет поток воды, при малых расходах, через вспомогательный счетчик, а при больших, одновременно через основной и вспомогательный счетчики.

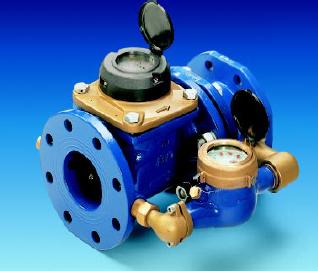

Внешний вид счетчиков представлен на рис. 1
Пределы допускаемых значений относительной погрешности измерений, %
в диапазонах: от Qmin до Qt (исключая) от Qt(включая) до Qmax Максимальное рабочее давление, МПа Максимальная температура воды, °С Потеря давления при Qmax, МПа, не более Температура окружающего воздуха, °С
±5
±2
1,6
40
0,025 5...50 95 12
Относительная влажность окружающего воздуха при 35 °С, %, не более Средний срок службы, лет
| Наименование характеристики | С | обозначение счетчика | |||
| 50/2,5 | 65/2,5 | 80/2,5 | 100/2,5 | 150/10 | |
| У словный проход основного счетчика Ду, мм | 50 | 65 | 80 | 100 | 150 |
| Номинальный расход основного счетчика Qn, м3/ч | 15 | 25 | 40 | 60 | 150 |
| Максимальный расход Qmax, м3/ч | 35 | 60 | 120 | 180 | 250 |
| Переходный расход Qt, м3/ч | 3 | 4 | 6 | 6 | 12 |
| Номинальный расход вспомогательного счетчика Qn1, м3/ч | 2,5 | 2,5 | 2,5 | 2,5 | 10 |
| У словный проход вспомогательного счетчика Ду, мм | 20 | 20 | 20 | 20 | 40 |
| Минимальный расход Qmin, м3/ч | 0,05 | 0,05 | 0,05 | 0,05 | 0,2 |
| Порог чувствительности, м3/ч | 0,015 | 0,015 | 0,015 | 0,015 | 0,07 |
| С | обозначение счетчика | ||||
| Наименование характеристики | 50/2,5 | 65/2,5 | 80/2,5 | 100/2,5 | 150/10 |
| Расход переключения клапана при возрастании потока, м3/ч | 1,6 | 1,6 | 1,6 | 2,5 | 6,2 |
| Расход переключения клапана при убывании потока, м3/ч | 1,1 | 1,1 | 1,1 | 1,9 | 4,8 |
| Емкость счетного механизма, м3: основного счетчика, вспомогательного счетчика | 999999 99999 | 9999999 99999 | |||
| Наименьшая цена деления м3: основного счетчика, вспомогательного счетчика | 0,0005 0,00005 | 0,005 0,00005 | |||
| Монтажная длина, мм | 270 | 300 | 300 | 360 | 500 |
| Масса, не более, кг | 18,7 | 22,2 | 26,2 | 31,2 | 76,9 |
наносится на маркировочную табличку счетного механизма методом фотопечати и на титульный лист паспорта типографским способом.
| Наименование | Количество | Примечание |
| Счетчик | 1 шт. | Поставляется в соответствии с заказом |
| Датчик импульсов | 2 шт. | |
| Паспорт | 1 шт. | |
| Методика поверки | 1 шт. |
осуществляется по документу МП 50662-12 "ГСИ. Счетчики холодной воды комбинированные WPV . Методика поверки", утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г.
Основное поверочное оборудование - поверочная расходомерная установка, погрешность ±0,5 %.
изложены в паспорте счетчика.
Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды комбинированным WPV
1. ГОСТ Р 50193.1-92 "Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования".
2. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия"
3. ИСО 7858.1.2.3 «Измерение потока воды в закрытых каналах. Водомеры для холодной питьевой воды. Комбинированные водомеры».
4. Международная рекомендация МОЗМ МР №49-1. Счетчики воды, предназначенные для измерения холодной питьевой и горячей воды. Часть 1: Метрологические и технические требования.
5. Техническая документация фирмы “ZENNER International GmbH & Co. KG”, Г ермания.
| Зарегистрировано поверок | 567 |
| Поверителей | 43 |
| Актуальность данных | 09.06.2025 |
