| Номер в госреестре | 50158-12 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | Spectrum Two DTGS и Frontier DTGS |
| Изготовитель | "PerkinElmer, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 18.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

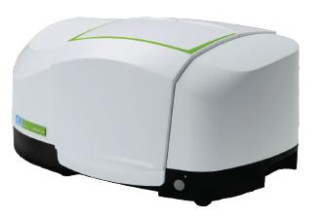

Фурье-спектрометры инфракрасные Spectrum Two DTGS и Frontier DTGS (далее по тексту Фурье- спектрометры) предназначены для измерения длины волны инфракрасных (ИК) спектров в ближнем, среднем и дальнем ИК диапазонах органических и неорганических веществ.
Принцип действия Фурье-спектрометров инфракрасных Spectrum Two DTGS и Frontier DTGS основан на том, что при подвижке одного из 2 зеркал интерферометра происходит изменение разности хода между интерферирующими лучами. Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье).
Движение зеркала в интерферометре осуществляется с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью реферетоного канала с He-Ne или диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчетным путем. Приборы могут применяться как для регистрации спектров поглощения, так и регистрации эмиссионных спектров.
Фурье-спектрометры представляют собой стационарные автоматизированные приборы, построенные в виде унифицированного ряда на основе автонастраиваемого интерферометра Майкельсона и обеспечивающие решение широкого круга спектрометрических задач.
Приборы оснащаются встроенной системой экспресс-анализа без команды с внешнего компьютера для запуска измерений и вывода прибора из спящего режима.
Обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения Spectrum, версии 10.
Метрологически значимая часть программного обеспечения Spectrum имеет уровень защиты С от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010. Данные по программному обеспечению представлены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификацио нное наименование программного обеспечения | Номер версии (идентификац ионный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа обработки данных и управления системой Spectrum | Spectrum | v. 10.03 и выше | - | - |
Таблица 3
| Наименование характеристик | Значение характеристик | |
| Spectrum Two DTGS | Frontier DTGS | |
| Спектральный диапазон, см-1 | 8300 - 350 | |
| Спектральное разрешение, см-1 | 0,4 | |
| Пределы допускаемой абсолютной погрешности измерения длины волны, в диапазоне шкалы длин волн (4000 - 450) см-1 | ±0,5 | |
| Уровень псевдорассеянного света, % | 0,1 | |
| Отношение сигнал/шум (пик к пику, 1 мин. сканирования, разрешение 4 см-1), не менее см-1 | 50000:1 | |
| Электропитание | 220±10 В, 50 Гц, 12 В (от бортовой сети автомобиля или от встроенных батарей) | |
| Г абаритные размеры (ширина х глубина х высота), не более, мм | 450х300х210 | 520 х 600 х 300 |
| Масса, не более, кг | 13 | 36 |
| Условия эксплуатации: Температура, °С Относительная влажность, % Атмосферное давление, кПа | 15 -35 20 - 75 96 - 104 | |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра в виде голографической наклейки.
Фурье-спектрометры инфракрасные Spectrum Two DTGS и Frontier DTGS комплектуется в соответствии с таблицей 4.
Таблица 4
| Наименование и условное обозначение | Количество |
| Фурье-спектрометр Программное обеспечение Spectrum на диске Соединительные кабели Персональный компьютер Тестовый образец полистирола PerkinElmer Руководство по эксплуатации Методика поверки МП 48.Д4-12 | 1 шт. 1 шт. 1 комплект 1 * 1 шт. 1 шт. 1 экз. 1 экз. |
осуществляется по документу «Фурье-спектрометры инфракрасные Spectrum Two DTGS и Frontier DTGS. Методика поверки МП 48.Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 25 апреля 2012 года.
Основные средства поверки:
1 Пленка полистирола толщиной 0,025-0,070 мм по ГОСТ 20282-86.
Сведения о методах измерений приведены в руководствах по эксплуатации «Фурье-спектрометр инфракрасный Spectrum Two DTGS. Руководство по эксплуатации», раздел «Начало работы с программным обеспечением Spectrum» и «Фурье-спектрометр инфракрасный Frontier DTGS. Руководство по эксплуатации», раздел «Использование спектрометра с программой Spectrum»
Нормативные и технические документы, устанавливающие требования к «Фурье-спектрометрам инфракрасным Spectrum Two DTGS и Frontier DTGS»
Техническая документация фирмы «PerkinElmer, Inc.», США
Фурье-спектрометры инфракрасные Spectrum Two DTGS и Frontier DTGS применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 22 |
| Поверителей | 8 |
| Актуальность данных | 09.12.2024 |
