| Номер в госреестре | 39849-15 |
| Наименование СИ | Магазины емкостей |
| Обозначение типа СИ | серии М |
| Изготовитель | "MEATEST, spol. s.r.o.", Чешская Республика |
| Год регистрации | 2015 |
| Срок свидетельства | 12.03.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магазины емкостей серии М, (модели М520, М525), (далее - магазины) предназначены для воспроизведения единицы электрической емкости.
Магазины М525 представляют собой программируемые электронные приборы. Значение емкости задается путем соответствующей комбинации аппаратных конденсаторов. Переключение конденсаторов происходит при помощи специальных реле, разработанных для токов высокого напряжения. Установленные значения параметров отображаются на TFT дисплее высокого разрешения.
Магазины M525 имеют собственную процедуру калибровки. Эта процедура позволяет устранить отклонения значений емкостей без механической регулировки.
Магазины М520 представляют собой 5-декадные магазины емкостей. Основными компонентами декадных магазинов являются пленочные конденсаторы с полипропиленовым диэлектриком, переключаемые с помощью сильноточных реле.
Питание магазинов М520 осуществляется от внутреннего аккумулятора. В комплекте поставляется внешний блок питания, служащий одновременно зарядным устройством для внутреннего аккумулятора. Разъем блока питания и внутренний аккумулятор располагаются на задней панели.
Магазинами можно управлять дистанционно при помощи компьютера через стандартный интерфейс RS232. Также, по желанию могут использоваться интерфейсы LAN, USB и GPIB.

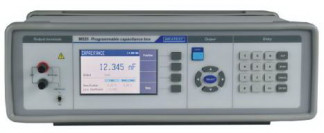

Фотографии общего вида магазинов представлены на рисунках 1, 2, 3, 4.
С магазинами поставляется управляющая программа, обеспечивающая легкое управление магазинами с компьютера и проверку линии RS-232 (шины IEEE-488) прибора. На установочном диске содержится программа (только для Windows 95/98/ME/NT/2000/XP), посредством которой пользователь может управлять магазинами по стандартному последовательному интерфейсу (IEEE-488). Например, с ее помощью можно устанавливать значения различных параметров магазинов и выбирать режимы их работы. В случае подключения по интерфейсу IEEE-488 для работы данной демонстрационной программы необходимо наличие надлежащим образом настроенной платы интерфейса IEEE-488 компании National Instruments. Идентификационный данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | M520 cpu 10.bin M525-cpu (1.000—1-8-2014).upl |
| Номер версии (идентификационный номер) ПО | DF1AB063 4125859F |
| Цифровой идентификатор ПО | Не используется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний», в соответствии с Р 50.2.077-2014.
Таблица 2 - Основные метрологические характеристики магазинов M525
| Диапазон (Разрешение) | Пределы допускаемой относительной погрешности, F = 1 кГц | Пределы допускаемой относительной погрешности, F = от 40 Гц до 1 кГц | Т емпературный коэффициент емкости, млн-1 /°C |
| от 0,100 до 10,000 нФ | ± (0,25 + 3 пФ) % | ± (0,5 + 3 пФ) % | ± 270 |
| от 10,001 до 100,00 нФ | ± 0,25 % | ± 0,5 % | ± 270 |
| от 100,01 нФ до 1,0000 мкФ | ± 0,25 % | ± 0,5 % | ± 270 |
| от 1,0001 до 10,000 мкФ | ± 0,25 % | ± 0,5 % | ± 270 |
| от 10,001 до 100,00 мкФ | ± 0,25 % * | ± 0,5 % | ± 270 |
| Примечание * - для частоты 100 Гц | |||
Таблица 3 - Основные метрологические характеристики магазинов М520
| Декада | Пределы допускаемой относительной погрешности, F = 1 кГц | Т емпературный коэффициент, млн-1 /°C | Максимальное напряжение |
| от 100 до 1100 пФ | ± (2,5 + 1 пФ) % | ± 250 | 50/35 |
| от 1,2 до 12,1 нФ | ± 0,25 % | ± 250 | 50/35 |
| от 12,2 до 122,1 нФ | ± 0,25 % | ± 250 | 50/35 |
| от 122,2 до 1222,1 нФ | ± 0,25 % | ± 250 | 50/35 |
| от 1,2222 до 12,2221 мкФ | ± 0,25 % | ± 250 | 50/35 |
Рабочие условия эксплуатации.
Напряжение питания: от 65 до 260 В, от 45 до 65 Гц (для магазинов М525)
от 100 до 240 В, 50/60 Гц (для магазинов М520)
Температура окружающей среды в рабочих условиях: от 5 до 40 °С
Температура окружающей среды в нормальных условиях: от 20 до 26 °С Температура хранения: от минус 10 до плюс 50 °С
Относительная влажность: от 10 до 50 %
Атмосферное давление: от 84 до 106,7 кПа
Габаритные размеры магазинов М525, мм, не более 390х128х310;
Г абаритные размеры магазинов М520, мм, не более 364х111х316;
Масса, кг, не более 4;
Магазины емкостей серии М (1 шт);
Кабель RS232 (1 шт);
Компакт диск с ПО (демо-версия) (1 шт);
Руководство по эксплуатации (1 шт);
выполняется в соответствии с документом ГОСТ 8.255 - 2003 «ГСИ. Меры электрической емкости. Методика поверки».
Перечень оборудования для поверки:
Измеритель LCR Agilent E4980A, Госреестр № 40676-09
Пределы допускаемой основной относительной погрешности измерений ± 0,05 %. Диапазон частот от 20 Гц до 2 МГц.
Диапазон измерений ёмкости от ±1*10-18 до 999,9999*1018 Ф
Методы измерений приведены в руководствах по эксплуатации на магазины емкостей серии М.
Нормативные документы, устанавливающие требования к магазинам емкостей серии М
ГОСТ 8.255 - 2003 «ГСИ. Меры электрической емкости. Методика поверки»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и поверочная схема для средств измерений электрической емкости»
