Источники постоянного тока Б5-76, 32678-12

Назначение

Источники постоянного тока Б5-76 (далее источники) предназначены для лабораторных исследований и питания радиоэлектронных и электротехнических устройств постоянным стабилизированным напряжением до 60 В и током до 5 А общей выходной мощностью 150 Вт.

Описание

Источники постоянного тока Б5-76 выполнены по схеме регулируемого ШИМ-преобразователя напряжения с бестрансформаторным входом и преобразованием на промежуточной частоте 40 кГц.

Напряжение сети выпрямляется и подается на преобразователь напряжения, охваченный обратными связями по току и напряжению с выхода источника постоянного тока. Режим стабилизации напряжения или тока устанавливается в зависимости от соотношения сигналов усилителей обратной связи, поступающих на схему управления преобразователем, и положения органов управления источника постоянного тока.

Режим стабилизации, в котором находится источник постоянного тока, индицируется светодиодами. Регулирование выходного напряжения и тока осуществляется за счет изменения опорного напряжения усилителей обратной связи.

Защита источника постоянного тока от перегрузок и коротких замыканий осуществляется путем перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот. Защита источника от превышения максимальной мощности осуществляется путем ограничения напряжения и индицируется светодиодом на передней панели.

Встроенный цифровой индикатор осуществляет измерение выходного напряжения и тока, а также индикацию установленных значений ограничения напряжения и тока без изменения режима работы источника постоянного тока.

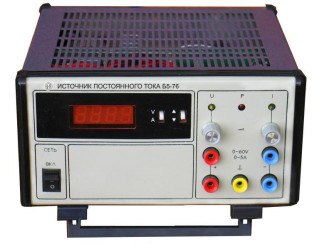

Внешний вид источника Б5-76 показан на рис. 1, места клеймления и пломбировки от несанкционированного доступа приведены на рис. 2.

Технические характеристики

Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой основной погрешности источника:

1    Диапазон установки значений выходного стабилизированного

напряжения, В    0 - 60

2    Диапазон установки значений выходного стабилизированного

тока, А    0,2 - 5

3    Выходная мощность, Вт, не менее    150

4    Пределы допускаемой основной абсолютной погрешности установки:

-    выходного напряжения источника в режиме стабилизации

напряжения, мВ    ± 200

-    выходного тока источника в режиме стабилизации тока, мА    ± 40

5    Пределы допускаемой основной абсолютной погрешности установки ограничения:

-    выходного напряжения источника, мВ    ± 300

-    выходного тока источника, мА    ± 200

6    Пределы нестабильности выходного напряжения источника в режиме стабилизации напряжения:

-при изменении напряжения питающей сети на ±10 %

от номинального значения, мВ    ± 5

-при изменении тока нагрузки от 0.9 максимального значения до нуля, мВ    ± 30

-при изменении температуры окружающего воздуха

на каждые 10 °С, мВ    ± 50

7    Пределы нестабильности выходного тока источника в режиме стабилизации тока:

-при изменении напряжения питающей сети на 10 %

от номинального значения, мА, не более    ± 1

-при изменении напряжения на нагрузке от 0.9 максимального значения до нуля, мА, не более    ± 5

-при изменении температуры окружающего воздуха на каждые 10 °С, мА не более    ± 100

8    Пульсации выходного напряжения источника постоянного тока в режиме стабилизации напряжения:

-    эффективного значения, мВ, не более    1

-    амплитудного значения, мВ, не более    25

9    Пульсации выходного тока источника постоянного тока в режиме

стабилизации тока эффективного значения, мА, не более    8

10    Источник постоянного тока обеспечивает нормальную работу при напряжении питающей сети (220 ±22) В с частотой, частотой (50 ± 1) Гц и коэффициентом нелинейных искажений до 10 %.

группа 3 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 °С до плюс 40 °С 250 30000 133x240x280 4,5

11    У словия эксплуатации

12    Потребляемая мощность, В-А, не более

13    Средняя наработка на отказ источника, ч, не менее

14    Габаритные размеры, мм, не более

15    Масса, кг, не более

Знак утверждения типа

Знак утверждения типа наносится в верхней части лицевой панели сеткографическим методом и на титульные листы эксплуатационной документации.

Комплектность

Комплектность поставки источника постоянного тока Б5-76 приведена в таблице 1. Таблица 1.

Поверка

осуществляется в соответствии с методикой, изложенной в разделе 7 «Источник питания постоянного тока Б5-76. Методика поверки» руководства по эксплуатации ИГМЛ.418111.323 РЭ, утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 12 декабря 2011 г.

Основное поверочное оборудование:

-    вольтметр универсальный В7-54

-    осциллограф универсальный С1-114

-    микровольтметр В3-57

-    катушка сопротивления безреактивная Р310

Сведения о методах измерений

Сведения о методике измерений приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к источникам постоянного тока Б5-76.

1    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

2    ИГМЛ. 418111.323 ТУ Источник постоянного тока Б5-76. Технические условия.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
