Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123, 19793-19

Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123 (далее -дозиметры) предназначены для измерений:
Карточка СИ
Номер в госреестре 19793-19
Наименование СИ Дозиметры рентгеновского и гамма-излучения
Обозначение типа СИ ДКС-АТ1121, ДКС-АТ1123
Изготовитель Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика Беларусь
Год регистрации 2019
Срок свидетельства 07.03.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123 (далее -дозиметры) предназначены для измерений:

-    мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения;

-    мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы кратковременно действующего непрерывного рентгеновского и гамма-излучения;

-    средней мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы импульсного рентгеновского и гамма-излучения (только ДКС-АТ1123).

Описание

Принцип действия дозиметров основан на использовании высокочувствительного метода сцинтилляционной дозиметрии, который заключается в измерении, накоплении и подсчете импульсов, генерируемых в сцинтилляционном детекторе под воздействием регистрируемого рентгеновского и гамма-излучения.

Преобразование потоков импульсов в измеряемые величины (мощность дозы и доза) осуществляется автоматически. Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление «скользящих средних» значений и оперативное представление полученной информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в процессе поступления сигналов от детектора, быструю адаптацию к изменениям уровней радиации.

Дозиметры представляют собой многофункциональные приборы с цифровой индикацией показаний и микропроцессорным управлением.

Управление режимами работы дозиметров, выполнение необходимых вычислений, хранение и индикация результатов измерений, возможность изменения пороговых уровней по дозе и мощности дозы, сопряжение с внешними устройствами по интерфейсу RS232 либо USB, проведение самоконтроля основных узлов при включении и постоянная проверка работоспособности в процессе работы осуществляются с помощью микропроцессорного устройства.

Дозиметры осуществляют измерение мощности дозы рентгеновского и гамма-излучения в диапазоне от естественных фоновых уровней до уровней, характерных для тяжелых ядерных аварий.

К дозиметрам могут быть подключены персональный компьютер (ПК), пульт дистанционного управления (ПДУ) и внешнее устройство сигнализации (УС).

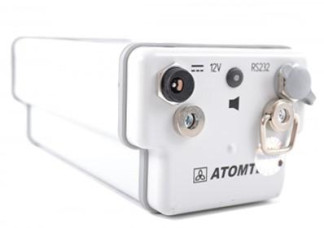

Общий вид дозиметров приведен на рисунке 1.

Пломбирование дозиметров выполнено в виде наклейки из разрушаемой пленки, устанавливаемой на торцевой поверхности.

Место пломбирования для защиты от несанкционированного доступа приведено на рисунке 2.

О

$АТОШ-

Место пломбирования Рисунок 2 - Место пломбирования для защиты от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) дозиметра состоит из встроенного и внешнего (прикладного).

Встроенное ПО устанавливается в энергонезависимую память микроконтроллера в процессе производства. Изменение ПО невозможно без применения специализированного оборудования изготовителя. ПО защищено от непреднамеренных и преднамеренных изменений пломбой на корпусе дозиметра. Встроенное ПО является метрологически значимым. Влияние ПО учтено при нормировании метрологических характеристик. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий»

Прикладное ПО состоит из программ «АТ1121-АТ1123» и «Dose Rate Viewer», которые являются метрологически не значимыми.

Программа «AT1121-AT1123» предназначена для обмена данными между дозиметром

и ПК.

Программа «Dose Rate Viewer» предназначена для просмотра, сохранения и настройки журнала событий.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

ДКС-АТ1121

ДКС-АТ1123

Диапазон измерений мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения, мкЗв/ч

от 5-10-2 до 1-107

от 5-10-2 до 1-107

Диапазон измерений мощности амбиентного эквивалента дозы кратковременно действующего непрерывного рентгеновского и гамма-излучения (одиночного или серии импульсов длительностью не менее 0,03 с), мкЗв/ч

от 5 до 1-107

от 5 до 1-107

Диапазон измерений средней мощности амбиентного эквивалента дозы импульсного рентгеновского и гамма-излучения при мощности дозы в импульсе до 1,3 Зв/с и длительности импульса не менее 10 нс, мкЗв/ч

от 0,1 до 1-107

Диапазон измерений амбиентного эквивалента дозы непрерывного, кратковременно действующего непрерывного и импульсного рентгеновского и гамма-излучения, мкЗв

от 1-10-4 до 1-108

от 1-10-4 до 1-108

Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы, %

±15

±15

Диапазоны энергий регистрируемого рентгеновского и гамма-излучения, кэВ, для режима измерения:

-    непрерывного и кратковременно действующего непрерывного излучения

-    импульсного излучения

от 15 до 3000

от 15 до 3000 от 15 до 10000

Энергетическая зависимость, %, не более, в диапазоне энергий:

-    от 15 до 60 кэВ

-    от 60 кэВ до 3 МэВ

-    от 3 до 10 МэВ

±35

±25

±35

±25

±50

Наименование характеристики

Значение

ДКС-АТ1121

ДКС-АТ1123

Анизотропия в вертикальной и горизонтальной плоскостях, %, не более, в пределах углов:

-    ±135° для энергии 662 кэВ

-    ±90° для энергии 59,5 кэВ

-    ±60° для энергии 22 кэВ

20

20

20

20

20

20

Время измерения мощности амбиентного эквивалента дозы

137

гамма-излучения радионуклида Cs при статистической погрешности ±20 %, с, не более, при мощности дозы:

-    50 нЗв/ч

-    0,3 мкЗв/ч

-    2 мкЗв/ч

60

10

2

60

10

2

Время установления рабочего режима, мин, не более

1

1

Время непрерывной работы, ч, не менее:

-    при автономном питании от полностью заряженного блока аккумуляторов

-    при подключении к внешнему источнику питания

24

24

12

24

Нестабильность показаний за время непрерывной работы, %, не более

5

5

Пределы допускаемой дополнительной относительной погрешности, %:

- в режиме измерения кратковременно действующего непрерывного рентгеновского и гамма-излучения при минимальной длительности измеряемого импульса 0,03 с

±30

±30

- при изменении температуры окружающего воздуха в диапазоне от минус 30 °С до плюс 50 °С относительно нормальных условий

±10

±10

- при воздействии относительной влажности воздуха до 95 % при температуре 35 °С и более низких температурах без конденсации влаги

±10

±10

- при воздействии атмосферного давления до 66 кПа

±5

±5

- при воздействии постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью до 400 А/м

±10

±10

- при изменении напряжения питания относительно номинального значения 230 В или 12 В внешнего источника питания

±5

±5

- при воздействии синусоидальных вибраций в диапазоне частот от 10 до 55 Гц

±5

±5

- при воздействии одиночных механических ударов с пиковым ускорением 50 м/с

±5

±5

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от 15 до 25 от 30 до 80 от 86 до 106

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (дхшхв), мм, не более:

- дозиметр

233x85x67

- сетевой адаптер

110x85x60

- ПДУ

175x85x35

Масса, кг, не более:

- дозиметр

0,90

- сетевой адаптер

0,15

- ПДУ

0,35

Условия эксплуатации:

- температура окружающего воздуха, °С

от -30 до +50

- относительная влажность воздуха при температуре 35 °С без

конденсации влаги, %, не более

95

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на этикетку, расположенную на задней стенке корпуса и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

ДКС-АТ1121

ДКС-АТ 1123

Дозиметр рентгеновского и гамма-излучения

ТИАЯ.412118.008

1

-

ТИАЯ.412118.012

-

1

Программное обеспечение «АТ1121-АТ1123»1) 2)

ТИАЯ.00157-01

1

1

Программное обеспечение «Dose Rate Viewer»1) 2)

ТИАЯ.00357-01

1

1

Комплект принадлежностей

ТИАЯ.412914.014

1

1

Комплект принадлежностей ДКС-АТ 1121, ДКС-АТ11231)

ТИАЯ.412918.096

1

1

Комплект упаковок1)

ТИАЯ.412915.007

1

1

Методика поверки

МП 2103-006-2014

13)

13)

Руководство по эксплуатации

-

1

1

1)    Поставляется по заказу.

2)    Поставляется на внешнем носителе данных.

3)    Поставляется в одном экземпляре при отгрузке нескольких дозиметров одному потребителю.

Примечание - При одновременном заказе ПО «АТ1121-АТ1123» и ПО «Dose Rate Viewer» поставляются на одном внешнем носителе данных.

Поверка

осуществляется по документу МП 2103-006-2014 «Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123. Методика поверки (раздел 6 Руководства по эксплуатации)», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10 июня 2014 г.

Основные средства поверки:

-    рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида

137

Cs, диапазон измерений от 0,07 мкЗв/ч до 7 Зв/ч, погрешность не более ±5 %;

-    рабочий эталон 1-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая рентгеновского излучения в диапазоне энергий фотонов от 20 до 250 кэВ, диапазон измерений от 20 мкЗв/ч до 20 мЗв/ч, погрешность не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ BY 100865348.009-2019 Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123. Технические условия

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
