| Номер в госреестре | 19037-12 |
| Наименование СИ | Устройства контроля толщины изоляции |
| Обозначение типа СИ | УКТ-2 |
| Изготовитель | НП РУП "Белгазтехника", Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 14.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

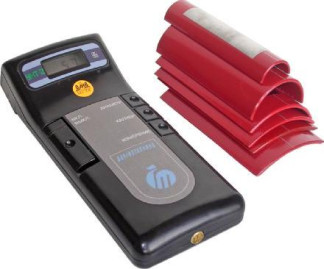

Устройства контроля толщины изоляции УКТ-2 (далее - устройства) предназначены для измерения толщины битумных и полиэтиленовых изоляционных покрытий стальных трубопроводов по ГОСТ 9.602-89 для диаметров труб 32, 57, 89, 108, 133, 159 мм.
Принцип действия устройства основан на измерении относительного изменения индуктивности датчика в зависимости от расстояния его измерительной плоскости до металлической поверхности.
Конструктивно устройство выполнено в виде единого блока, содержащего датчик, индикатор, измерительную плату, аккумуляторную батарею.
На лицевой стороне расположены табло четырехразрядного индикатора, выключатель питания и три кнопки режима работы: ДИАМЕТР, КАЛИБР, ИЗМЕРЕНИЕ, а на нижней торцевой стенке - разъем для подзарядки аккумуляторов.
Внутри корпуса установлена плата и преобразователь. Последний закреплен в верхней части корпуса. В месте расположения преобразователя снаружи на боковых стенках корпуса имеются две плавающие опоры для ориентации устройства при измерении.
Устройство контроля толщины изоляции УКТ-2 имеет программное обеспечение (ПО) со следующими идентификационными данными:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Загружаемый код | S3.ASM | — | 4714DBA0 | CRC |
Метрологически значимая часть ПО прошита во внутренней памяти устройства и защищена паролем изготовителя. При работе с устройством пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные; вследствие этого ПО не оказывает влияния на метрологические характеристики устройства. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Диапазон измерения толщины изоляции, мм | от 1 до 10 |
| Основная погрешность измерения, приведенная к верхнему пределу диапазона измерения, %, не более | ±5 |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды и влажности, %, не более | ±5 |
| Электрическое питание | автономное от 6-ти аккумуляторов НЛЦ-0,9 |
| Номинальное напряжение питания, В | 7,2 |
| Габаритные размеры, мм, не более | 220x85x50 |
| Масса, кг, не более | 0,87 |
| Время непрерывной работы от одного комплекта свежезаряженных аккумуляторов, часов, не менее | 8 |
| Вероятность безотказной работы в течение 2000ч, не менее | 0,91 |
Знак утверждения типа наносится на переднюю панель устройства и на титульный лист паспорта типографским способом.
| Наименование | Обозначение | Кол. | Примечание |
| 1 Устройство контроля толщины изоляции УКТ - 2 | 14-95.6.00.00.000 | 1 | С аккумуляторами НЛЦ - 0,9 -6 шт. |
| 2 Мера толщины (10мм) | 14-95.6.00.00.021 | 1 | |
| 3 Образец трубы(усеченная труба d=32мм) | 14-95.6.00.00.022 | 1 | |
| 4 Образец трубы (усеченная труба d=57 мм) | 14-95.6.00.00.022-01 | 1 | |
| 5 Образец трубы (усеченная труба d|=89мм) | 14-95.6.00.00.023 | 1 | |
| 6 Образец трубы (усеченная труба d=108мм) | 14-95.6.00.00.023-01 | 1 | |
| 7 Образец тру6ы (усеченная тру6а d=133мм) | 14-95.6.00.00.023-02 | 1 | |
| 8 Образец трубы (усеченная труба d=159мм) | 14-95.6.00.00.023-03 | 1 | |
| 9 Паспорт | 14-95.6.00.00.000 ПС | 1 | |
| 10 Методика поверки | МП 268-97 | 1 | |
| 11 Адаптер сетевой | ТУ 50-719-17-93 | 1 | |
| 12 Переходник | 14-95.6.00.00.030 | 1 | |
| 13 Упаковка | 14-95.6.02.00.040 | 1 | |
| 14 Мера толщины (1мм) | 14-95.6.00.00.24 | 1 | * |
| 15 Мера толщины (3мм) | 14-95.6.00.00.24-01 | 1 | * |
| 16 Мера толщины (5мм) | 14-95.6.00.00.24-02 | 1 | * |
| 17 Мера толщины (8мм) | 14-95.6.00.00.24-03 | 1 | * |
* Поставляется по требованию Заказчика
осуществляется в соответствии с документом Методика поверки МП 268-97 «Устройство контроля толщины изоляции УКТ-2», утвержденным ГП «Центр эталонов, стандартизации и метрологии» в 1997 г.
Основные средства поверки: Микрометр гладкий МК-25 по ГОСТ 6507-90, штангенциркуль ШЦ-III -250-0,05 по ГОСТ 166-89, набор образцов труб, входящий в комплект устройства, набор мер толщины, входящий в комплект устройства.
Сведения о методиках (методах) измерений содержатся в паспорте, поставляемом вместе с устройством.
Нормативные и технические документы, устанавливающие требования к устройствам контроля толщины изоляции УКТ-2.
ТУ РБ 00555028.039-97. «Устройство контроля толщины изоляции УКТ-2. Технические условия».
