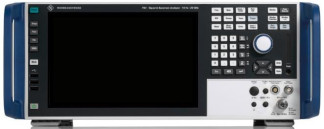

Анализаторы спектра FSV3030, 98618-26

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW FSV3000

Номер версии (идентификационный номер) ПО, не ниже

2.40

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

от 10 до 30^ 109

Номинальное значение частоты выхода опорного кварцевого генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 5ог

±Г10-7

Минимальное разрешение частотомера R, Гц

0,001

Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера, Гц

±(5ог • Гизм + R)1)

Диапазон полос обзора, Гц

0; от 10 до 30^ 109

Спектральная плотность мощности фазовых шумов на частоте 1 ГГ ц, при отстройке от несущей, дБ относительно уровня несущей, не более

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

-91

-101

-107

-115

-135

Номинальные значения полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, Гц

от 1 до 107

Номинальные значения полосы пропускания видеофильтра с шагом 1-2-3-5, Гц

от 1 до 107

Диапазон установки опорного уровня, дБ (1 мВт)2)

от -130 до +30

Средний уровень собственных шумов3), в диапазоне частот, дБ (1 мВт), не более

20 Гц

100 Гц

1 кГц

от 9 до 100 кГц не включ.

от 0,1 до 1 МГц не включ.

от 1 МГц до 1 ГГц не включ.

от 1 до 3 ГГ ц не включ.

от 3 до 6 ГГ ц не включ.

от 6 до 7,5 ГГц включ.

св. 7,5 до 15 ГГц включ.

св. 15 до 26,5 ГГц включ.

св. 26,5 до 30 ГГц

-100

-110

-120

-135

-145

-151

-149

-147

-145

-148

-145

-143

Диапазон и шаг перестройки аттенюатора СВЧ, дБ

от 0 до 75 через 1

Диапазон и шаг перестройки электронного аттенюатора для частот до 7,5 ГГц, дБ

от 0 до 25 через 1

1

2

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц при ослаблении аттенюатора СВЧ 10 дБ, дБ

±0,2

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц в диапазоне частот, при ослаблениях аттенюатора СВЧ 10, 20, 30, 40 дБ, дБ, не более от 20 Гц до 9 кГц не включ.

от 9 кГц до 10 МГц не включ.

от 10 МГц до 3,6 ГГц не включ.

от 3,6 до 7,5 ГГц включ.

св. 7,5 до 13,6 ГГц включ.

св. 13,6 до 30 ГГц

±1,0 ±0,5 ±0,3 ±0,5 ±1,5 ±2,0

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления аттенюатора СВЧ на частоте 64 МГц относительно ослабления 10 дБ, дБ

±0,2

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров относительно полосы пропускания 10 кГц, дБ

±0,1

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений от 0 до минус 70 дБ относительно опорного уровня, дБ

±0,12

Относительный уровень помех Dимз, обусловленных интермодуляционными искажениями третьего порядка, выраженный в виде точки пересечения третьего порядка (TOI), при входном уровне минус 15 дБ (1 мВт) и разнесении между тонами 10 кГц в диапазоне частот от 0,01 до 30 ГГц, дБ (1 мВт), не менее

15

Уровень подавления каналов приема зеркальных частот, промежуточных частот, в диапазоне частот от 0,02 до 30 ГГц, дБ относительно несущей, не более

-80

Уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более от 1 МГц до 7,5 ГГц включ.

св. 7,5 до 30 ГГц

-103

-100

КСВН входа (аттенюатор СВЧ 10 дБ), в диапазоне частот, не более от 10 МГц до 3,5 ГГц включ.

св. 3,5 до 18 ГГц включ.

св. 18 до 26,5 ГГц включ.

св. 26,5 до 30 ГГц

1,5

2,0

2,2

2,5

1) где Fизм - измеряемая частота, Гц;

2) дБ (1 мВт) - децибел относительно 1 мВт;

3) нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении аттенюатора СВЧ 0 дБ, детекторе выборки, тип трассы - усреднение, тип усреднения - логарифмический

Наименование характеристики

Значение

Разъем СВЧ входа

3,5 мм, «вилка»

Условия эксплуатации:

-температура окружающей среды, C

-относительная влажность воздуха, %

от +20 до +30 от 40 до 90

Масса, кг, не более

16

Габаритные размеры (ширинахвысотахглубина), мм

462x197x417

Напряжение питания от сети переменного тока, В

от 100 до 240

Частота питания от сети переменного тока, Гц

от 50 до 60

Потребляемая мощность, Вт, не более

300

Время прогрева, мин

30

Наименование

Обозначение

Количество

Анализатор спектра

FSV3030

1 шт.

Опция кварцевого опорного генератора повышенной точности

B4

1 шт.

Опция платы дополнительных интерфейсов (выход ПЧ; интерфейс GPIB)

B5

1 шт.

Опция управления внешним генератором по интерфейсу LAN

B10

1 шт.

Опция электронного аттенюатора с шагом 1 дБ

B25

1 шт.

Опция поддержки преобразователей мощности

K9

1 шт.

Опция измерения фазового шума

K40

1 шт.

Руководство по эксплуатации

-

1 экз.
