| Номер в госреестре | 98140-26 |
| Наименование СИ | Счетчики тепла с радиомодулем |
| Обозначение типа СИ | ИОН |
| Изготовитель | Общество с ограниченной ответственностью «ИнТехСервис» |
| Год регистрации | 2026 |
| Срок свидетельства | 01.04.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики тепла с радиомодулем ИОН (далее - теплосчетчики) предназначены для измерений объемного расхода жидкости, температуры, разности температур теплоносителя и измерений текущего времени в автономном режиме в закрытых системах тепло-и водоснабжения, вычисления количества тепловой энергии и отображения тепловой мощности.
Принцип действия теплосчетчиков основан на измерении первичным преобразователем объема, температуры, разности температур и последующей обработке информации по заданному алгоритму, а также преобразовании полученных аналоговых сигналов в цифровые, обработке полученной информации с последующим вычислением объемного расхода, количества тепловой энергии и отображением тепловой мощности, а также измерений текущего времени в автономном режиме.
Конструктивно теплосчетчики состоят из первичного преобразователя (датчика) объемного расхода, двух пар термопреобразователей сопротивления и вычислителя.
Первичный преобразователь объемного расхода теплосчетчиков устанавливается в подающий и обратный трубопроводы в закрытых системах теплоснабжения.
Ультразвуковой преобразователь расхода измеряет расход теплоносителя с помощью ультразвуковых импульсов, попеременно посылаемых в направлении потока и против него. Время прохождения сигнала от излучателя к приемнику в направлении потока сокращается. Время прохождения против потока соответственно увеличивается. На основе разности измеренных значений времени рассчитывается расход.
Комплект термопреобразователей сопротивления измеряет температуру теплоносителя в прямом и обратном трубопроводах.
Результаты измерений преобразователя расхода и комплекта термопреобразователей сопротивления при помощи проводной связи передаются в вычислитель.
Теплосчетчики выпускаются в двух модификациях ИОН и ИОН-Велес: модификация ИОН-Велес, в отличие от модификации ИОН, имеет выходной импульсный сигнал для передачи измеренной информации на сервер диспетчеризации.
Заводской номер наносится на боковую панель теплосчетчиков любым технологическим способом в виде цифрового кода.

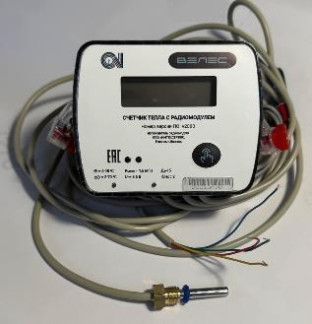

Общий вид теплосчетчиков и места ограничения доступа к местам настройки (регулировки) и места нанесения заводского номера представлены на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Пломба с нанесением знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
а) вычислитель с термопреобразователями сопротивления
б) первичный преобразователь расхода
Рисунок 1 - Общий вид теплосчетчиков с указанием места нанесения заводского номера, места нанесения знака утверждения типа и места ограничения доступа к местам настройки (регулировки)
Программное обеспечение (далее - ПО) теплосчетчиков состоит из встроенного ПО. Встроенное ПО является метрологически значимым и устанавливается в интегрированной памяти при выпуске теплосчетчика из производства.
ПО предназначено для сбора, преобразования, обработки, отображения на дисплее (индикаторном устройстве) вычислителя измерительной информации, а также передачи результатов измерений и диагностической информации.
Метрологические характеристики теплосчетчиков нормированы с учетом влияния встроенного ПО.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО теплосчетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | IoN2003RF |
| Номер версии (идентификационный номер ПО), не ниже | v2003 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Нижний предел измерений объемного расхода Gн жидкости, м3/ч | 0,012 |
| Верхний предел измерений объемного расхода Gb жидкости, м3/ч | 1,2 |
| Пределы допускаемой относительной погрешности измерений объемного расхода жидкости, % | ±(2+0,02^Gb/G1)) |
| Диапазон измерений температуры теплоносителя, °С | от +4 до +95 |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6+0,004Ч2)) |
| Наименьший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Atn, °С | 3 |
| Наибольший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Atb, °С | 70 |
| Пределы допускаемой относительной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах, % | ±(0,5+3^/А^)) |
| Пределы допускаемой относительной погрешности измерений тепловой энергии теплосчетчика, % | ±(3+4-Atn/At +0,02^Gb/G) |
| Пределы допускаемой относительной погрешности измерений текущего времени в автономном режиме, % | ±0,05 |
| П р и м е ч а н и я: 1 - G - измеренное значение объемного расхода теплоносителя, м3/ч. 2 -1 - измеренное значение температуры прямого или обратного потоков теплоносителя, °С. 3 - At - измеренное значение разности температур, °С. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Коммуникационный протокол выходного цифрового сигнала (RS-485) | M-Bus |
| Коммуникационный протокол выходного цифрового сигнала (868 МГц) | RTH |
| Диаметр условного прохода Ду, мм | 15* |
| Порог чувствительности, м3/ч | 0,003 |
| Максимальное рабочее давление, МПа | 1,6 |
| Потеря давления при постоянном расходе Gb, МПа, не более | 0,025 |
| Степень защиты первичного преобразователя измерений объема, температуры и разности температур, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP54 |
| Параметры электрического питания: - напряжение постоянного тока от стационарного источника питания, В - номинальное напряжение постоянного тока от встроенного элемента питания, В | от 21,6 до 26,4 3,6 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 110х80х96 |
| Масса, кг, не более | 0,75 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +35 °С, %, не более | от +5 до +55 95 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 104 000 |
| Средний срок службы, лет | 12 |
наносится на титульный лист паспорта типографским способом и на лицевую панель теплосчетчика любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик тепла с радиомодулем | ИОН | 1 шт. |
| Паспорт | IoN2003RF ПС | 1 экз. |
| Руководство по эксплуатации | IoN2003RF РЭ | 1 экз. |
| Упаковка | - | 1 шт. |
приведены в разделе 1.10 «Сбор информации» документа IoN2003RF РЭ «Счетчик тепла с радиомодулем ИОН. Руководство по эксплуатации».
ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ДСВР.421443.203 «Счетчики тепла с радиомодулем ИОН. Технические условия»
