| Номер в госреестре | 98134-26 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | Территориально-производственное предприятие «Когалымнефтегаз» Общество с ограниченной ответственностью «ЛУКОЙЛ-Западная Сибирь» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - РГС) предназначен для измерения объёма жидкости.
Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.
РГС представляет собой закрытый горизонтальный цилиндрический сосуд, оснащённый люками и патрубками.
РГС, заводской номер 216, расположен на территории приемо-сдаточного пункта «Северо-Губкинский» ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь».
Заводской номер в виде цифрового обозначения нанесён методом аэрографии на информационной табличке установленной на крышке горловины резервуара. Нанесение знака поверки на РГС не предусмотрено. Пломбирование РГС не предусмотрено.
Общий вид РГС на месте эксплуатации представлен на рисунке 1.
ПСП .CwefC-Tyt’WOW'OHOI №581 ЦППН ПГМ ТПП •Кэгалыинефтепя»
ЕПП 12 5-2000-1300-3K
ДРЕНАЖНАЯ ЕМКОСТЬ №3 т^тсчмдя »»ефтъ с У УН |
V-12.5M I "
₽рдб - 0.07МП-МИМ
Базовая высота 3602мм Максимальный предельный уровень наполнения 1800мм|
ДЕ-3 Рег.1*5504 £0 17 07.20271 ги 29.07 2027 ИСС 29.07.2029

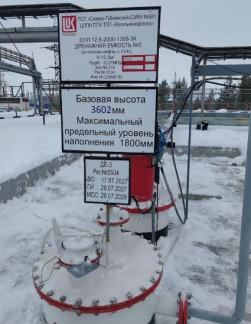

Рисунок 1 - РГС на месте эксплуатации
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости, % (объёмный метод) | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от - 50 до + 50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 | 1 |
| Паспорт | 1 |
приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
