| Номер в госреестре | 98132-26 |
| Наименование СИ | Система измерений количества и показателей качества нефти «Северо-Комсомольское – КНПС Пурпе» |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти «Северо-Комсомольское - КНПС Пурпе» (далее - СИКН) предназначена для автоматизированных измерений количества и показателей качества товарной нефти, поступающей с площадки ЦПС Северо-Комсомольского месторождения в магистральный нефтепровод «Ванкорское месторождение-НПС «Пурпе».
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из:
- блока фильтров (рабочий и резервный фильтр);
- блока измерительных линий (две рабочие и одна контрольно-резервная измерительные линии, входной и выходной коллекторы);
- блока измерений показателей качества нефти;
- пробозаборного устройства;
- узла подключения передвижной поверочной установки;
- стационарной трубопоршневой поверочной установки;
- технологических и дренажных трубопроводов;
- системы сбора, обработки информации и управления.
В состав СИКН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- счетчики-расходомеры массовые Штрай-Масс (№70629-18);
- датчики давления ЭМИС-БАР (№ 72888-18);
- преобразователи температуры программируемые ТСПУ 031 (№ 46611-16);
- влагомеры нефти поточные УДВН-2п (№ 77816-20);
- преобразователи плотности и расхода CDM, модификации CDM100P (№ 63515-16);
- преобразователи плотности и вязкости FVM (№ 62129-15);
- расходомер-счетчик жидкости ультразвуковой OPTISONIC модель 3400 (№ 80128-20);
- комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (№ 52866-13) (далее - ИВК);
- установка поверочная трубопоршневая двунаправленная OGSB, рег. № 62207-15.
Вспомогательные устройства и технические средства:
- термометры и манометры для местной индикации и контроля температуры и давления;
- автоматизированное рабочее место (далее - АРМ) оператора;
- фильтры с быстросъемными крышками;
- пробоотборник автоматический по ГОСТ 2517;
- пробоотборник ручной;
- термостатирующий цилиндр;
- прибор УОСГ-100 СКП;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН указан на фирменной табличке методом лазерной маркировки и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.

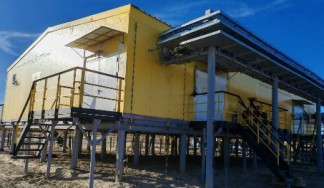

Общий вид СИКН и место крепления маркировочной таблички показаны на рисунке 1.
Фотография маркировочной таблички показана на рисунке 2.
Место крепления маркировочной таблички
Рисунок 1 - Общий вид СИКН и место крепления маркировочной таблички
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ИВК (основной и резервный) | АРМ оператора | |
| Идентификационное наименование ПО | Abak.bex | ОЗНА- Flow 3.5 |
| Номер версии (идентификационный номер) ПО | 1.0 | 3.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 4069091340 | 9259ССВЕ |
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3. Показатели надежности приведены в таблице 4.
аблица 2 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода нефти, т/ч | от 124,2 до 626,0 |
| Пределы допускаемой относительной погрешности измерений массы нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858 |
| Количество измерительных линий, шт. | 3 (2 рабочих, 1 контрольнорезервная) |
| Давление нефти на входном коллекторе СИКН с учетом ее подключения к технологическим трубопроводам, МПа | от 0,40 до 1,48 |
| Диапазон измерений температуры нефти, °C | от +5 до +45 |
| Диапазон плотности рабочей среды в рабочих условиях, кг/м3 | от 893 до 974 |
| Вязкость кинематическая в рабочих условиях, мм2/с (сСт), не более | 815,50 |
| Массовая доля воды, %, не более | 0,5 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Массовое содержание механических примесей, %, не более | 0,05 |
| Содержание парафина, %, не более | 6,0 |
| Массовая доля сероводорода, млн-1 (ppm), не более | 20 |
| Массовая доля серы, %, не более | 0,9 |
| Массовая доля метил- и этил- меркаптанов в сумме, млн-1 (ppm), не более | 40 |
| Содержание свободного газа | не допускается |
| Давление насыщенных паров при максимальной температуре нефти, кПа (мм рт. ст.), не более | 66,7 (500) |
П Продолжение таблицы 3
| Наименование характеристики | Значение |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа, не более - в рабочем режиме - в режиме поверки | 0,2 0,4 |
| Режим работы СИКН | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380 (трехфазное), 220 (однофазное) 50 |
| Условия эксплуатации: - температура воздуха в блок-боксе СИКН, °С, не менее | +5 |
аблица 4 - Показатели надежности СИКН
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 20 |
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность СИКН приведена в таблице 5.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти «Северо-Комсомольское - КНПС Пурпе», заводской № 726 | _ | 1 шт. |
| Руководство по эксплуатации | ОИ 726.00.00.00.000 РЭ | 1 экз. |
«ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти «Северо-Комсомольское - КНПС Пурпе» (свидетельство об аттестации № RA.RU.314707/12409-25 от 24.12.2025 г.)
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.1.1)
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
