| Номер в госреестре | 98131-26 |
| Наименование СИ | Система измерений количества и показателей качества нефти СИКН № 834 |
| Изготовитель | Общество с ограниченной ответственностью «Домодедовский опытный машиностроительный завод» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти СИКН № 834 (далее -СИКН) предназначена для автоматизированных измерений массового расхода, массы и показателей качества нефти.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из следующих функциональных частей:
- блок фильтров;
- блок измерительных линий;
- блок измерений показателей качества нефти;
- пробозаборное устройство;
- узел подключения передвижной поверочной установки;
- блок стационарной поверочной установки;
- технологические и дренажные трубопроводы;
- система сбора, обработки информации и управления.
В состав СИКН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- Счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260 (№ 77657-20) (далее - СРМ);
- Датчики давления Агат-100МТ (№ 74779-19);
- Термопреобразователи прецизионные ПТ 0304-ВТ (№ 77963-20);
- Преобразователь плотности и расхода CDM (№ 63515-16);
- Влагомеры нефти поточные УДВН-2п (№ 77816-20);
- Расходомер-счетчик ультразвуковой УРСВ ВЗЛЕТ МР (№ 84382-22);
- комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (№ 52866-13) (далее - ИВК);
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора;
- фильтры с быстросъемными крышками;
- пробоотборники автоматические;
- пробоотборник ручной;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН указан на фирменной табличке лазерной гравировкой и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - буквенно-цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.

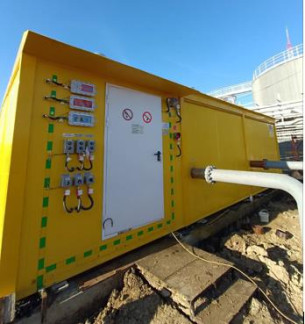

Общий вид СИКН и место крепления маркировочной таблички показаны на рисунке 1.
Маркировочная табличка
Рисунок 1 - Общий вид СИКН и место крепления маркировочной таблички
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ИВК (основной и резервный) | АРМ оператора | |
| Идентификационное наименование ПО | Abak.bex | mDLL.dll |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.2.5.16 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 4069091340 | ef9f814ff4180d55bd 94d0debd230d76 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | MD5 |
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти, т/ч (м3/ч) | от 90 (94) до 180 (262) |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 518582002, ГОСТ 31378-2009 |
| Давление измеряемой среды на входе в СИКН, МПа - минимально допустимое - максимально допустимое - расчетное | 0,05 1,0 1,6 |
| Температура измеряемой среды, °С - минимальная - максимальная | +5 +50 |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа, не более - в рабочем режиме - в режиме поверки и контроля метрологических характеристик | 0,2 0,4 |
| Вязкость кинематическая, мм2/с (сСт), не более - при температуре измеряемой среды +20 °С | 50 |
| Плотность измеряемой среды, кг/м3 - при температуре + 20 °С - минимальная - максимальная | от 714 до 950 688,1* 960,2** |
| Давление насыщенных паров, кПа (мм рт.ст) - при температуре +20 °С - предельное в соответствии с ГОСТ Р 51858-2002, не более | от 9,5 до 48,8 (от 71,0 до 366,0) 66,7 (500) |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Массовая доля серы, %, не более | 1,8 |
| Массовая доля парафина, %, не более | 6,0 |
| Массовая доля воды, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Массовая доля сероводорода, млн—1(ррт), не более | 20,0 |
| Содержание свободного газа | не допускается |
| Режим работы СИКН | непрерывный, с периодической откачкой |
| Электропитание | 380±38 В/50 Гц 220±22 В/50 Гц |
| Температура воздуха внутри помещений, °С - помещение блочно-модульного здания блока технологического - помещение блок-бокса блока операторной | не ниже +10 от +18 до +25 |
| Срок службы, лет, не менее | 20 |
| * - при давлении 0,05 МПа и температуре +50 °С * * - при давлении 1,0 МПа и температуре +5 °С | |
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность СИКН приведена в таблице 4.
Таблица 4 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти СИКН № 834, заводской № DZS240025 | 1 шт. | |
| Руководство по эксплуатации | Д 263.00.00.000 РЭ | 1 экз. |
| Паспорт | Д 263.00.00.000 ПС | 1 экз. |
приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти СИКН № 834» (свидетельство об аттестации № RA.RU.314707/4709-25 от 29.05.2025 г., рег. № ФР.1.29.2025.51716).
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1)
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
