| Номер в госреестре | 98107-26 |
| Наименование СИ | Микрометры гладкие |
| Изготовитель | Общество с ограниченной ответственностью Торговый Дом «Контрольные Технологии» |
| Год регистрации | 2026 |
| Срок свидетельства | 25.03.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры гладкие (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются типа МК с отсчетом показаний:
- по шкалам стебля и барабана;
- по шкалам стебля и барабана с нониусом;
- по электронному цифровому отсчетному устройству.
Микрометры состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройства. Микрометры с отсчетом по электронному цифровому отсчетному устройству могут быть изготовлены без стопорного устройства.
Для установки в начальное положение микрометры с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 275 мм включительно - плоские, а более 275 мм - сферические.
Микрометры с отсчетом показаний по шкалам стебля и барабана и по электронному цифровому отсчетному устройству изготавливаются классов точности 1 и 2, отличающиеся между собой метрологическими характеристиками.
Скоба микрометра может быть синего, серого или серебристого цвета.
Цвет скобы, термоизолирующих накладок, корпуса цифрового отсчетного устройства, а также материал изготовления устройства, обеспечивающего постоянство измерительного усилия в заданных пределах, могут быть изменены изготовителем.
Пример условного обозначения:
- микрометра с отсчетом показаний по шкалам стебля и барабана, с диапазоном измерений от 25 до 50 мм, класса точности 1:
МК50-1
- микрометра с отсчетом показаний по шкалам стебля и барабана с нониусом, с диапазоном измерений от 0 до 25 мм:
МК Н25
- микрометра гладкого с отсчетом показаний по электронному цифровому отсчетному устройству, с диапазоном измерений от 50 до 75 мм, класса точности 2:
МК Ц75-2
Товарный знак
наносится на паспорт микрометров типографским методом,
на скобу или другой элемент микрометра методом лазерной маркировки или в виде наклейки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировкой, краской или тиснением в местах, указанных на рисунках 11-12.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид микрометров указан на рисунках 1-10.

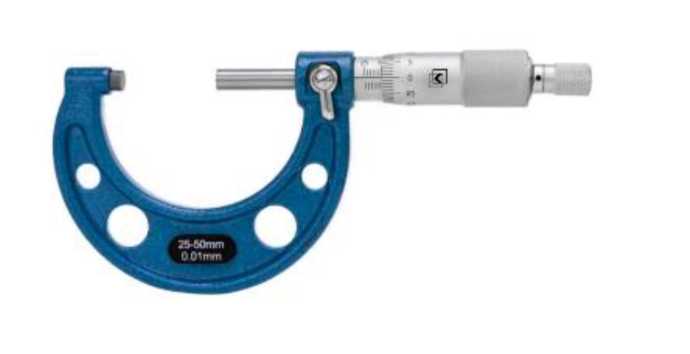

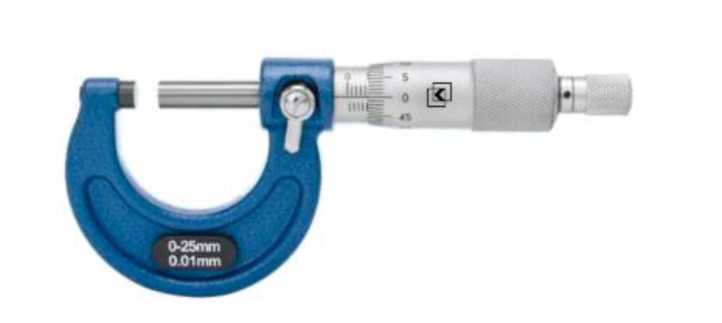

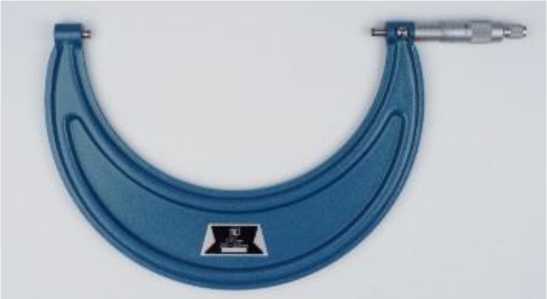

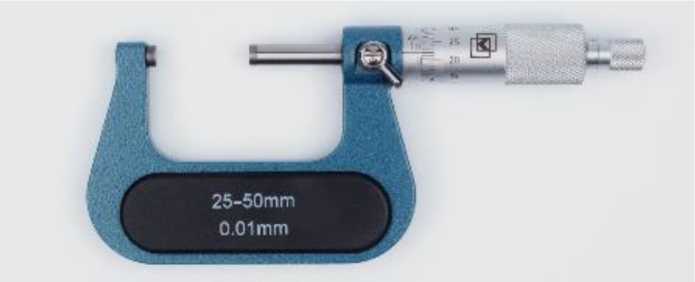

Рисунок 2 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана
Рисунок 1 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана
Рисунок 3 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана
Рисунок 4 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана
Рисунок 5 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана

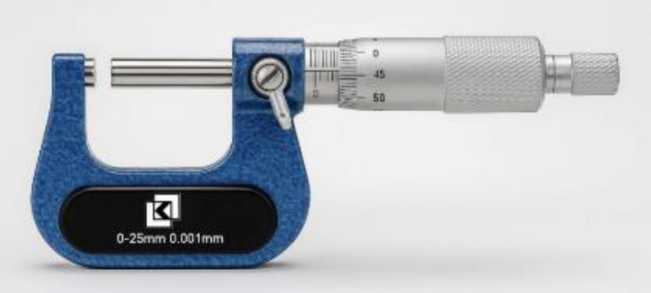

Рисунок 6 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана с нониусом

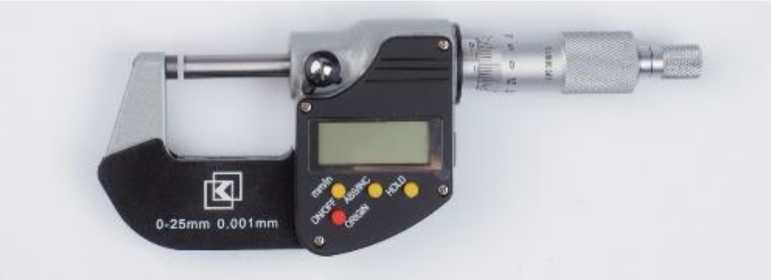

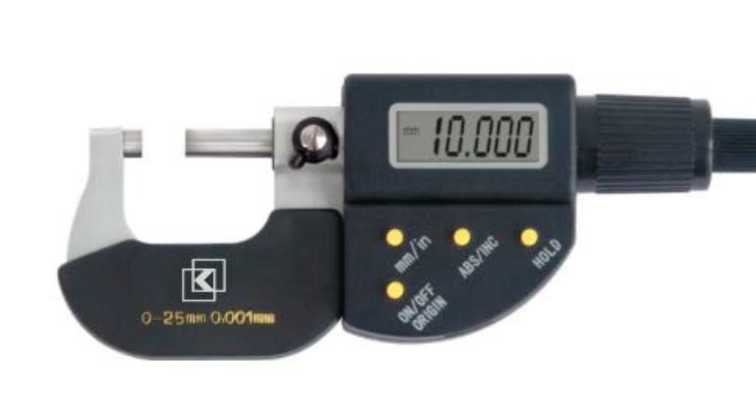

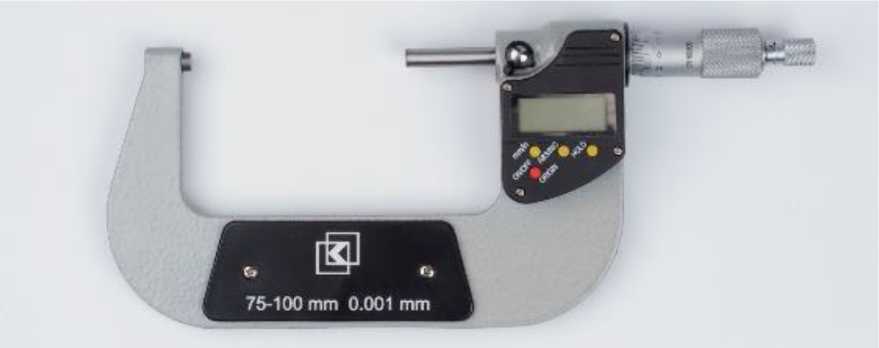

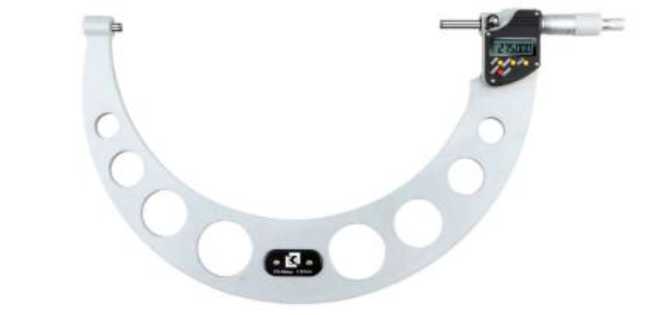

Рисунок 7 - Общий вид микрометров с отсчетом показаний по электронному цифровому отсчетному устройству
Рисунок 8 - Общий вид микрометров с отсчетом показаний по электронному цифровому отсчетному устройству
Рисунок 9 - Общий вид микрометров с отсчетом показаний по электронному цифровому отсчетному устройству
Рисунок 10 - Общий вид микрометров с отсчетом показаний по электронному цифровому отсчетному устройству

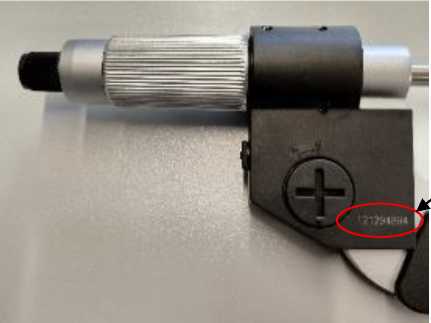

Место нанесения заводского номера

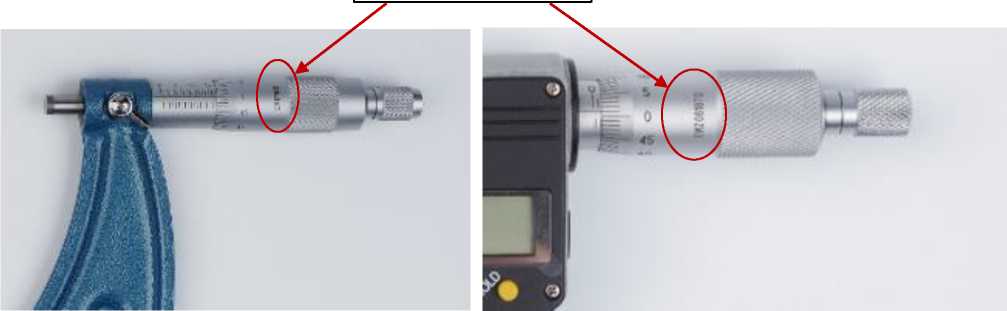

Рисунок 11 - Места нанесения заводского номера
Рисунок 12 - Места нанесения заводского номера
Место нанесения заводского номера
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер электронного цифрового отсчетного устройства микрометров на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров с отсчетом показаний по электронному цифровому отсчетному устройству исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Пределы допускаемой абсолютной погрешности измерений микрометров в любой точке диапазона измерений при нормируемом измерительном усилии, указанным в таблице 2, и температуре, не превышающей значений, указанных в таблице 8, а также допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н________________________
| Диапазон измерений микрометра, мм | Пределы допускаемой абсолютной погрешности микрометра, мкм, с отсчетом показаний | Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, мкм | ||||
| по шкалам стебля и барабана классов точности | по шкалам стебля и барабана с нониусом | по электронному цифровому устройству классов точности | ||||
| 1 | 2 | 1 | 2 | |||
| От 0 до 25 | ±2,0 | ±4,0 | ±2,0 | ±2,0 | ±4,0 | 2,0 |
| От 25 до 50 | ±2,5 | |||||
| От 50 до 75 | ±3,0 | 3,0 | ||||
| От 75 до 100 | ±3,0 | |||||
| От 100 до 125 | ±3,0 | ±5,0 | _ | 4,0 | ||
| От 125 до 150 | ||||||
| От 150 до 175 | 5,0 | |||||
| От 175 до 200 | ||||||
| От 200 до 225 | ±4,0 | ±6,0 | ±4,0 | 6,0 | ||
| От 225 до 250 | ||||||
| От 250 до 275 | ||||||
| От 275 до 300 | ||||||
| От 300 до 400 | ±5,0 | ±8,0 | 8,0 | |||
| От 400 до 500 | 10,0 | |||||
| От 500 до 600 | ±6,0 | ±10,0 | 12,0 | |||
Таблица 2 - Значение отсчета показаний, измерительное усилие и его колебание, допуск плоскостности измерительных поверхностей
| Наименование характеристики | Значение |
| Значение отсчета показаний, мм: - по шкалам стебля и барабана - по шкалам стебля и барабана с нониусом - по электронному цифровому отсчетному устройству | 0,01 0,001 0,001 |
| Измерительное усилие, Н | От 5 до 10 |
| Колебание измерительного усилия, Н, не более | 2 |
| Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности: - 1 - 2 | 0,6 0,9 |
| Примечание: - Для микрометров с отсчетом показаний по шкалам стебля и барабана с нониусом допуск плоскостности измерительных поверхностей соответствует нормам для микрометров класса точности 1 | |
Таблица 3 - Допуск параллельности плоских измерительных поверхностей
| Тип микрометра | Диапазон измерений микрометра, мм | Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | |
| 1 | 2 | ||
| МК | От 0 до 25 | 1,5 | 2,0 |
| От 25 до 50 | 2,0 | ||
| От 50 до 75 От 75 до 100 | 3,0 | 3,0 | |
| От 100 до 125 От 125 до 150 От 150 до 175 От 175 до 200 | 4,0 | ||
| От 200 до 225 От 225 до 250 | 4,0 | 6,0 | |
| От 250 до 275 От 275 до 300 От 300 до 400 | 5,0 | 8,0 | |
| От 400 до 500 | 7,0 | 10,0 | |
| От 500 до 600 | 12,0 | ||
Примечание:
1. На расстоянии до 0,5 мм от краев измерительных поверхностей допускаются завалы
2. Для микрометров с отсчетом показаний по шкалам стебля и барабана с нониусом допуск параллельности измерительных поверхностей соответствует нормам для микрометров класса точности 1
Таблица 4 - Метрологические характеристики установочных мер
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера микрометров класса точности, мкм | Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
| 1 | 2 | ||
| 25; 50; 75 | ±1,0 | ±1,5 | 0,50 |
| 100; 125 | ±1,2 | ±2,0 | 0,75 |
| 150; 175 | 1,00 | ||
| 200; 225; 250;275 | ±1,5 | 1,50 | |
| 325; 375; 425;475 | ±2,0 | ±3,5 | _ |
| 525;575 | ±4,0 | _ | |
Примечание: - Для микрометров с отсчетом по шкалам стебля и барабана с нониусом допускаемое отклонение установочных мер от номинального размера соответствует нормам для микрометров класса точности 1.
Таблица 5 -Технические характеристики
| Наименование характеристики | Значение |
| Расстояние от стебля до измерительной кромки барабана, мм, не более | 0,45 |
| Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более | 0,15 |
| Шаг микровинта, мм | 0,5 |
| Перекос плоской измерительной поверхности микрометрического винта, закрепленного стопорным устройством, для микрометров с верхними пределами диапазонов измерений: - до 100 мм включ. - св. 100 мм | 1 2 |
| Параметр шероховатости Ra измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более | 0,08 |
Таблица 6 - Вылет скобы, габаритные размеры и масса
| Диапазон измерений, мм | Вылет скобы, мм, не менее | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | |||
| От 0 до 25 | 16,5 | 350 | 170 | 56 | 0,50 |
| От 25 до 50 | 29,0 | 350 | 230 | 56 | 0,60 |
| От 50 до 75 | 41,5 | 350 | 230 | 56 | 0,70 |
| От 75 до 100 | 54,0 | 350 | 260 | 56 | 0,80 |
| От 100 до 125 | 66,5 | 150 | 275 | 50 | 0,83 |
| От 125 до 150 | 79,0 | 163 | 290 | 50 | 0,85 |
| От 150 до 175 | 91,5 | 175 | 320 | 50 | 0,97 |
| От 175 до 200 | 104,0 | 190 | 350 | 50 | 1,20 |
| От 200 до 225 | 116,5 | 219 | 370 | 50 | 1,55 |
| От 225 до 250 | 129,0 | 221 | 400 | 50 | 1,57 |
| От 250 до 275 | 141,5 | 254 | 440 | 50 | 1,31 |
| От 275 до 300 | 154,0 | 267 | 480 | 50 | 1,42 |
| От 300 до 400 | 216,0 | 342 | 550 | 50 | 2,40 |
| От 400 до 500 | 266,0 | 365 | 650 | 50 | 4,01 |
| От 500 до 600 | 316,0 | 435 | 775 | 50 | 5,17 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 3000 |
Таблица 8 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С, для микрометров с верхним пределом диапазона измерений: - до 150 мм включ. - св. 150 до 500 мм включ. - св. 500 до 600 мм - относительная влажность воздуха, % | От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
наносится на титульный лист паспорта типографским методом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр гладкий | - | 1 шт. |
| Элемент питания для микрометров с отсчетом показаний по электронному цифровому отсчетному устройству | - | 1 шт. |
| Установочные меры для микрометров с верхним пределом диапазона измерений: - от 50 до 300 мм - от 400 до 600 мм | - | 1 шт. 2 шт. |
| Соединительные гильзы (для микрометров с верхним пределом диапазона измерений более 300 мм) | - | 1 компл. |
| Ключ (кроме микрометров с отсчетом показаний по электронному цифровому отсчетному устройству) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в п.7 «Заметки по эксплуатации, порядок работы» паспорта на микрометр.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
ГОСТ 6507-90 «Микрометры. Технические условия».
