| Номер в госреестре | 98104-26 |
| Наименование СИ | Машина испытательная универсальная |
| Обозначение типа СИ | WDW-50E |
| Изготовитель | «Beijing TIME High Technology Ltd.» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная универсальная WDW-50E (далее - машина) предназначена для измерений силы и определения параметров прочности материалов и изделий при статическом растяжении и сжатии
Принцип действия машины испытательной универсальной WDW-50E основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Машина испытательная универсальная WDW-50E имеет электромеханический сервопривод, работающий на переменном токе, и компьютерную систему управления и обработки результатов измерений. Двухканальный цифровой усилитель и контроллер позволяют осуществлять автоматический контроль связью за нагрузкой, деформацией и перемещением траверсы. Измеряемые параметры обрабатываются компьютером и выводятся на экран его монитора.
Конструктивно машина испытательная универсальная WDW-50E состоит из основания, нагружающего устройства и системы управления и обработки результатов. Нагружающее устройство представляет собой закрепленную на основании силовую раму с двумя колоннами, двумя ходовыми винтами и подвижной траверсой, на которой закреплён датчик силы.
Система управления и обработки результатов состоит из блока управления, размещенного снизу основания и закрытого металлического крышками, и платы контроллера, устанавливаемого внутри системного блока компьютера.
Нанесение знака поверки на машину не предусмотрено. Заводской номер, обеспечивающий идентификацию машины в виде цифрового обозначения, состоящий из арабских цифр, нанесен на маркировочную табличку (шильд) методом наклейки, установленную на корпусе машины. Заводской номер машины - 102515.

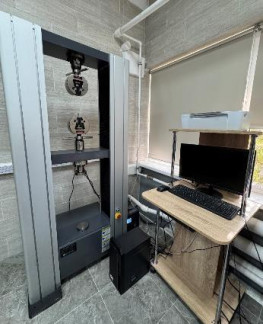

Общий вид машины и маркировочной таблички с указанием места нанесения заводского номера приведен на рисунках 1 и 2. Пломбирование машин не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
31 ^-Jwnw-SOE I Model
Й} F : F102515 Serial No.
€’1Ш II
Microcomputer Controlled Electronic Universal Testing Machine 11
Beijing Time High Technology Ltd.
ft 1ft Grade
iBr НЖ: 20Z5-05
Date
Место нанесения маркировочной таблички
Рисунок 1- Общий вид машины и маркировочной таблички с указанием места нанесения заводского номера
Программное обеспечение (далее - ПО) испытательной машины - внешнее. ПО устанавливается на персональный компьютер, под управление операционной системы Windows. ПО является целиком метрологически значимым.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Т а б л и ц а 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FastTest |
| Номер версии (идентификационный номер ПО) | V1.2.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ |
Т а б л и ц а 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшая предельная нагрузка, кН | 50 |
| Пределы допускаемой относительной погрешности силоизмерителя, % | ± 1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Масса, кг, не более | 550 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 580 868 1836 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 1000 |
нанесен на маркировочную табличку и на титульный лист инструкции по эксплуатации типографским способом.
Таблица 5- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная | WDW-50E | 1 шт. |
| Персональный компьютер | _ | 1 шт. |
| Программное обеспечение | _ | 1 шт. |
| Принтер | _ | 1 шт. |
| Руководство по эксплуатации. Паспорт | _ | 1 экз. |
приведены в разделе 4 «Устройство и принцип работы изделия и составных частей» руководства по эксплуатации.
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498.
