| Номер в госреестре | 98102-26 |
| Наименование СИ | Комплекты нейтральных ослабителей |
| Обозначение типа СИ | КНО-6 |
| Изготовитель | Акционерное общество «СПЭК» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты нейтральных ослабителей КНО-6 (далее по тексту - комплекты) предназначены для использования в качестве мер спектрального коэффициента направленного пропускания при проведении контроля извещателей пожарных дымовых и других устройств, принцип действия которых основан на регистрации изменения оптической плотности среды в диапазоне длин волн от 700 до 1050 нм.
В состав комплектов входят девять нейтральных светофильтров (ослабителей) с различными спектральными коэффициентами направленного пропускания.
Значения спектрального коэффициента пропускания светофильтров определяются маркой и толщиной стекла. Каждый светофильтр представляет собой плоскопараллельную пластину, установленную в металлическую оправу.
Для установки светофильтров при измерениях в комплект поставки входит кювета.
К утверждаемому типу средства измерений относятся комплекты нейтральных ослабителей КНО-6 с заводскими номерами 5, 6, 8. Заводские номера в цифровом формате нанесены на маркировочную табличку, которая крепится на верхнюю панель методом этикетирования.
Нанесение знака поверки на комплекты не предусмотрено.
Внешний вид комплектов и место крепления маркировочной таблички представлены на рисунках 1 и 2.
Место крепления маркировочной таблички
Рисунок 1 - Внешний вид комплекта в закрытом виде с указанием места крепления маркировочной таблички

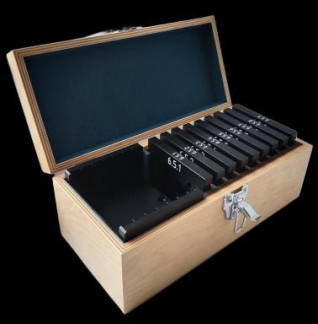

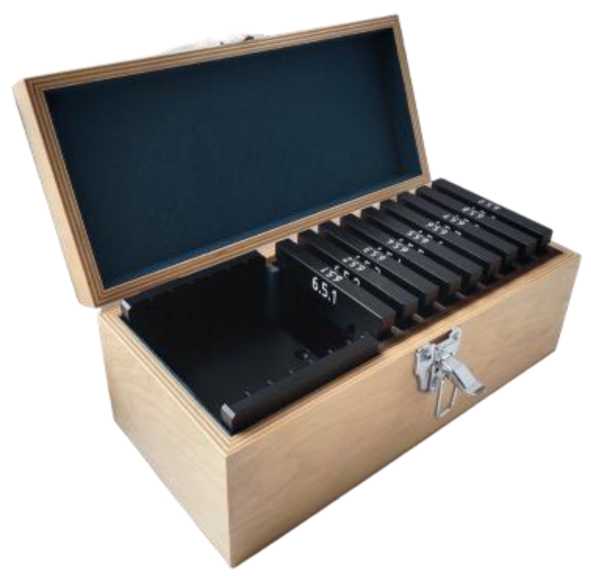

Рисунок 2 - Внешний вид комплекта в открытом виде
Метрологические и технические характеристики и показатели надежности комплектов представлены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный коэффициент направленного пропускания на длине волны 900 нм, % | |
| 1 | 98,0+2,0 |
| 2 | 98,0+2,0 |
| 3 | 98,0+2,0 |
| 4 | 95,0 ± 5,0 |
| 5 | 90,0 ± 5,0 |
| 6 | 80,0 ± 5,0 |
| 7 | 60,0 ± 5,0 |
| 8 | 50,0 ± 5,0 |
| 9 | 40,0 ± 5,0 |
| Пределы допускаемой абсолютной погрешности спектрального коэффициента направленного пропускания, % | ±0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | от +15 до +25 |
| - температура окружающего воздуха, °С | |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры оправы, мм, не более: | |
| - длина | 110 |
| - высота | 105 |
| - ширина | 12 |
| Габаритные размеры светофильтра в оправе, мм, не более | 65х65 |
| Масса комплекта, кг, не более | 4,5 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Ослабитель | ДКЯГ.203561-006 | 9 |
| Кювета | ДКЯГ.203333-001 | 1 |
| Комплект принадлежностей: - замша - кисточка с грушей | 1 1 | |
| Руководство по эксплуатации | ДКЯГ.201119.006 РЭ | 1 |
| Футляр | ДКЯГ.321126.001 | 1 |
приведены в разделе 2 «Использование» документа ДКЯГ.201119.006 РЭ «Комплект нейтральных ослабителей КНО-6. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемой для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
