Спектрометры рамановские портативные , 98095-26

Назначение

Спектрометры рамановские портативные (далее - спектрометры) предназначены для измерений содержания органических и неорганических веществ по спектрам комбинационного рассеяния в жидких или твердых образцах.

Описание

Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называется спектром комбинационного рассеяния или рамановским спектром.

Конструктивно средство измерений выполнено в виде настольного прибора. Исследуемый образец подвергается воздействию лазерного излучения видимого диапазона с длиной волны 532, 638, 785 или 1064 нм, в зависимости от модификации спектрометра, производится сбор рассеянного излучения от исследуемого образца и спектральный анализ этого излучения. Спектрометр состоит из лазерного источника излучения, спектрометра типа Czerny-Turner, системы сбора, фильтрации и анализа рассеянного излучения. Прибор оснащен малошумящим многоканальным детектором-анализатором (ПЗС-линейкой) для регистрации амплитудных и спектральных характеристик рассеянного излучения. Анализ полученного спектра осуществляется с помощью программного обеспечения (далее - ПО), установленного на персональном компьютере (далее - ПК). Спектрометры могут быть оснащены функцией охлаждения детектора и лазера.

Спектрометры выпускаются в четырех модификациях, отличающихся длиной волны источника лазерного излучения, спектральным диапазоном измерений волновых чисел, спектральным диапазоном показаний волновых чисел, спектральным разрешением, максимальной мощностью излучения, внешним видом:

RL532 - оснащен источником лазерного излучения с длиной волны 532 нм;

RL638 - оснащен источником лазерного излучения с длиной волны 638 нм;

RL785 - оснащен источником лазерного излучения с длиной волны 785 нм;

RL1064 - оснащен источником лазерного излучения с длиной волны 1064 нм.

Пломбирование спектрометров не предусмотрено.

Серийный номер в виде буквенно-цифрового обозначения наносится методом гравировки на идентификационную табличку, расположенную на задней поверхности корпуса спектрометров.

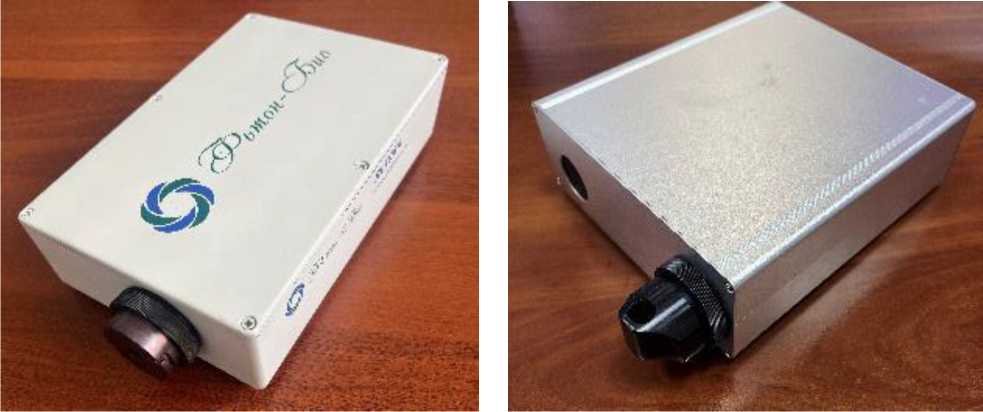

Общий вид и схема маркировки спектрометров представлены на рисунке 1.

Нанесение знака поверки на спектрометры не предусмотрено.

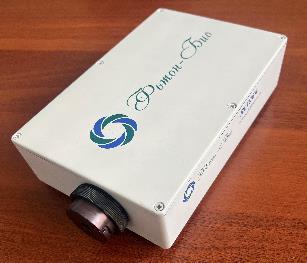

Модификация RL785

Модификации RL532, RL638, RL1064

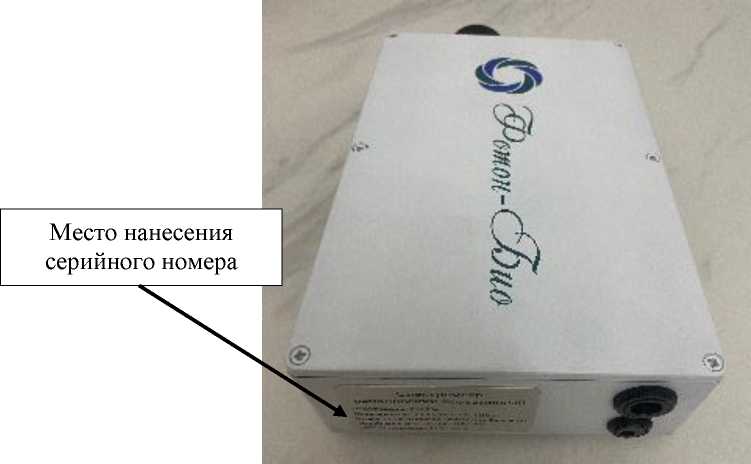

Рисунок 1 - Общий вид и схема маркировки спектрометра

Программное обеспечение

Спектрометры имеют автономное ПО, установленное на ПК, которое содержит функции для управления спектрометром, настройки параметров измерений, проверки рабочего состояния прибора, обработки и сохранения результатов измерений.

ПО разделено на две части:

- метрологически значимая часть ПО прошита в памяти микроконтроллера спектрометров;

- интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.

Для спектрометров при наличии или отсутствии функции охлаждения детектора и лазера используются различные ПО.

Идентификационные данные ПО указаны в таблице 1.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в главе 3 «Эксплуатация прибора» документа RL.26.51.53.150.001 РЭ

«Спектрометры рамановские портативные. Руководство по эксплуатации».

Нормативные документы

ТУ 26.51.53-002-32427177-2021 Спектрометры рамановские портативные. Технические условия.
