| Номер в госреестре | 98079-26 |
| Наименование СИ | Длиномер горизонтальный |
| Обозначение типа СИ | Nano-check 1100 |
| Изготовитель | Shanghai Jescale Instrument Technology Co., Ltd |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Длиномер горизонтальный Nano-check 1100 (далее - длиномер) предназначен для измерений линейных размеров, а также для выполнения калибровки и поверки средств измерений длины. Длиномер может применяться в качестве рабочего эталона 2 разряда в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм (часть 2), утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840, при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений.
Принцип действия длиномера основан на методе сравнения измеренного размера с измерительной шкалой.
Конструктивно длиномер состоит из станины из чугуна с направляющими для перемещения опорной и измерительной кареток, предметного стола, сменных измерительных наконечников и щупов, набора крепежных приспособлений для установки измеряемых объектов, интерфейсного блока для коммутации электронных компонентов длиномера.
Измерительная каретка включает в себя измерительную шкалу и электронную считывающую головку, механизм ручной подачи, стопорный винт, винт установки измерительного усилия.
Станина имеет регулируемые опоры для установки длиномера по уровню.
Длиномер комплектуется системой температурной компенсации, состоящей из трех датчиков, измеряющих температуры окружающей среды, измерительной шкалы и измеряемого объекта.
Результаты измерений выводятся на монитор персонального компьютера.
К длиномеру данного типа относится длиномер с заводским номером U202514.
Общий вид длиномера представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения нанесен способом гравировки на маркировочную табличку, расположенную на задней поверхности измерительной каретки в виде наклейки.
Место нанесения заводского номера длиномера приведено на рисунке 2.
Нанесение знака поверки и знака утверждения типа на длиномер и его пломбировка не предусмотрены.

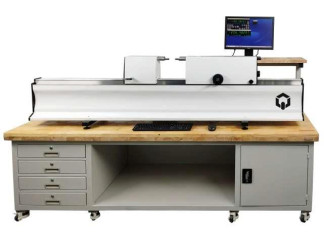

Рисунок 1 - Общий вид длиномера
Рисунок 2 - Маркировка длиномера с указанием места нанесения заводского номера
Длиномер оснащен двумя автономными программными обеспечениями (далее - ПО).
ПО Y-WinDHI предназначено для отображения результатов измерений и передачи данных в ПО Y-QMsoft, предназначенное для сбора, обработки и хранения измерительной информации.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Y-WinDHI | Y-QMsoft |
| Номер версии (идентификационный номер) ПО | V1.XX* | V1.XX |
| * - Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений внутренних размеров, мм | от 0,8 до 350 |
| Диапазон измерений наружных размеров, мм | от 0 до 1100 |
| Дискретность отсчета, мм | 1; 0,1; 0,01; 0,001; 0,0001; 0,00001; 0,000001 |
| Повторяемость, мкм | 0,03 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(0,085+L*/2000) |
| * L - измеряемая длина, мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерительного усилия, Н | от 0,01 до 12,00 |
| Напряжение питания переменного тока, В | 220±20 |
| Частота переменного тока, Гц | от 50 до 60 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 2200x350x550 |
| Масса, кг, не более | 500 |
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры окружающего воздуха в течение 1 ч, °С, не более относительная влажность окружающего воздуха, % | от +19 до +21 0,2 от 40 до 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Наработка до отказа, ч, не менее | 14500 |
наносится на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность длиномера
| Наименование | Обозначение | Количество |
| Длиномер | Nano-check 1100 | 1 шт. |
| Предметный стол | Y-HPA14 | 1 шт. |
| Система температурной компенсации | - | 1 компл. |
| Интерфейсный блок | - | 1 шт. |
| Измерительные наконечники | Y-TEL7 | 2 шт. |
| Приспособления для внутренних измерений: - патрон для щупов для внутренних измерений - держатель патрона для щупов для внутренних измерений - набор щупов для внутренних измерений | - | 1 компл. |
| Y-LABC-70 | 1 шт. | |
| - | 1 шт. | |
| Y-TEL76 | 1 шт. | |
| Установочное кольцо | Y-TA-MG-322 | 1 шт. |
| Крепежные приспособления | Y-TEL14.1 | 2 шт. |
| Приспособление для установки мер длины концевых плоскопараллельных свыше 100 мм | Y-TA-SU-307L | 1 шт. |
| Стол | - | 1 шт. |
| Персональный компьютер с монитором и ПО | - | 1 шт. |
| Защитный чехол | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Длиномер горизонтальный Nano-check 1100. Руководство по эксплуатации», п. 6 «Выполнение измерений».
Стандарт предприятия Shanghai Jescale Instrument Technology Co., Ltd, Китай;
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм (часть 3), утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840.
