| Номер в госреестре | 98062-26 |
| Наименование СИ | Приборы для измерений формы и расположения поверхностей вращения |
| Обозначение типа СИ | Integra EAMS |
| Изготовитель | Производственная площадка. Sieg Mest Intelligent Equipment Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 23.03.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений формы и расположения поверхностей вращения Integra EAMS (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Отклонения измеряемого профиля от базовых поверхностей прибора фиксируются датчиком и преобразуются в электрический сигнал, пропорциональный этим отклонениям, с дальнейшим преобразованием в цифровой вид.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером c программным обеспечением.
Механическая часть включает в себя: высокоточный поворотный стол с пневматическим или комбинированным (комбинация пневматического и механического подшипника) подшипниками, расположенный на массивном гранитном основании. Поворотный стол поставляется с ручным или моторизированным управлением. Конструкция также включает опциональную систему центрирования и выравнивания деталей по углу, измерительные вертикальные колонны (1 или 2 в зависимости от модификации), горизонтальные консоли и закрепляемые на них измерительные датчики. Горизонтальные консоли имеют возможность перемещаться как в вертикальном, так и в горизонтальном направлениях.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа. В зависимости от диапазонов измерений отклонений от круглости используются щупы двух типов: GT21 и GT31 (таблица 2).
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений методом алгоритмической фильтрация фильтрами Гаусса.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Приборы выпускаются следующих модификаций: Integra EAMS2-1418, Integra EAMS2-1427, Integra EAMS4-1015, Integra EAMS3-0810, Integra EAMS4-0818,
Integra EAMS4-1320, Integra EAMS4-0912, Integra EAMS4-0906, Integra EAMS4-2030, Integra EAMS2-1616 и Integra EAMS2-1020, отличающихся количеством измерительных колон и датчиков (таблица 2).
Серийный номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку (рисунок 2), которая расположена на задней панели основания приборов.
Общий вид приборов представлен на рисунке 1.
(а)
(б)
Место нанесения таблички
с серийным номером
(в)

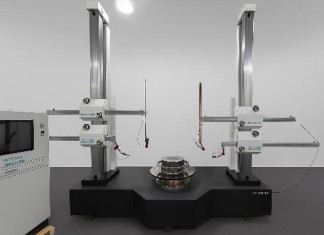

Рисунок 1- Внешний вид приборов и место нанесения таблички с серийным номером: а) с четырьмя измерительными датчиками, б) с тремя измерительными датчиками, в) с двумя измерительными датчиками.
Рисунок 2 - Вид маркировочной таблички
Программное обеспечение (ПО) приборов представляет собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер. Идентификационные данные программного обеспечения (далее - ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | AeroengineConcentricityMeasurement (ACM) | Измерительное Программное Обеспечение (ИПО) |
| Номер версии (идентификационный номер) ПО | 1.0 и выше | 1.0 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | |
За метрологически значимое принимается все ПО. ПО защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение | |
| Модификации | Integra EAMS2-1418, Integra EAMS2-1427, Integra EAMS4-1015, Integra EAMS3-0810, Integra EAMS4-0818, Integra EAMS4-0912, Integra EAMS4-1320, Integra EAMS4-0906, Integra EAMS4-2030 | Integra EAMS2-1616, Integra EAMS2-1020 |
| Диапазон измерений отклонений от круглости, мкм - для щупов GT31 - для щупов GT21 | от 0,015 до 600 от 0,015 до 2000 | |
| Пределы допускаемой абсолютной погрешности измерений отклонений от круглости, мкм - для щупов GT31 - для щупов GT21 | ±(0,25+0,06-Х)* ±(0,25+0,14-х)* где Х - измеренное значение отклонения от круглости, мкм | |
| Предел допускаемой абсолютной радиальной погрешности шпинделя1), мкм | 0,25+H где H - расстояние от поверхности рабочего стола, м | 0,3+H где H - расстояние от поверхности рабочего стола, м |
| Предел допускаемой абсолютной осевой погрешности1), мкм | 0,25+2,4-R где R - расстояние от центра поворотного стола, м | 0,3+2,4-R где R - расстояние от центра поворотного стола, м |
| * На высоте не более 25 мм над уровнем стола 1) При следующих условиях измерения: фильтр Гаусса 50%, полоса пропускания фильтра 1-15, с использованием стандартного датчика со щупом диаметром 2 мм | ||
Таблица 3 - Технические характеристики приборов
| Наименование характеристики | Модификация | ||||||||||
| Integra EAMS2-1418 | Integra EAMS2-1427 | Integra EAMS4-1015 | Integra EAMS3-0810 | Integra EAMS4-0818 | Integra EAMS4-1320 | Integra EAMS4-0912 | Integra EAMS4-0906 | Integra EAMS4-2030 | Integra EAMS2-1616 | Integra EAMS2-1020 | |
| Диаметр поворотного стола, мм | 1200 | 1200 | 600 | 800 | 800 | 610 | 900 | 600 | 1600 | 1500 | 800 |
| Максимальный диаметр измеряемой детали, мм | 1400 | 1400 | 1000 | 800 | 800 | 1270 | 900 | 850 | 2000 | 1600 | 1000 |
| Максимальная высота измеряемой детали, мм | 1800 | 2700 | 1500 | 1000 | 1800 | 2000 | 1200 | 550 | 3000 | 1600 | 2000 |
| Максимальная масса измеряемой детали, кг, не более | 1000 | 1000 | 800 | 300 | 800 | 1400 | 500 | 250 | 2700 | 1500 | 300 |
| Количество измерительных колон | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 |
| Количество измерительных датчиков | 2 | 2 | 4 | 3 | 4 | 4 | 4 | 4 | 4 | 2 | 2 |
| Диапазон центрирования детали, мм | ± 3 | ||||||||||
| Диапазон выравнивания по углу | ± 1° | ||||||||||
| Габаритные размеры, мм, не более длина | 2100 | 2300 | 2400 | 2400 | 3450 | 3100 | 2350 | 2410 | 4800 | 2500 | 1700 |
| ширина | 1400 | 1450 | 1200 | 1100 | 1100 | 1300 | 1100 | 1500 | 2300 | 1600 | 1200 |
| высота | 2825 | 3750 | 3025 | 2450 | 3280 | 3700 | 2685 | 3180 | 3780 | 4095 | 3025 |
| Масса, кг, не более | 3600 | 3700 | 3800 | 3700 | 4000 | 5000 | 3700 | 2000 | 3800 | 6000 | 3500 |
Таблица 4 - Технические характеристики приборов
| Наименование характеристики | Значение |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +15 до +35 от 0 до 70 |
| Параметры электропитания - напряжение, В - частота, Гц | 200±20 55±5 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Прибор для измерений формы и расположения поверхностей вращения | Integra EAMS2-1418, Integra EAMS2-1427, Integra EAMS4-1015, Integra EAMS3-0810, Integra EAMS4-0818, Integra EAMS4-1320, Integra EAMS4-0912, Integra EAMS4-0906, Integra EAMS4-2030, Integra EAMS2-1616, Integra EAMS2-1020 (в зависимости от модификации) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Методы измерений изложены в разделе 3 «Инструкция по эксплуатации программного обеспечения» документа «Приборы для измерений формы и расположения поверхностей вращения Integra EAMS. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения, утвержденная приказом Росстандарта № 1321 от 30.05.2024 г.
ТУ 26.51.66-001-67492085-2024 «Приборы для измерений формы и расположения поверхностей вращения Integra EAMS. Технические условия»
