| Номер в госреестре | 98059-26 |
| Наименование СИ | Комплекс программно-технический АСУТП энергоблока ст.№ 2 филиала «Харанорская ГРЭС» АО «Интер РАО – Электрогенерация» |
| Изготовитель | Общество с ограниченной ответственностью «ИНКОНТРОЛ» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технический АСУТП энергоблока ст.№ 2 филиала «Харанорская ГРЭС» АО «Интер РАО - Электрогенерация» (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, вычислений и воспроизведения сигналов силы постоянного тока, контроля и хранения значений технологических параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.
Принцип действия комплекса основан на непрерывном измерении, преобразовании и обработке при помощи контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16) входных сигналов, поступающих от первичных измерительных преобразователей (далее - ИП), в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс является проектно-компонуемой системой, состав которого базируется на: шкафах, укомплектованных техническими средствами автоматизации; линиях связи, соединяющих измерительные модули с датчиками. Комплекс предназначен для эксплуатации вне взрывоопасных зон (кроме оборудования нижнего уровня).
К данному типу средства измерений относится комплекс c заводским номером 3829.
Состав комплекса приведен в таблице 1.
Таблица 1 - Состав комплекса
| Тип сигналов | Модули ввода/вывода аналоговых сигналов и обработки данных |
| Сигналы силы постоянного тока (аналоговый вход) | Модуль аналогового ввода R500 AI 08 052 |
| Сигналы термопреобразователей сопротивления (аналоговый вход) | Модуль аналогового ввода R500 AI 08 131 |
| Сигналы термопар (аналоговый вход) | Модуль аналогового ввода R500 AI 08 031 |
| Модуль аналогового ввода R500 AI 08 131 | |
| Сигналы силы постоянного тока (аналоговый выход) | Модуль аналогового вывода R500 AO 08 031 |
Комплекс осуществляет измерение физических величин, и формирование сигналов управления и регулирования следующим образом:
- аналоговые сигналы силы постоянного тока от первичных ИП поступают по линиям связи на входы модулей аналогового ввода R500 AI 08 052;
- сигналы с термопреобразователей сопротивления по ГОСТ 6651-2009 поступают по линиям связи на входы модулей аналогового ввода R500 AI 08 131;
- сигналы с термопар по ГОСТ Р 8.585-2001 поступают по линиям связи на входы модулей аналогового ввода R500 AI 08 031 или R500 AI 08 131;
- цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, и данные с интерфейсных входов отображаются на мнемосхемах мониторов рабочих станций операторов в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируются в базу данных комплекса;
- сигналы управления и регулирования (сигналы силы постоянного тока) формируются комплексом с помощью модулей вывода аналоговых сигналов R500 AO 08 031 и поступают на входы исполнительных устройств.
Заводской номер 3829 комплекса, состоящий из арабских цифр, нанесены методом лазерной гравировки на маркировочную табличку, расположенную на двери шкафа управления комплекса. Места нанесения заводского номера и знака утверждения типа, а также общий вид маркировочной таблички комплекса приведены на рисунке 1.
Рисунок 1 - Общий вид маркировочной таблички комплекса
Защита от несанкционированного доступа обеспечивается путем запирания шкафа на специализированные встроенные замки.
Конструкция комплекса и условия его эксплуатации не предусматривают нанесение знака поверки непосредственно на комплексы.
Пломбирование комплекса не предусмотрено.

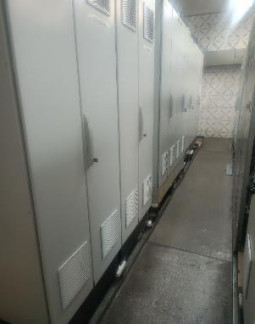

Общий вид комплекса представлен на рисунке 2.
Рисунок 2 - Общий вид комплекса
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2. Метрологические характеристики комплекса нормированы с учетом ПО.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | RegulRTS |
| Номер версии (идентификационный номер) ПО среды исполнения | не ниже 3.5.6.1 |
| Номер версии (идентификационный номер) ПО модулей ввода/вывода | не ниже 1.0.3.4 |
Таблица 3 - Метрологические характеристики измерительных каналов комплекса
| Тип измерительного канала (далее - ИК) | Диапазон измерений | Тип модулей ввода/вывода аналоговых сигналов и обработки данных | Пределы допускаемой погрешности |
| ИК входных сигналов силы постоянного тока | от 0 до 20 мА от 4 до 20 мА | R500 AI 08 052 | у: ±0,13 % |
| ИК входных сигналов термопреобразователей сопротивления | Сигналы (Ом) термопреобразователей сопротивления с НСХ Pt1001) (а=0,00391 °C-1) в диапазонах измерений: от -30 °C до +110 °C, от 0 °C до +100 °C, от -30 °C до +200 °C, от -30 °C до +620 °C НСХ 50М1) (а=0,00426 °C-1) в диапазонах измерений: от -50 °C до +110 °С, от -30 °C до +110 °С, от -30 °C до +140 °С, от -30 °C до +160 °С, от -30 °C до +200 °С НСХ 50М1) (а=0,00428 °C-1) в диапазонах измерений: от -50 °C до +110 °С, от -30 °C до +110 °С, от -30 °C до +160 °С, от -30 °C до +200 °С НСХ Pt501) (а=0,00391 °C-1) в диапазонах измерений: от -30 °C до +110 °С, от -30 °C до +160 °С, от -30 °C до +220 °С, от -30 °C до +330 °С, от -30 °C до +440 °С, от -30 °C до +660 °С | R500 AI 08 131 | Л: ±0,5 °C (четырехпровод ная схема подключения); Л: ±0,7 °C (трехпроводная схема подключения) |
| Тип измерительного канала (далее - ИК) | Диапазон измерений | Тип модулей ввода/вывода аналоговых сигналов и обработки данных | Пределы допускаемой погрешности |
| ИК входных сигналов термопар | Сигналы (мВ) термопар с НСХ ТХА (K)2) в диапазонах измерений: от -30 °C до +300 °C, от -30 °C до +440 °C, от -30 °C до +660 °C, от -30 °C до +1100 °C | R500 AI 08 131 | Л: ±2,5 °C |
| Сигналы (мВ) термопар с НСХ ТХК (L)2) в диапазонах измерений: от -30 °C до +200 °C, от -30 °C до +220 °C, от -30 °C до +330 °C, от -30 °C до +400 °C, от -30 °C до +440 °C, от -30 °C до +660 °C | Л: ±2,0 °C | ||
| ИК входных сигналов термопар | Сигналы (мВ) термопар с НСХ ТХА (K)2) в диапазонах измерений: от -30 °C до +440 °C, от -30 °C до +660 °C, от -30 °C до +1100 °C | R500 AI 08 031 | Л: ±2,5 °C |
| ИК выходных сигналов силы постоянного тока | от 4 до 20 мА | R500 AO 08 031 | у: ±0,1375 % |
1) В соответствии с ГОСТ 6651-2009;
2) В соответствии с ГОСТ Р 8.585-2001.
Приняты следующие обозначения:
у - приведенная к диапазону измерений погрешность;
Л - абсолютная погрешность;
а - температурный коэффициент термопреобразователей сопротивления.
Приняты следующие сокращения:
НСХ - номинальная статическая характеристика.
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Количество ИК, шт. | 1116 |
| Параметры электрического питания: - напряжение питания переменного тока, В - напряжение питания постоянного тока, В - напряжение питания постоянного тока, В - частота переменного тока, Гц | 230 (от 195,5 до 253) 220 (от 187 до 242) 24 (от 18 до 30) от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +40 80 от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Наработка на отказ, ч, не менее | 150000 |
| Срок службы, лет, не менее | 15 |
нанесен методом лазерной гравировки на маркировочную табличку в месте, приведенном на рисунке 1, расположенную на корпусе шкафа управления комплекса.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Комплекс программно-технический АСУТП энергоблока ст.№ 2 филиала «Харанорская ГРЭС» АО «Интер РАО - Электрогенерация» | _ | 1 |
| Руководство по эксплуатации | ИК.3829-АТХ5.РЭ | 1 |
| Формуляр | ИК.3829-АТХ5.ФО | 1 |
приведены в разделе 2 «Описание комплекса» руководства по эксплуатации ИК.3829-АТХ5.РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
