Молотки Шмидта ПРОМТ, 97734-26

Назначение

Молотки Шмидта ПРОМТ (далее по тексту - молотки) предназначены для измерений относительной высоты отскока бойка после удара при неразрушающем контроле цементных бетонов и других строительных материалов для последующего определения прочности материала по градуировочным зависимостям при определенной энергии удара.

Описание

Принцип действия молотков основан на ударе бойка, разогнанного предварительно натянутой пружиной ударного механизма по концу индентора, прижатого другим концом к исследуемой поверхности, и определения прочности бетона по значению относительной высоты отскока бойка на индикаторной шкале с ползунком, градуированной в относительных единицах. Шкала выражена в отношении высоты отскока R, %, бойка по формуле:

h

R = —100, ЛI

где h - высота отскока бойка, мм;

ЛI - максимальная деформация пружины, мм.

Величина высоты отскока бойка R является косвенной характеристикой прочности исследуемого бетона или иного строительного материала и используется при определении прочности исследуемого материала по градуировочным зависимостям прочности материала от величины высоты отскока бойка. Градуировочные зависимости устанавливают на основе результатов испытаний цилиндра (куба) сначала измерением с помощью молотка, а затем измерением прочности по ГОСТ 10180-2012.

Конструктивно молотки состоят из корпуса цилиндрической формы, внутри которого размещаются боек, ударный механизм и индикаторная шкала с ползунком.

Молотки выпускаются в следующих модификациях: ПРОМТ С-225, ПРОМТ С-225М, ПРОМТ С-75, ПРОМТ С-75М, ПРОМТ С-20, ПРОМТ С-20М, которые отличаются областью допустимых объектов исследования и значениями энергии удара. Модификации ПРОМТ С-225М, ПРОМТ С-75М и ПРОМТ С-20М отличаются от модификаций ПРОМТ С-225, ПРОМТ С-75

и ПРОМТ С-20 соответственно контрастным износостойким и противоскользящим покрытием корпуса.

Пломбирование молотков от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится методом гравировки или наклеивания этикетки на боковую поверхность корпуса молотка.

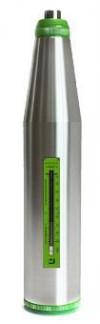

Фотография общего вида молотков представлена на рисунке 1.

Места нанесения заводского номера и знака утверждения типа указаны на рисунке 2.

Модификации ПРОМТ С-225М,

Модификации ПРОМТ С-225, ПРОМТ С-75

ПРОМТ С-75М

Модификация

ПРОМТ С-20

Модификация

ПРОМТ С-20М

Рисунок 1 - Общий вид молотков

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится методом гравировки или наклеивания этикетки на боковую поверхность корпуса молотка и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.3 «Использование прибора» руководства по эксплуатации ПРВМ.525.00.001РЭ.

Нормативные документы

ПРВМ.415119.002 ТУ:2022 «Молотки Шмидта ПРОМТ. Технические условия».
