| Номер в госреестре | 97726-26 |
| Наименование СИ | Тахометры |
| Обозначение типа СИ | Verdo |
| Изготовитель | Shenzhen Yowexa Measurement Technology Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 16.02.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахометры Verdo (далее - тахометры) предназначены для измерений частоты вращения и линейной скорости.
Принцип действия тахометров при измерении частоты вращения основан на подсчете количества импульсов, поступающих от датчика, с последующим выводом данных на дисплей.
Измерение линейной скорости имеет прямо пропорциональную зависимость от измерений частоты вращения и функциональна связана по формуле:
Vном. j —Nуст. j "K'Dпрог
где Vном - измеряемое значение линейной скорости при j-ом установленном значении частоты вращения, м/мин;
n уст. j - j-ое значение частоты вращения, об/мин;
п - математическая константа, равная 3,142;
Dпрог - значение диаметра наконечника из состава тахометра, программируемый в диапазоне значений от 27,5 до 35,5 мм, м.
Конструктивно тахометры состоят из портативного измерительного прибора в пластмассовом корпусе с дисплеем для вывода данных и кнопками управления. Внутри тахометра расположен микропроцессор, аналого-цифровой преобразователь и датчик подсчета оборотов.
Тахометры выпускаются в трех модификациях ТМ2101, ТМ2102, ТМ2103, отличающихся способом измерений:
- модификация ТМ2101 - контактный способ измерений;
- модификация ТМ2102 - бесконтактный способ измерений;
- модификация ТМ2103 - контактный и бесконтактный способ измерений (комбинированный).
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид тахометров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-2. Места нанесения знака утверждения типа и серийного номера могут отличаться от указанных и ограничиваются корпусом тахометров. Нанесение знака поверки на тахометры не предусмотрено. Пломбирование мест настройки (регулировки) тахометров не предусмотрено.
Место нанесения серийного номера

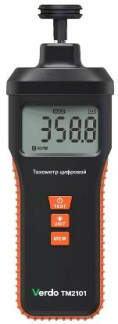

Рисунок 1 - Общий вид тахометров модификации ТМ2101 и модификации ТМ2103 в режиме измерений контактным методом, с указанием места нанесения знака утверждения типа и места нанесения серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид тахометров модификации ТМ2102 и модификации ТМ2103 в режиме измерений бесконтактным методом, с указанием места нанесения знака утверждения типа и места нанесения серийного номера
Программное обеспечение (далее - ПО) тахометров состоит из встроенного ПО.
Конструкция тахометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики тахометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО тахометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
2.0.6 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
||
|
Модификация |
ТМ2101 |
ТМ2103 |
ТМ2102 |
|
Диапазон измерений частоты вращения контактным способом, об/мин |
от 10 до 20000 |
- |
|
|
Диапазон измерений частоты вращения бесконтактным способом, об/мин |
- |
от 9 до 99996 |
|
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения контактным способом, об/мин, в диапазоне: - от 10,0 до 999,9 об/мин включ. - св. 999,9 до 20000 об/мин включ. |
±((0,0005^изм)+0,1) ±((0,0005-пизм)+1,0) |
- |
|
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения бесконтактным способом, об/мин, в диапазоне: - от 9,0 до 999,9 об/мин включ. - св. 999,9 до 99996 об/мин включ. |
- |
±((0,0005^изм)+0,1) ±((0,0005* Пизм)+1,0) |
|
|
Диапазон измерений линейной скорости, функционально связанной с диапазоном измерений частоты вращения контактным способом, м/мин |
от 0,86 до 2000 |
- |
|
|
Пределы допускаемой абсолютной погрешности измерений линейной скорости, функционально связанной с диапазоном измерений частоты вращения контактным способом, м/мин, в диапазоне: - от 0,86 до 99,99 м/мин включ. - св. 100,0 до 2000 м/мин |
±((0,0005^изм.)+0,01) ±((0,0005^изм.)+0,1) |
- |
|
|
Примечание: Пизм - измеренное значение частоты вращения, об/мин |
|||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний частоты вращения контактным способом, об/мин |
от 0,0 до 20000 |
|
Диапазон показаний частоты вращения бесконтактным способом, об/мин |
от 0,0 до 99999 |
|
Диапазон показаний линейной скорости, функционально связанной с диапазоном измерений частоты вращения контактным способом, м/мин |
от 0,0 до 2000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +50 80 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
33x190x68 |
|
Масса, кг, не более |
0,2 |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет |
12 |
наносится на корпус тахометра при помощи шелкографии.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахометр Verdo |
-1) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Набор наконечников |
- |
1 шт. |
|
Сумка для переноски и хранения |
- |
1 шт. |
|
1) - модификация определяется в соответствии с поставкой. |
||
приведены в разделе № 2 «Методы измерений» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия Shenzhen Yowexa Measurement Technology Co., Ltd.
