| Номер в госреестре | 97731-26 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Общество с ограниченной ответственностью «Научно-технический центр СТАЛЬСТРОЙСИБИРИ» |
| Год регистрации | 2026 |
| Срок свидетельства | 16.02.2031 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой горизонтально установленные стальные сосуды цилиндрической формы подземного или наземного расположения с плоскими или коническими днищами.
Резервуары различаются между собой номинальной вместимостью, наличием или отсутствием перегородки, расположением, формой днищ, исполнением в зависимости от места установки.
Структура условного обозначения модификаций приведена в таблице 1.
Резервуар горизонтальный стальной цилиндрический РГС
Т а б л и ц а 1 - Структура условного обозначения
| № поля | Описание поля | Обозначение поля | Расшифровка |
| 1 | Способ установки (расположение резервуара) | П | Подземное расположение |
| Н | Наземное расположение | ||
| 2 | Наличие подогревателя | Без обозначения | Без подогревателя |
| п | С подогревателем | ||
| 3 | Номинальная вместимость | 3 | резервуар с номинальным объемом 3 м3 |
| 5 | резервуар с номинальным объемом 5 м3 | ||
| 10 | резервуар с номинальным объемом 10 м3 | ||
| 15 | резервуар с номинальным объемом 15 м3 | ||
| 20 | резервуар с номинальным объемом 20 м3 | ||
| 25 | резервуар с номинальным объемом 25 м3 |
Продолжение таблицы 1
| № поля | Описание поля | Обозначение поля | Расшифровка |
| 3 | Номинальная вместимость | 25/2 | двухсекционный резервуар с номинальным объемом 12,5+12,5 м3 |
| 30 | резервуар с номинальным объемом 30 м3 | ||
| 30/2 | двухсекционный резервуар с номинальным объемом 15+15 м3 | ||
| 40 | резервуар с номинальным объемом 40 м3 | ||
| 40/2 | двухсекционный резервуар с номинальным объемом 20+20 м3 | ||
| 50 | резервуар с номинальным объемом 50 м3 | ||
| 50/2 | двухсекционный резервуар с номинальным объемом 25+25 м3 | ||
| 60 | резервуар с номинальным объемом 60 м3 | ||
| 75 | резервуар с номинальным объемом 75 м3 | ||
| 100 | резервуар с номинальным объемом 100 м3 | ||
| 100/2 | двухсекционный резервуар с номинальным объемом 50+50 м3 | ||
| 200 | резервуар с номинальным объемом 200 м3 |
Примечание - Данные о номинальной вместимости резервуара, форме днищ, условиях места установки, способе установки, отображаются в паспорте на резервуар. Эксплуатация резервуара без паспорта запрещена.
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены методом лазерной гравировки на металлические шильды резервуаров. Шильды резервуаров закрепляют на видимой части корпуса резервуаров.
Эскизы общего вида резервуаров подземного расположения приведены
на рисунках 1 - 2.
Фото общего вида резервуаров наземного расположения приведены
на рисунке 3.
Рисунок 1- Эскиз общего вида резервуаров подземного расположения
Рисунок 2 - Эскиз общего вида двухсекционных резервуаров подземного расположения

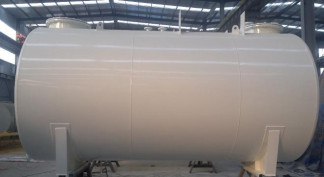

Рисунок 3 - Фото общего вида резервуаров с наземным расположением
Фотографии горловин и замерных люков резервуаров приведены на рисунке 4.
Общий вид шильда резервуара с местами нанесения заводского номера и знака утверждения типа представлена на рисунке 5.
Нанесение знака поверки на резервуар не предусмотрено.
Пломбирование резервуара не предусмотрено.
Рисунок 4 - Фотографии горловин и замерных люков резервуаров
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 5- Общий вид шильда резервуара с местами нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||
| РГС-3 | РГС-5 | РГС-10 | РГС-15 | РГС-20 | РГС-25 | |
| Номинальная вместимость, м3 | 3 | 5 | 10 | 15 | 20 | 25 |
| Количество секций | 1 | 1 | 1 | 1 | 1 | 1 |
| Номинальная вместимость секции, м3, не менее | 3 | 5 | 10 | 15 | 20 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ± 0,25 | |||||
| Номинальная вместимость, м3 | 25 | 30 | 30 | 40 | 40 | 50 |
| Количество секций | 2 | 1 | 2 | 1 | 2 | 1 |
| Номинальная вместимость секции, м3, не менее | 12,5 | 30 | 15 | 40 | 20 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ± 0,25 | |||||
| Номинальная вместимость, м3 | 50 | 60 | 75 | 100 | 100 | 200 |
| Количество секций | 2 | 1 | 1 | 1 | 2 | 1 |
| Номинальная вместимость секции, м3, не менее | 25 | 60 | 75 | 100 | 50 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ± 0,25 | |||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С: - для климатического исполнения У1 - для климатического исполнения УХЛ1 - атмосферное давление, кПа | от -40 до +40 от -60 до +40 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Назначенный срок службы, лет | 20 |
наносится на шильд резервуара методом лазерной гравировки и на паспорт типографским способом.
Таблица 5- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 9 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 25.29.11-001-51132602-2022 «Резервуары горизонтальные стальные цилиндрические. Технические условия».
