| Номер в госреестре | 97728-26 |
| Наименование СИ | Устройства структурированного света координатно-измерительные |
| Обозначение типа СИ | ПОЛИГОН |
| Изготовитель | Общество с ограниченной ответственностью «Нева Технолоджи» |
| Год регистрации | 2026 |
| Срок свидетельства | 16.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства структурированного света координатно-измерительные ПОЛИГОН (далее - устройства) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Принцип действия устройств основан на технологии структурированного света. Контрастное изображение световой сетки, проецируемое на измеряемый объект, деформируется на нём в зависимости от геометрии объекта. Сетка проецируется на объект с помощью проектора на основе светодиода. Цифровые камеры, расположенные под углом к источнику света, осуществляют съёмку поверхности объекта вместе с деформированной сеткой. По полученным снимкам, методом триангуляции, вычисляется расстояние до каждой точки в поле зрения. Вычисления производятся для каждого пикселя кадра на основе пересечения лучей проектор - камера. Получение полной объемной модели объекта достигается путем объединения в одну модель облаков точек, полученных при съемке (сканировании) объекта в различных положениях. Для получения снимков объекта с разных сторон и под разным углом может быть использован поворотный стол, изменяющий положение сканируемого объекта в пространстве в автоматическом режиме. Совмещение облаков точек осуществляется выделением характерных элементов геометрии объекта или посредством дополнительных позиционных рефлекторных марок, наклеиваемых на измеряемые объекты. Между любыми из определённых точек можно провести линейные измерения.
Конструктивно устройства состоят из трёхмерного сканера, установленного на штативе, поворотного стола и компьютера с установленным программным обеспечением. Сканер состоит из проектора и двух пар цифровых камер в общем корпусе.
Устройства выпускаются в следующих модификациях: ПОЛИГОН-500, ПОЛИГОН-900, ПОЛИГОН-1200, ПОЛИГОН-9000 отличающихся диапазоном и погрешностью измерений, а также некоторыми техническими характеристиками.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из трёх букв латинского алфавита и восьми арабских цифр, наносится на маркировочную наклейку, расположенную на задней поверхности корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений не производится. В процессе эксплуатации внешних механических регулировок не предусмотрено.
Общий вид средств измерений приведён на рисунке 1. Цвет элементов конструкции может отличаться в соответствии с заказом потребителя.
а) б)
в) г)
Место нанесения маркировочной наклейки с заводским номером средства измерений
0 па/1игон-заи
зав. № XSA02440252 произведён ноябрь 2024
NEVA TECHNOLOGY
д)

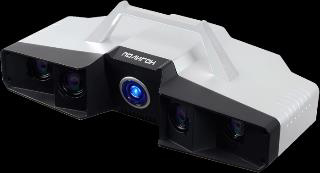

Рисунок 1 - Общий вид устройств структурированного света координатно-измерительные ПОЛИГОН модификаций: а) ПОЛИГОН-500; б) ПОЛИГОН-900; в) ПОЛИГОН-1200;
г) ПОЛИГОН-9000; д) место нанесения маркировочной наклейки
По заказу устройство может комплектоваться системами управления перемещением сканера различных типов: настольная станция, станция с манипулятором, либо автоматизированная ячейка. Внешний вид систем управления перемещением с установленным сканером приведен на рисунке 2.
а)
б)
Рисунок 2 - внешний вид систем управления перемещением типов:
а) настольная станция; б) станция с манипулятором; в) автоматизированная ячейка
в)
Средства измерений работают под управлением метрологически значимого программного обеспечения (далее - ПО) POLYGON, установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов устройств, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
ПО POLYGON Inspect, PolyWorks Inspector Standard, PolyWorks Inspector Premium, Geomagic Design X, устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | POLYGON | POLYGON Inspect | PolyWorks Inspector Standard | PolyWorks Inspector Premium | Geomagic Design X |
| Номер версии | не ниже | не ниже | не ниже | не ниже | не ниже |
| (идентификационный номер ПО) | 10.3.1 | 2022.1.0.70 | 11.3 | 11.3 | 2024.1 |
| Цифровой идентификатор ПО | _ | ||||
Таблица 2 - Метрологические характеристики
| Модификация | Режим измерений | Область сканирования, ширинахдлина*высота, мм | Диапазон измерений геометрических размеров, мм | Пределы допускаемой абсолютной погрешности измерений* | |||
| линейных объектов | объёмных объектов | геометрических размеров линейных объектов, мкм | диаметра объёмных объектов, мкм | отклонений от формы объёмных объектов, мкм | |||
| ПОЛИГОН-500 | 400 | 400x300x300 | от 0 до 250 | от 0 до 150 | ±9 | ±8 | ±5 |
| 200 | 200x150x150 | от 0 до 125 | от 0 до 75 | ±8 | ±6 | ±4 | |
| ПОЛИГОН-900 | 400 | 400x300x300 | от 0 до 250 | от 0 до 150 | ±7 | ±6 | ±4 |
| 200 | 200x150x150 | от 0 до 125 | от 0 до 75 | ±6 | ±6 | ±3 | |
| 100 | 100x75x75 | от 0 до 60 | от 0 до 35 | ±6 | ±5 | ±3 | |
| 75 | 75x50x50 | от 0 до 40 | от 0 до 20 | ±5 | ±5 | ±2,5 | |
| ПОЛИГОН- 1200 | 400 | 400x300x300 | от 0 до 250 | от 0 до 150 | ±6 | ±5 | ±4 |
| 200 | 200x150x150 | от 0 до 125 | от 0 до 75 | ±5 | ±5 | ±3 | |
| 100 | 100x75x75 | от 0 до 60 | от 0 до 35 | ±4 | ±4 | ±3 | |
| 75 | 75x50x50 | от 0 до 40 | от 0 до 20 | ±4 | ±4 | ±2,5 | |
| ПОЛИГОН- 9000 | 600 | 600x450x450 | от 0 до 400 | от 0 до 200 | ±25 | ±10 | ±4 |
| 200 | 200x150x150 | от 0 до 125 | от 0 до 75 | ±10 | ±6 | ±3 | |
при температуре окружающего воздуха от +15 °С до +25 °С включ.
Таблица 3 - Разрешение сканирования, массогабаритные характеристики
| Модификация | Режим измерений | Разрешение сканирования, мм | Габаритные размеры (Длина хШирина^В ысота), мм, не более | Масса, кг, не более |
| ПОЛИГОН-500 | 400 | 0,150 | 435x245x150 | 6,5 |
| 200 | 0,080 | |||
| ПОЛИГОН-900 | 400 | 0,090 | 435x245x150 | 6,5 |
| 200 | 0,045 | |||
| 100 | 0,025 | |||
| 75 | 0,018 | |||
| ПОЛИГОН-1200 | 400 | 0,088 | 435x245x150 | 6,5 |
| 200 | 0,044 | |||
| 100 | 0,021 | |||
| 75 | 0,015 | |||
| ПОЛИГОН-9000 | 600 | 0,150 | 545x265x185 | 8,5 |
| 200 | 0,050 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 200 до 240 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % не более | от 0 до +40 95 |
Таблица 5 - Показатели надёжности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 2000 |
| Средний полный срок службы, лет, не менее | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство структурированного света координатноизмерительное | ПОЛИГОН | 1 шт. |
| Штатив | _ | 1 шт. |
| Поворотный стол | _ | По заказу |
| Комплект калибровочных пластин | _ | 1 шт. |
| Набор для очистки оптики | _ | 1 шт. |
| Рефлекторные марки | _ | По заказу |
| USB-флеш карта с ПО | _ | 1 шт. |
| Лицензионный ключ программного обеспечения | _ | 1 шт. |
| Руководство по эксплуатации на русском языке | _ | 1 экз. |
| Кейс для транспортировки | _ | 1 шт. |
| Система управления перемещением сканера | _ | По заказу |
приведены в разделах 7 - 10 документа «Устройства структурированного света координатноизмерительные ПОЛИГОН. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.;
ТУ 26.51.66-003-46937611-2025 Устройства структурированного света координатноизмерительные ПОЛИГОН. Технические условия.
