| Номер в госреестре | 97619-26 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | АКИП-4144 |
| Изготовитель | SIGLENT TECHNOLOGIES CO., LTD. |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые АКИП-4144 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.
Осциллографы выпускаются в следующих модификациях: АКИП-4144/1, АКИП-4144/2, АКИП-4144/1А, АКИП-4144/2А. Модификации осциллографов различаются полосой пропускания (100 МГц, 200 МГц) и количеством каналов (2 и 4).
Осциллографы имеют возможность активации аппаратных и программных опций, представленных в таблице 1.
На передней панели осциллографов расположены: емкостный сенсорный ЖК-дисплей, входы аналоговых каналов, вход цифрового логического анализатора, разъем USB для подключения внешних накопителей или клавиатуры/мыши и регуляторы управления и установки параметров.
На задней панели расположены: разъем сети питания, разъем для дистанционного управления USB 2.0, LAN-разъем, дополнительный функциональный выход.
Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки.
Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Для предотвращения несанкционированного доступа предусмотрена пломбировка винта крепления на задней панели корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Надписи функциональных кнопок, пункты меню осциллографов и интерфейс пользователя могут быть реализованы на английском или русском языке (определяется условиями заказа на поставку). Место нанесения серийного номера, знака поверки и схема пломбировки представлены на рисунке 2.

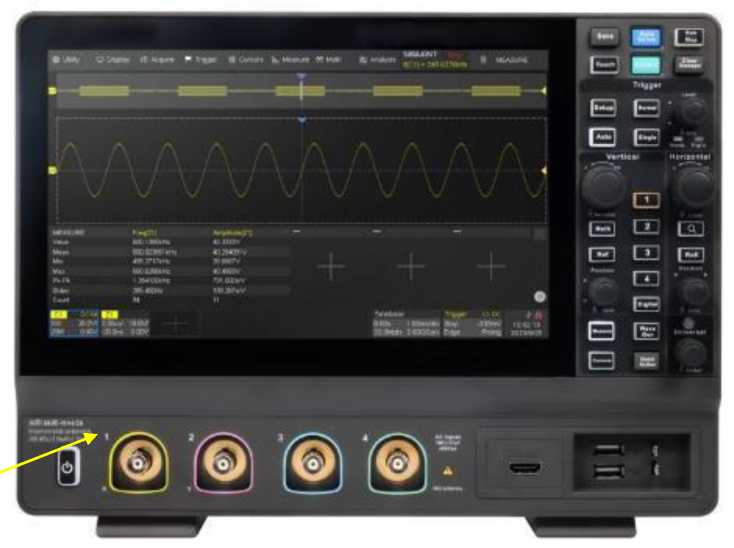

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)

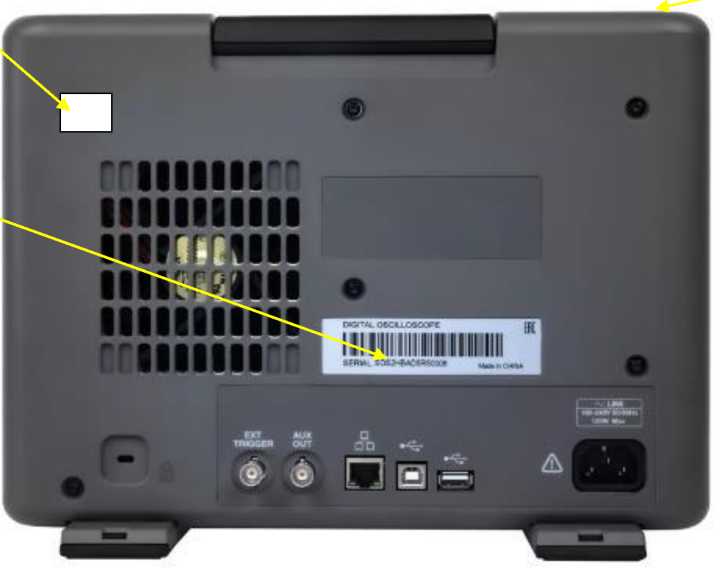

Рисунок 2 - Вид сзади, место пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)
Таблица 1 - Опции и аксессуары для осциллографов АКИП-4144
| Наименование | Назначение |
| SAG1021I | Аппаратная. Внешний модуль генератора сигналов (ФГ+СПФ). Автоматическая активация опции генератора при подключении модуля генератора к осциллографу |
| SLA1016 | 16-канальный логический пробник. Автоматическая активация опции логического анализатора при подключении логического пробника к осциллографу |
| SDS1000XHD-PA | Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ) |
| DF2001A | Внешний компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток. Рекомендуется для совместного использования с опцией SDS800XHD-PA |
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.1.1.0.0.11) |
| Примечания: 1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО». | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Входное сопротивление, Ом | 50 (±2 %), 1-106 (±2 %) | |
| Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм | от 0,5 до 1-103 от 0,5 до 1-104 | |
| Максимальное входное напряжение, В - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом - напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм | 5 400 | |
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % - при Ко от 0,5 до 4,95 мВ/дел - при Ко от 5 мВ/дел до 10 В/дел включ. | ±1,5 ±1,0 | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В, мВ - при Ко от 0,5 до 4,95 мВ/дел включ. - при Ко от 5 мВ/дел до 10 В/дел включ. | ±(0,015^8[делрКо[мВ/дел]+1) ±(0,01 -8[дел] -Ко[мВ/дел]+1) | |
| Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при 1Гх 50 Ом), В | от 0,5 до 5,0 мВ/дел | ±1,6 |
| от 5,1 до 10,0 мВ/дел | ±4 | |
| от 10,2 до 20,0 мВ/дел | ±8 | |
| от 20,5 мВ/дел до 1 В/дел | ±10 | |
| Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при 1<нх 1 МОм), В | от 0,5 до 5,0 мВ/дел | ±1,6 |
| от 5,1 до 10,0 мВ/дел | ±4 | |
| от 10,2 до 100,0 мВ/дел | ±8 | |
| от 102 мВ до 1 В/дел | ±80 | |
| от 1,02 до 10,00 В/дел | ±400 | |
| Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ | ±(0,005 -|UCM|+ +0,005 ^8[дел]^Ко[мВ/дел]+1) | |
| Полоса пропускания по уровню минус 3 дБ, МГц, не менее - модификация АКИП-4144/1, АКИП-4144/1А - модификация АКИП-4144/2, АКИП-4144/2А | 100 200 | |
| Время нарастания переходной характеристики, нс, не более - модификация АКИП-4144/1, АКИП-4144/1А - модификация АКИП-4144/2, АКИП-4144/2А | 3,5 1,8 | |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон установки коэффициентов развертки, с/дел | от 1-10’9 до 1-103 |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f) | ±2,5-10’5 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов | ±(6f • Тизм+2/^) |
| Примечания: Ко - значение коэффициента отклонения, мВ/дел; исм - установленное значение напряжения смещения, мВ; 6f - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; Fд - частота дискретизации, Гц. | |
Таблица 4 - Основные технические характеристики логического анализатора (опция)
| Наименование характеристики | Значение |
| Число входных цифровых каналов | 16 |
| Максимальная частота дискретизации, МГц | 1000 |
| Максимальная длина записи, МБ/канал | 10 |
| Пороговые уровни срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем |
| Минимальная длительность импульса, нс | 3,3 |
Таблица 5 - Метрологические и технические характеристики функционального генератора
(опция)______________________________________________________________________________________
| Наименование характеристики | Значение |
| Основные формы сигнала1) | синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная |
| Количество каналов | 1 |
| Выходное сопротивление | 50 Ом / 1 МОм |
| Диапазон частот, Гц, для форм сигнала: - синусоидальный - прямоугольный, импульсный - треугольный (пилообразный) - произвольный | от Г10-6 до 2,5-107 от Г10-6 до 1-107 от Г10-6 до 3 -105 от Г10-6 до 5-106 |
| Разрешение по частоте, Гц | Г10-6 |
| Частота дискретизации для сигналов произвольной формы, МГц | 125 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±540-5 |
| Диапазон установки выходного напряжения (размах от пика до пика), В - на нагрузке 50 Ом - на нагрузке 1 МОм | от 240-3 до 3 от 440-3 до 6 |
| Диапазон установки постоянного напряжения и напряжения смещения Uсм2), В - на нагрузке 50 Ом - на нагрузке 1 МОм | ±1,5 ±3 |
Продолжение таблицы 5
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ | ±(0,01-^+3) |
| Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ | ±(0,01/Луст+3) |
| Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более | ±0,3 |
| Длительность фронта и среза прямоугольного и импульсного сигнала на уровне от 10 % до 90 %, нс, не более | 24 |
| Примечания: 1) Дополнительно имеются 45 встроенных форм сигнала; 2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс—иуст/2, где имакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ; исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ. | |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число измерительных аналоговых каналов - модификация АКИП-4144/1, АКИП-4144/2 - модификация АКИП-4144/1А, АКИП-4144/2А | 2 4 |
| Разрешение по вертикали (АЦП), бит | 12 |
| Напряжение сети питания частотой 50 Гц, В | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 120 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 317,2x149,0x236,0 |
| Масса, кг, не более | 4,1 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха %, не более | от 0 до +50 90 |
Таблица 7 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 10000 |
Знак утверждения типа наносится на переднюю панель осциллографов методом печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Осциллограф цифровой | АКИП-41441) | 1 |
| Сетевой кабель | - | 1 |
| Осциллографический пробник | - | 2/4 |
| Руководство по эксплуатации | - | 1 |
| Кабель USB | - | 1 |
| Примечания 1) - модификация по заказу | ||
приведены в разделе «Работа с осциллографом» руководства по эксплуатации.
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «Осциллографы цифровые АКИП-4144».
