| Номер в госреестре | 97622-26 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ВН1-0.66 |
| Изготовитель | Shanghai Guangdian Electric Group Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ВН1-0.66 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.
Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора любым технологическим способом.
Нанесение знака поверки на трансформаторы не предусмотрено.

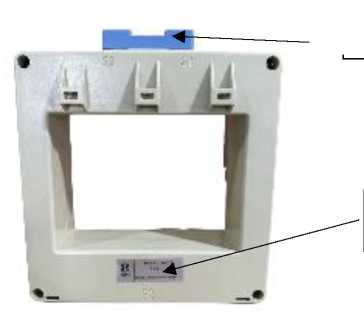

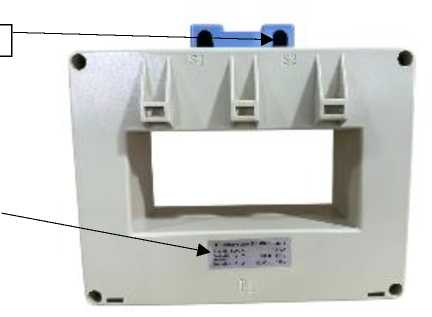

Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
ВН1-0.66 (120IV)
- Место пломбирования
ВН1-0.66 (120III-P)
Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение | |
| Исполнение трансформатора | ВН1-0.66 (120IV) | ВН1-0.66 (120III-P) |
| Номинальное напряжение, кВ | 0,66 | |
| Наибольшее рабочее напряжение, кВ | 0,72 | |
| Номинальный первичный ток 11ном, А | 5000 | |
| Номинальный вторичный ток Ъном, А | 1 | |
| Номинальная частота, Гц | 5 | 0 |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА | 20 | 15 |
| Класс точности | 0,2 | 5P |
| Предельная кратность | - | 10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,27 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 190х175х50 |
| Условия эксплуатации: - температура окружающей среды, оС | от -40 до +40 |
| Средняя наработка до отказа, ч, не менее | 86400 |
| Средний срок службы, лет, не менее | 10 |
нанесён на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | ВН1-0.66 | 1 |
| Паспорт | - | 1 |
приведены в разделе 1 «Основные сведения и технические данные» паспорта.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Трансформаторы тока ВН1-0.66. Стандарт предприятия.
