| Номер в госреестре | 97618-26 |
| Наименование СИ | Установки переносные для измерения электрической прочности изоляции электроустановок |
| Обозначение типа СИ | КПИУ |
| Изготовитель | Общество с ограниченной ответственностью ЦИСКА |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки переносные для измерения электрической прочности изоляции электроустановок КПИУ (далее - установки) предназначены для измерений выходного напряжения переменного тока промышленной частоты 50 Гц при испытаниях электроустановок высоким напряжением.
Принцип действия установок основан на преобразовании напряжения питающей сети с помощью повышающего трансформатора, установленного в первичной цепи, в регулируемое выходное напряжение переменного тока, подаваемое на испытываемый объект.
Установки формируют выходное напряжение переменного тока промышленной частоты 50 Гц посредством преобразования первичного напряжения, регулируемого в диапазоне от 0 до 250 В.
Установки используются для испытаний, калибровки и проверки электроустановок на устойчивость к высоковольтным воздействиям, в том числе проверке электрической прочности изоляции.
Конструктивно установки состоят из пульта управления, трансформатора, коммутационных кабелей (проводов заземления, кабеля сетевого питания).
Заводской номер наносится на маркировочную наклейку, расположенную на верхней панели пульта управления, типографским методом в виде буквенно-цифрового кода.
Общий вид установок с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка на стыке пульта управления. Нанесение знака поверки на установки не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Пломбировочная наклейка
б) трансформатор
а) пульт управления

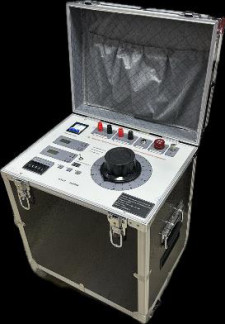

Рисунок 1 - Общий вид установок с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) установок представлено встроенным ПО, предназначенным для управления работой установок и обработки измерительных данных.
Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО установок приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | КПИУ ПО |
| Номер версии (идентификационный номер ПО), не ниже | 2.х |
| Цифровой идентификатор ПО | - |
| Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (2.); - номер версии метрологически незначимой части ПО (x), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений выходного напряжения переменного тока промышленной частоты 50 Гц, кВ | от 0,3 до 100,0 |
| Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений выходного напряжения переменного тока промышленной частоты 50 Гц, % | ±3 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - номинальное значение частоты переменного тока, Гц | 220±22 50 |
| Потребляемая мощность, Вт, не более | 10000 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - пульт управления - трансформатор | 490x370x775 520x440x1130 |
| Масса, кг, не более: - пульт управления - трансформатор | 56,6 123 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -10 до +40 до 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 6000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на верхнюю панель пульта управления в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка переносная для измерения электрической прочности изоляции электроустановок | КПИУ | 1 шт. |
| Коммуникационные кабели | - | 1 компл. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа «Установки переносные для измерения электрической прочности изоляции электроустановок КПИУ. Руководство по эксплуатации».
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 24.02.2025 г. № 359 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
ТУ 26.51.45-006-49755974-2024 «Установка переносная для измерения электрической прочности изоляции электроустановок КПИУ. Технические условия».
