| Номер в госреестре | 97616-26 |
| Наименование СИ | Приборы многоточечного мониторинга электроэнергии |
| Обозначение типа СИ | КСМ-М4 |
| Изготовитель | Общество с ограниченной ответственностью «Комплект-Сервис» |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы многоточечного мониторинга электроэнергии КСМ-М4 (далее по тексту -приборы) предназначены для измерений среднеквадратичного значения напряжения переменного тока, среднеквадратичного значения силы переменного тока, частоты, электрической мощности, коэффициента мощности, электрической энергии с отображением результатов измерений в цифровой форме, передачи результатов измерений по цифровым интерфейсам связи, телесигнализации и телеуправления.
Принцип действия приборов основан на измерениях мгновенных значений напряжения и силы тока, преобразовании результатов измерений в цифровую форму при помощи аналогоцифрового преобразователя (АЦП), дальнейшей их обработке микропроцессором и отображении результатов измерений на внешнем дисплее прибора (опция) или внешнего персонального компьютера (ПК). Результаты измерений могут быть переданы на внешний ПК через интерфейс связи RS-485. Управление процессом измерений осуществляется при помощи микропроцессора.
Приборы выпускаются в пяти модификациях КСМ-М4-63, КСМ-М4-125, КСМ-М4-250, КСМ-М4-400, КСМ-М4-630, отличающихся номинальной силой переменного тока сети.
Приборы включают в себя измерительные трансформаторы тока (преобразователи) и электронные схемы. Приборы устанавливаются непосредственного на выходной стороне автоматических выключателей переменного тока.
Настройка и просмотр результатов измерений осуществляется с помощью внешнего ПК через интерфейс связи RS-485. У приборов, снабженных внешним опциональным дисплеем, имеется дополнительная возможность настройки и просмотра результатов измерений с помощью кнопок управления через систему меню.
Кроме интерфейса связи RS-485 приборы оснащены дискретными входами (телесигнализация), релейными выходами (телеуправление) и температурными входами, что позволяет использовать их в автоматизированных системах различного назначения.

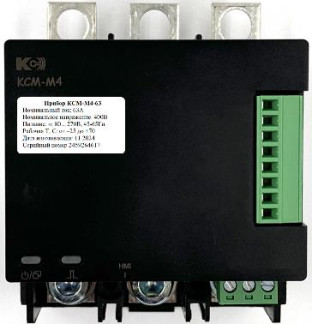

Общий вид приборов представлен на рисунках 1 - 6.
Знак поверки наносится на лицевую панель приборов в виде наклейки.
Обозначение места нанесения знака поверки, знака утверждения типа, места нанесения заводских номеров представлено на рисунке 1.
Место нанесения серийных номеров - на передней панели корпуса приборов; способ нанесения - типографская печать на наклейке; формат - цифровой код, состоящий из арабских цифр.
Для предотвращения несанкционированного доступа к внутренним частям приборов наносится защитная наклейка на место соединения частей корпуса. Схема пломбировки представлена на рисунке 6.
Место нанесения знака утверждения типа
Место нанесения серийных номеров
Место нанесения знака поверки

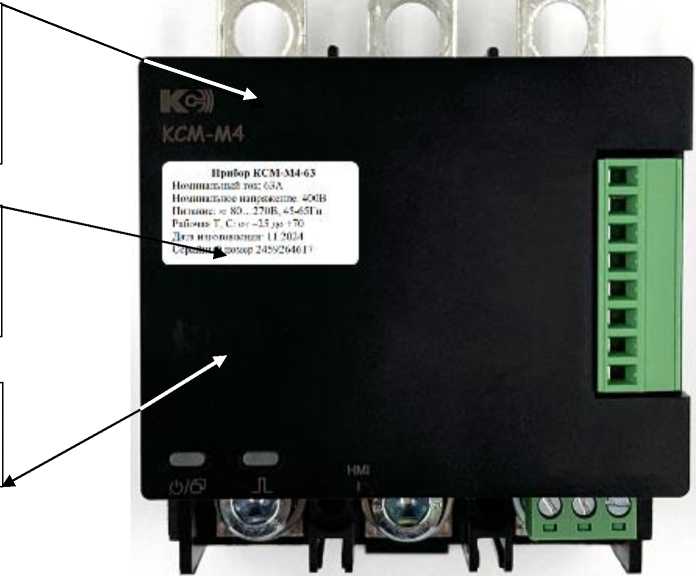

Рисунок 1 - Общий вид приборов модификации КСМ-М4-63

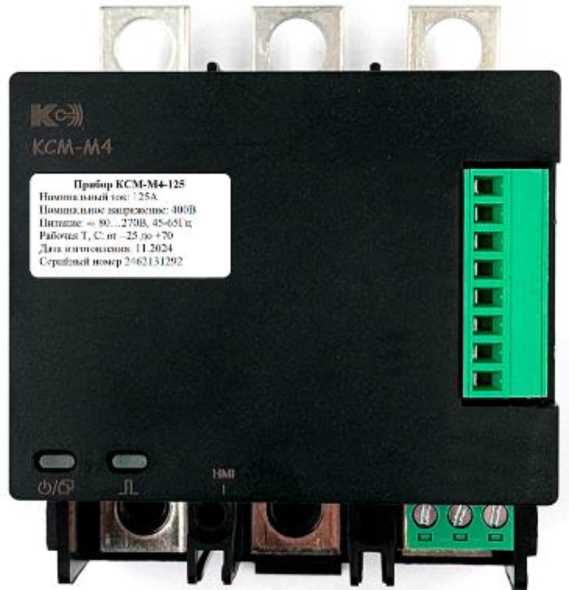

Рисунок 2 - Общий вид приборов модификации КСМ-М4-125

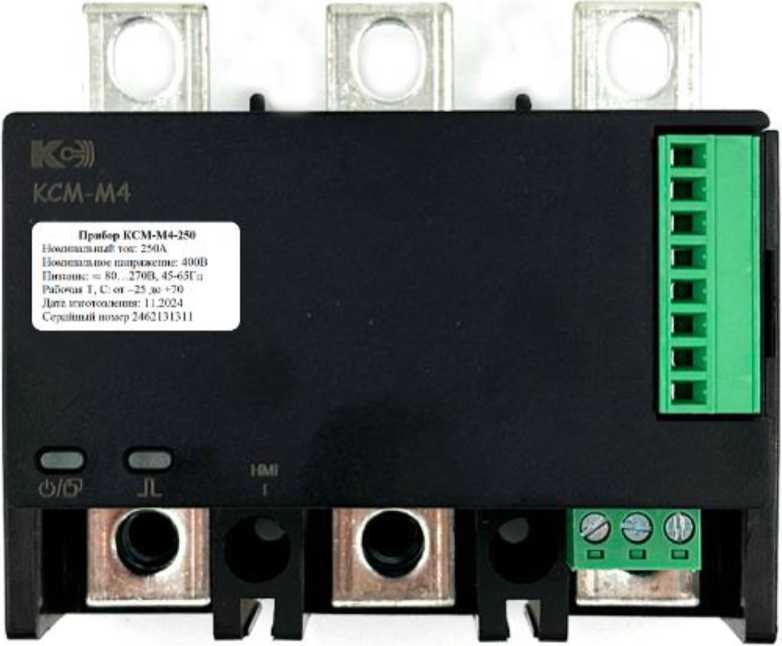

Рисунок 3 - Общий вид приборов модификации КСМ-М4-250

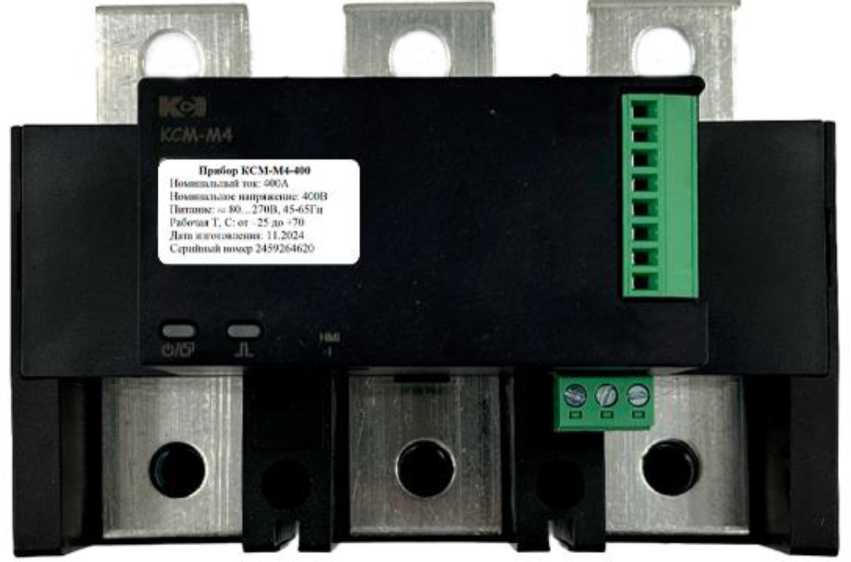

Рисунок 4 - Общий вид приборов модификации КСМ-М4-400

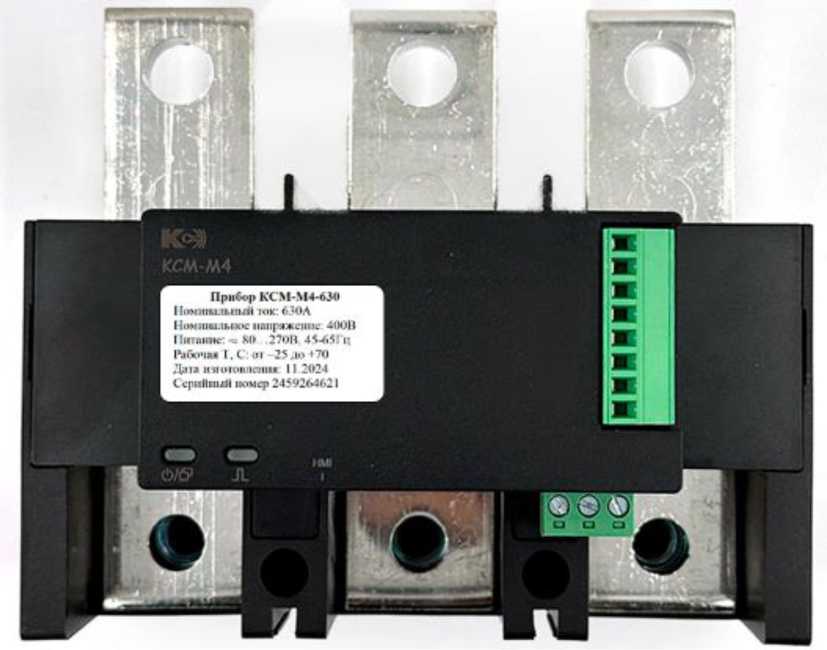

Рисунок 5 - Общий вид приборов модификации КСМ-М4-630
Место пломбировки

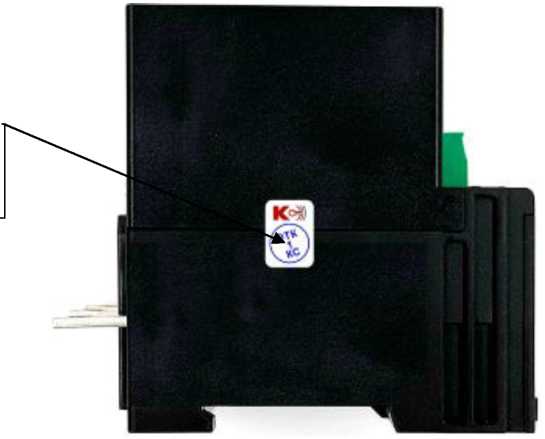

Рисунок 6 - Схема пломбировки от несанкционированного доступа
Приборы имеют встроенное программное обеспечение (ПО), которое реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер ПО) | 12XX |
| Цифровой идентификатор ПО | _ |
| Примечание - ХХ - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Метрологические характеристики
Таблица 2 - Номинальные значения измеряемых входных сигналов
| Наименование характеристики | Значение |
| Номинальное напряжение переменного тока (ин), В: - фазное (Инф) - линейное (междуфазное) (Инл) | 230 400 |
| Номинальная сила переменного тока (1н), А | 63; 125; 250; 400;630 |
| Частота переменного тока (Гн), Гц | 50 |
| Коэффициент мощности (cos фн) | 1 |
| Активная (реактивная, полная) электрическая мощность по фазе, Вт (вар, В'А) | иНф-1н |
| Суммарная активная (реактивная, полная) электрическая мощность, Вт (вар, В'А) | л/Э-инл ИЗ-инфЪ) |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Диапазон измерений | Пределы допускаемой основной погрешности 1) |
| Среднеквадратичное значение напряжения переменного тока, В | от 0,2-ин до 1,2-Un | Y = ±0,5 % |
| Среднеквадратичное значение силы переменного тока, А | от 0,02-1н до 1,0-!н | Y = ±0,5 % |
| Частота (f), Гц | от 45 до 55 | Y = ±0,1 % |
| Активная фазная электрическая мощность, Вт | от 0,8-ин до 1,2-Un от 0,02-1н до 1,0-!н cos ф=1 | Y = ±0,5 % |
| Суммарная активная электрическая мощность, Вт | ||
| Реактивная фазная электрическая мощность, вар | от 0,8-ин до 1,2-Un от 0,02-1н до 1,0-!н sin ф=1 | Y = ±2 % |
| Суммарная реактивная электрическая мощность, вар | ||
| Полная фазная электрическая мощность, В^А | от 0,8-ин до 1,2-ин от 0,02-1н до 1,0-!н | Y = ±0,5 % |
| Суммарная полная электрическая мощность, В^А |
Продолжение таблицы 3
| Наименование характеристики | Диапазон измерений | Пределы допускаемой основной погрешности 1) |
| Коэффициент мощности (cos ф) фазный, суммарный | от -1 до -0,1 от +0,1 до +1 от 0,8-Uh до 1,2-Uh от 0,2-1н до 1,0-Ie | Y = ±0,5 % |
| Электрическая энергия в обоих направлениях активная (EP, EP-), Вт^ч | от 0,8-Uh до 1,2-Uh от 0,0Ын до 0,05^нне включ. cos ф=1 | 6 = ±1 % |
| от 0,8/Лн до 1,2-Uh от 0,05-Ie до 1,0-Ie cos ф=1 | 6 = ±0,5 % | |
| от 0,8-Uh до 1,2-Uh от 0,02-Ie до 0,Ынне включ. cos ф=0,5 (инд.); cos ф=0,8 (емк.) | 6 = ±1,3 % | |
| от 0,8/Лн до 1,2-Uh от 0,1-Ie до 1,0-Ie cos ф=0,5 (инд.); cos ф=0,8 (емк.) | 6 = ±0,8 % | |
| Электрическая энергия в обоих направлениях реактивная (EQ, EQ-), вар^ч | от 0,8^Ин до 1,2-Uh от 0,02-Ie до 0,05^1нне включ. sin ф =1 | 6 = ±2,5 % |
| от 0,8^Ue до 1,2-Uh от 0,05-Ie до 1,0-Ie sin ф =1 | 6 = ±2 % | |
| от 0,8^Un до 1,2-Ue от 0,05^н до 0,Ынне включ. sin ф =0,5 | 6 = ±2,5 % | |
| от 0,8^Uh до 1,2-Ue от 0,1-Ie до 1,0-Ie sin ф =0,5 | 6 = ±2 % | |
| от 0,8^Uh до 1,2-Uh от 0,1-Ie до 1,0-Ie sin ф =0,25 | 6 = ±2,5 % | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +10 до +30 от 30 до 80 | |
| Примечания: Нормирующее значение при установлении приведенной погрешности принимается равным номинальному значению входного сигнала. 1) Обозначение погрешностей: 6, % - относительная; у, % — приведенная. | ||
Таблица 4 - Пределы допускаемой дополнительной погрешности
| Наименование влияющей величины | Диапазон значений влияющей величины | Пределы допускаемой дополнительной погрешности |
| Изменение температуры окружающего воздуха | от -20 °С до +10 °С не включ.; св. +30 °С до +70 °С включ. | 0,5 предела допускаемой основной погрешности на каждые 10 °С |
| Изменение относительной влажности воздуха от нормальной | св. 80 % до 95 % (при температуре +35 °С) | пределы допускаемой основной погрешности |
| Примечание - При изменении напряжения питания в заданных пределах погрешность измерений находится в пределах допускаемой основной погрешности измерений соответствующей физической величины | ||
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 80 до 270 |
| - частота переменного тока, Г ц | 50 |
| - напряжение постоянного тока, В | от 80 до 270 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - модификация КСМ-М4-63 | 92х81х75 |
| - модификация КСМ-М4-125 | 95х87х81 |
| - модификация КСМ-М4-250 | 102х93х87 |
| - модификация КСМ-М4-400 | 166х118х107 |
| - модификация КСМ-М4-630 | 203х122х118 |
| Масса, кг, не более: - модификация КСМ-М4-63 | 0,4 |
| - модификация КСМ-М4-125 | 0,4 |
| - модификация КСМ-М4-250 | 0,5 |
| - модификация КСМ-М4-400 | 1,0 |
| - модификация КСМ-М4-630 | 1,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +70; |
| - относительная влажность воздуха, % | 95 при +35 °С |
Таблица 6 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 70 000 |
на лицевую панель приборов трафаретным способом и на титульные листы руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор многоточечного мониторинга электроэнергии | КСМ-М4 (модификация - по заказу) | 1 шт. |
| Коробка упаковочная | _ | 1 шт. |
| Руководство по эксплуатации 1) | 4221-007-78481029-2025 РЭ | 1 экз. |
| Паспорт | 4221-007-78481029-2025 ПС | 1 экз. |
| Примечание - 1) предоставляется один экземпляр на партию из 10 шт., поставляемых в один адрес | ||
приведены в руководствах по эксплуатации 4221-007-78481029-2025 РЭ в разделе 3 «Измерения и настройка».
Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
ГОСТ Р 8.655-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования»;
ГОСТ Р 8.689-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний»;
ТУ 4221-007-78481029-2025 «Приборы многоточечного мониторинга электроэнергии КСМ-М4. Технические условия».
