| Номер в госреестре | 97613-26 |
| Наименование СИ | Преобразователи расхода турбинные геликоидные |
| Обозначение типа СИ | ТН-Р |
| Изготовитель | Великолукский завод «Транснефтемаш» - филиал Акционерного общества «Транснефть – Верхняя Волга» |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи расхода турбинные геликоидные ТН-Р (далее - ТН-Р) предназначены для преобразования объемного расхода и объема измеряемой среды, протекающей через ТН-Р, в импульсный выходной сигнал.
Принцип действия ТН-Р основан на преобразовании поступательного движения измеряемой среды, протекающей через внутреннюю полость корпуса ТН-Р, во вращательное движение геликоидного ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов объему измеряемой среды, протекающей через ТН-Р.
При вращении геликоидного ротора и прохождении его лопастей с установленными на них постоянными магнитами мимо магнитоиндукционного датчика, в его катушке в следствии изменения магнитного потока наводится переменная электродвижущую сила, которая усиливается и преобразуется магнитоиндукционным датчиком (МИД) в последовательность электрических импульсов. Частота следования импульсов пропорциональна значению объемного расхода, а количество импульсов значению объема измеряемой среды, протекающей через ТН-Р. В дальнейшем сигнал от магнитоиндукционного датчика по каналу связи может передаваться на внешнее устройство обработки информации, где преобразуется в значения объемного расхода и объема измеряемой среды.
ТН-Р состоит из корпуса с фланцами, геликоидного ротора, картриджа, стопорного кольца, магнитоиндукционных датчиков. Общий вид ТН-Р с указанием мест установки пломб, мест нанесения знаков утверждения типа, поверки и заводского номера приведены на рисунке 1. ТН-Р выпускаются в исполнении ТН-Р-400.
Условное обозначение:
ТН - Р - ХХХ - Х,Х - Х - Х,Х
1 2 3 4 5
1 - преобразователь расхода турбинный геликоидный ТН-Р;
2 - условный проход;
3 - исполнение фланцев в зависимости от давления и типа (по ГОСТ (1,6; 2,5; 4,0; 6,3) или ANSI (ANSI 150, ANSI 300, ANSI 600));
4 - указывается «Б» при необходимости поставки без ответных фланцев;
5 - назначение («0,1» - применение в качестве контрольного/ контрольно-резервного; «0,15» - при применении в качестве рабочего).
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ТН-Р предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя (две диаметрально противоположно установленные шпильки на фланцевых соединениях, МИД).
Заводской номер ТН-Р, состоящий из цифр, разделенных косой чертой (№ Х/ХХ), нанесен методом лазерной печати на табличку, закрепленную на корпусе ТН-Р.

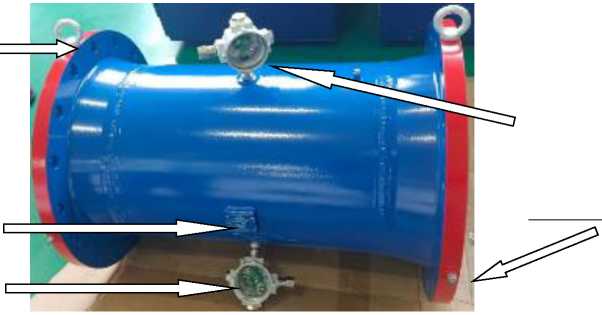

Место установки пломбы и нанесения знака поверки
Место нанесения знака утверждения типа и заводского номера
Места установки пломб и нанесения знака поверки
Рисунок 1 - Общий вид ТН-Р с указанием мест установки пломб, мест нанесения знака утверждения типа, поверки и заводского номера
Основные метрологические и технические характеристики ТН-Р и параметры измеряемой среды приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, м3/ч | от 400 до 4000 |
| Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема в диапазоне измерений расхода, % | ±0,15 |
| Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема в точке диапазона измерений расхода, % | ±0,10 |
| Среднее квадратическое отклонение случайной составляющей погрешности, %, не более | 0,02 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |||
| Максимальное избыточное давление, МПа | 1,6 | 2,5 | 4,0 | 6,3 |
| Параметры измеряемой среды: - измеряемая среда - температура, °С - кинематическая вязкость в рабочих условиях, мм2/с (сСт) | нефть, нефтепродукты и другие жидкости от -15 до +50 от 1 до 150 | |||
| Условия эксплуатации: - температура окружающего воздуха, °С | от -60 до +60 | |||
| Параметры электрического питания: - напряжение постоянного тока (МИД), В | от 18,0 до 31,2 | |||
| Выходной сигнал | импульсный | |||
| Условный проход | 400 | |||
| Монтажная длина, мм, не более | 8 | 15 | ||
| Масса, кг, не более | 290 | 365 | 370 | 460 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
наносится на табличку, закрепленную на корпусе ТН-Р методом лазерной печати, а также в правом нижнем углу титульного листа паспорта и руководства по эксплуатации ТН-Р типографским способом.
Комплектность ТН-Р приведена в таблице 4.
Таблица 4 - Комплектность ТН-Р
| Наименование | Обозначение | Количество |
| Преобразователь расхода турбинный геликоидный ТН-Р | - | 1 шт. |
| Паспорт | БН.93-2015 ПС | 1 экз. |
| Руководство по эксплуатации | БН.94-2015 РЭ | 1 экз. |
| Комплект запасных частей инструментов и принадлежностей (по запросу) | - | - |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта РФ от 26.09.2022 № 2356;
ТУ 431823-013-05792661-2016 «Преобразователь расхода турбинный геликоидный ТН-Р. Технические условия».
