| Номер в госреестре | 97612-26 |
| Наименование СИ | Регистраторы данных |
| Обозначение типа СИ | DPRO3 |
| Изготовитель | DAS Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 06.02.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы данных DPRO3 (далее - регистраторы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения, электрического сопротивления постоянного тока и частоты.
Принцип действия регистраторов заключается в аналого-цифровом преобразовании сигналов от различного рода датчиков в цифровой код, который по интерфейсам связи передаётся во внешние устройства.
Конструкция регистраторов представляет собой металлический короб прямоугольной формы, окрашенный в чёрный цвет. Четыре места крепления в виде отогнутых пластин расположены по бокам. На передней панели расположены разъёмы для подключения входных и управляющих сигналов, питающего напряжения, интерфейсов связи. Каждый измерительный канал регистраторов имеет четыре входных контакта и в зависимости от схемы включения может измерять все выше указанные физические величины.
Регистраторы имеют две модификации:
- регистратор (DPRO3-LOGGER);
- регистратор (DPRO3-LOGGER) совместно с мультиплексором (DPRO3-MUX). Мультиплексор предназначен для увеличения количества измерительных каналов.

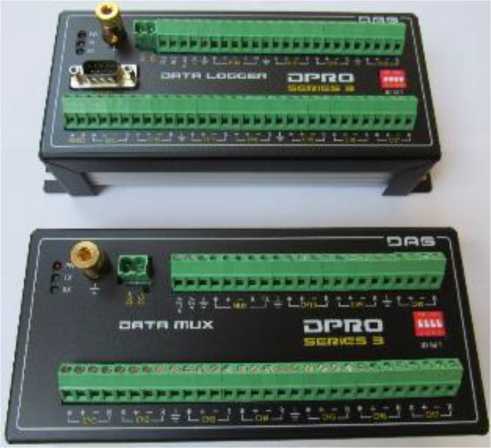

Фотография общего вида блоков регистраторов представлена на рисунке 1.
Рисунок 1 - Общий вид
Защита регистраторов от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на регистраторы не предусмотрено.
Заводской номер в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на табличку, расположенную на правой стороне регистратора и мультиплексора. Регистратор и мультиплексор имеют индивидуальные заводские номера.
Программное обеспечение (далее - ПО) регистраторов является встроенным. ПО управляет работой регистраторов в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | DPRO_R3_Ver6.5.HEX |
| Номер версии (идентификационный номер) ПО | Ver 6.5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного электрического тока, мА | от 0 до 25 |
| 2Пределы допускаемой приведённой погрешности измерений силы постоянного электрического тока, % | ±0,25 |
| Диапазон измерений постоянного электрического напряжения, мВ | от -2000 до +2000 от 0 до 5000 |
| 1Пределы допускаемой приведённой погрешности измерений постоянного электрического напряжения, % | ±0,2 |
| Диапазон измерений электрического сопротивления постоянного тока, Ом | от 10 до 2000 |
| 2Пределы допускаемой основной приведённой погрешности измерений электрического сопротивления постоянному току, % | ±0,2 |
| 2Пределы допускаемой дополнительной приведённой погрешности измерений электрического сопротивления постоянному току, вызванной отклонением температуры окружающего воздуха от нормальной, на каждые 10 °С, % | ±0,2 |
| Диапазон измерений частоты входного сигнала, Гц | от 450 до 4500 |
| Пределы допускаемой относительной погрешности измерений частоты входного сигнала | ±2,5-10—4 |
| Примечание - Для приведённой погрешности нормирующим значением является: 1 диапазон изменения входного сигнала 2 верхнее значение диапазона измерений | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов, шт.: - в регистраторе - в мультиплексоре | 10 10 |
| Амплитуда входного синусоидального напряжения частотного измерительного канала, мВ | от 5 до 1000 |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 220x90x70 |
| Масса, г, не более | 760 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре окружающего воздуха +25 °С), %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха (при температуре окружающего воздуха +25 °С), %, не более - атмосферное давление, кПа | от 0 до +70 85 от 84 до 106,7 |
наносится в виде наклейки рядом с табличкой и в правый верхний угол титульного листа руководства по эксплуатации типографским способом.
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Регистратор данных | DPRO3-LOGGER | 1 |
| Мультиплексор | DPRO3-MUX | в соответствии с заказом |
| Кабель RS-232 | CDMA | 1 |
| Резистор 0,25 Вт 120 Ом ± 5 % | - | 2 |
| Регистраторы данных DPRO3. Руководство по эксплуатации | - | 1 |
| Регистратор данных. Паспорт | - | 1 |
| Мультиплексор. Паспорт | - | в соответствии с заказом |
приведены в разделе 4 «Измерение» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Регистраторы данных DPRO3. Стандарт предприятия. СТП 1/25.
