| Номер в госреестре | 97576-26 |
| Наименование СИ | Устройство силоизмерительное |
| Обозначение типа СИ | СИУ-3 |
| Изготовитель | Федеральное государственное автономное образовательное учреждение высшего образования «Самарский национальный исследовательский университет имени академика С.П. Королева» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройство силоизмерительное СИУ-3 (далее - СИУ) предназначено для измерений силы тяги ракетного двигателя.
Принцип действия устройства силоизмерительного СИУ-3 основан на измерении силы, возникающей от тяги, создаваемой установленным в устройство жидкостным ракетным двигателем. Сила тяги двигателя, развиваемая в вертикальном направлении, воздействует на балку, жестко связанную с тензодатчиком.
С помощью конструктивных элементов подвески и балки сила тяги двигателя передается на тензодатчик силоизмерительный BBA-SS.
Тензодатчик жестко закреплен на силовоспринимающей станине устройства соосно с приложенной силой тяги. Тензодатчик формирует выходной сигнал, пропорциональный воспроизводимой ракетным двигателем силе, в виде напряжения постоянного тока.
К СИУ-3 данного типа относится устройство силоизмерительное, зав. № 01.
Заводской номер устройства в цифровом формате указывается методом гравирования на станине СИУ, показан на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид СИУ представлен на рисунке 1.

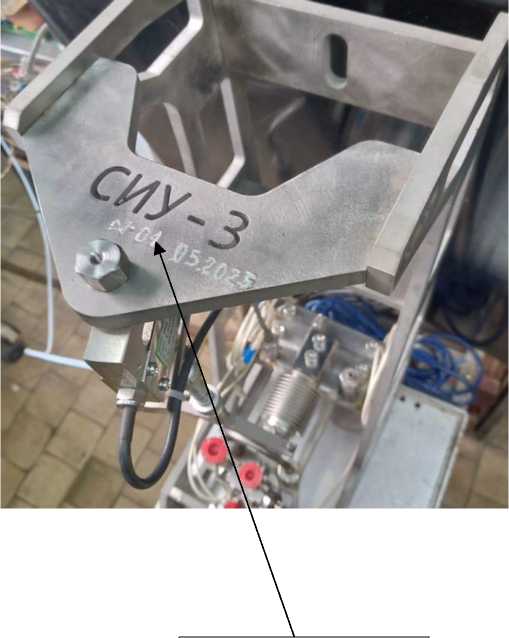

Место нанесения заводского номера

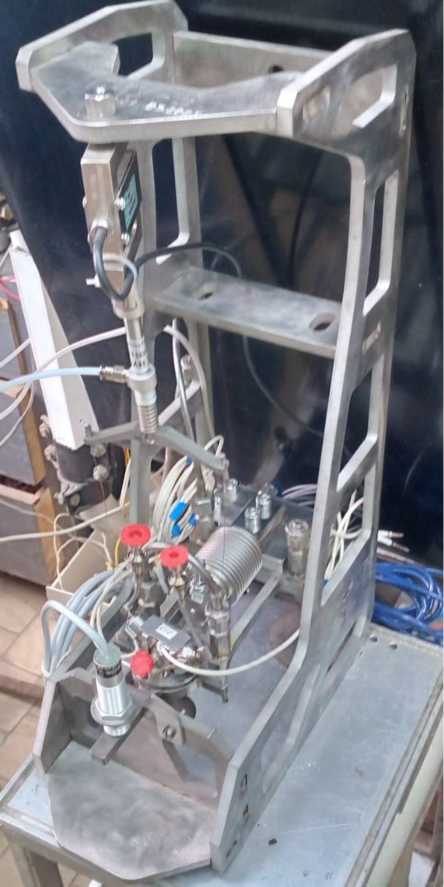

Рисунок 1 - Общий вид устройства силоизмерительного СИУ-3
В процессе эксплуатации СИУ не предусматривается внешних механических или электронных регулировок. Пломбирование средства измерений не производится.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, Н | от 2 до 5 |
| Пределы допускаемой относительной погрешности измерений силы, % | ± 3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
| Габаритные размеры (длина* высота х ширина), мм, не более | 155*300*500 |
| Масса, кг, не более | 12 |
| Максимальное значение выходного напряжения постоянного тока, В | 10 |
| Напряжение питания, В | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 1,5 |
наносится на титульный лист руководства по эксплуатации НЦКЭ.110.00.00 РЭ методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство силоизмерительное | СИУ-3 | 1 шт. |
| Руководство по эксплуатации | НЦКЭ.110.00.00 РЭ | 1 экз. |
приведены в руководстве по эксплуатации НЦКЭ.110.00.00 РЭ «Устройство силоизмерительное СИУ-3», раздел 4 «Устройство и принцип работы СИУ».
Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 30.06.2026 |
