| Номер в госреестре | 97544-26 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | STEWARTS |
| Изготовитель | Stewart-Buchanan Gauges Ltd., Великобритания |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие STEWARTS (далее - манометры) предназначены для измерений избыточного давления.
Конструктивно манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой (пером), защитного стекла и штуцера для присоединения манометра. Корпус манометров выполнен из нержавеющей стали AISI 316.
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в угловое перемещение стрелки (пера) механического показывающего устройства. При применении в местах с высокими динамическими нагрузками и вибрациями манометры могут быть заполнены демпфирующей жидкостью, через специальное отверстие в корпусе.
К манометрам данного типа относятся манометры со следующими заводскими номерами:
| 24922604/1 | 24922606/6 | 24922609/22 | 24922610/20 | 24922615/1 | 24922615/42 |
| 24922604/2 | 24922606/7 | 24922609/25 | 24922610/21 | 24922615/2 | 24922615/43 |
| 24922604/3 | 24922606/8 | 24922609/26 | 24922610/22 | 24922615/3 | 24922615/44 |
| 24922604/4 | 24922606/9 | 24922609/27 | 24922610/23 | 24922615/4 | 24922615/45 |
| 24922604/5 | 24922606/10 | 24922609/28 | 24922610/24 | 24922615/5 | 24922615/46 |
| 24922604/6 | 24922606/11 | 24922609/29 | 24922610/25 | 24922615/6 | 24922615/47 |
| 24922604/7 | 24922606/12 | 24922609/30 | 24922610/26 | 24922615/7 | 24922615/48 |
| 24922604/8 | 24922606/13 | 24922609/31 | 24922610/27 | 24922615/8 | 24922615/49 |
| 24922605/1 | 24922606/14 | 24922609/32 | 24922610/28 | 24922615/9 | 24922615/50 |
| 24922605/2 | 24922606/15 | 24922609/33 | 25911311/1 | 24922615/10 | 24922615/51 |
| 24922605/3 | 24922606/16 | 24922609/34 | 25911311/2 | 24922615/11 | 24922615/52 |
| 24922605/4 | 24922606/17 | 24922609/35 | 24922611/1 | 24922615/12 | 24922615/53 |
| 24922605/5 | 24922606/18 | 24922609/36 | 24922611/2 | 24922615/13 | 24922615/54 |
| 24922605/6 | 24922607/1 | 24922609/37 | 24922611/3 | 24922615/14 | 24922615/55 |
| 24922605/7 | 24922607/2 | 24922609/38 | 24922611/4 | 24922615/15 | 24922615/56 |
| 24922605/8 | 24922607/3 | 24922609/39 | 24922611/5 | 24922615/16 | 24922615/57 |
| 24922605/9 | 24922607/4 | 24922609/40 | 24922611/6 | 24922615/17 | 24922615/58 |
| 24922605/10 | 24922607/5 | 24922609/41 | 24922611/7 | 24922615/18 | 24922615/59 |
| 24922605/11 | 24922607/6 | 24922609/42 | 24922611/8 | 24922615/19 | 24922615/60 |
| 24922605/12 | 24922608/1 | 24922609/43 | 24922612/1 | 24922615/20 | 24922615/61 |
| 24922605/13 | 24922608/2 | 24922609/44 | 24922612/2 | 24922615/21 | 24922615/62 |
| 24922605/14 | 24922609/1 | 25911310/1, | 24922613/1 | 24922615/22 | 24922616/1 |
| 24922605/15 | 24922609/2 | 25911310/2, | 24922613/2 | 24922615/23 | 24922616/2 |
| 24922605/16 | 24922609/3 | 25911310/3 | 24922613/3 | 24922615/24 | 24922616/3 |
| 24922605/17 | 24922609/4 | 24922610/1 | 24922613/4 | 24922615/25 | 24922616/4 |
| 24922605/18 | 24922609/5 | 24922610/2 | 24922613/5 | 24922615/26 | 24922617/1 |
| 24922605/19 | 24922609/6 | 24922610/3 | 24922613/6 | 24922615/27 | 24922617/2 |
| 24922605/20 | 24922609/7 | 24922610/4 | 24922613/7 | 24922615/28 | 24922617/3 |
| 24922605/21 | 24922609/8 | 24922610/5 | 24922613/8 | 24922615/29 | 24922617/4 |
| 24922605/22 | 24922609/9 | 24922610/6 | 24922614/1 | 24922615/30 | 24922617/5 |
| 24922605/23 | 24922609/10 | 24922610/7 | 24922614/2 | 24922615/31 | 24922617/6 |
| 24922605/24 | 24922609/11 | 24922610/8 | 24922614/3 | 24922615/32 | 24922618/1 |
| 24922605/25 | 24922609/12 | 24922610/9 | 24922614/4 | 24922615/33 | 24922618/2 |
| 24922605/26 | 24922609/13 | 24922610/10 | 24922614/5 | 24922615/34 | 24922618/3 |
| 24922605/27 | 24922609/14 | 24922610/11 | 24922614/6 | 24922615/35 | 24922618/4 |
| 24922605/28 | 24922609/15 | 24922610/12 | 24922614/7 | 24922615/36 | 24922619/1 |
| 24922606/1 | 24922609/17 | 24922610/13 | 24922614/8 | 24922615/37 | 24922619/2 |
| 24922606/2 | 24922609/18 | 24922610/15 | 24922614/9 | 24922615/38 | 24922619/3 |
| 24922606/3 | 24922609/19 | 24922610/16 | 24922614/10 | 24922615/39 | 24922619/4 |
| 24922606/4 | 24922609/20 | 24922610/17 | 24922614/11 | 24922615/40 | 24922620/1 |
| 24922606/5 | 24922609/21 | 24922610/19 | 24922614/12 | 24922615/41 | 24922620/2 |
Общий вид манометров представлен на рисунке 1.
Знак поверки может быть нанесен на стекло манометра. Место нанесения знака поверки представлено на рисунке 2.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на корпус манометров в виде наклейки и имеет цифровое обозначение. Место нанесения заводского номера приведено на рисунке 2.
Пломбирование манометров не предусмотрено.

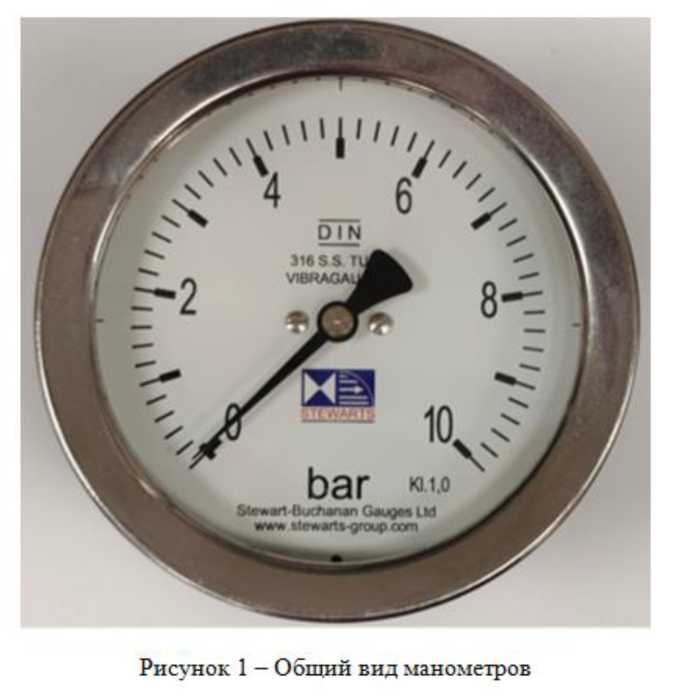

Рисунок 1 - Общий вид манометров
DIN
bar
KJ 1.0
Stewart ВисЛапап Gaugaa lid ttcwart* <youp rem
MBSS Tl
VWIAGAU
место нанесения заводского номера
место нанесения знака поверки

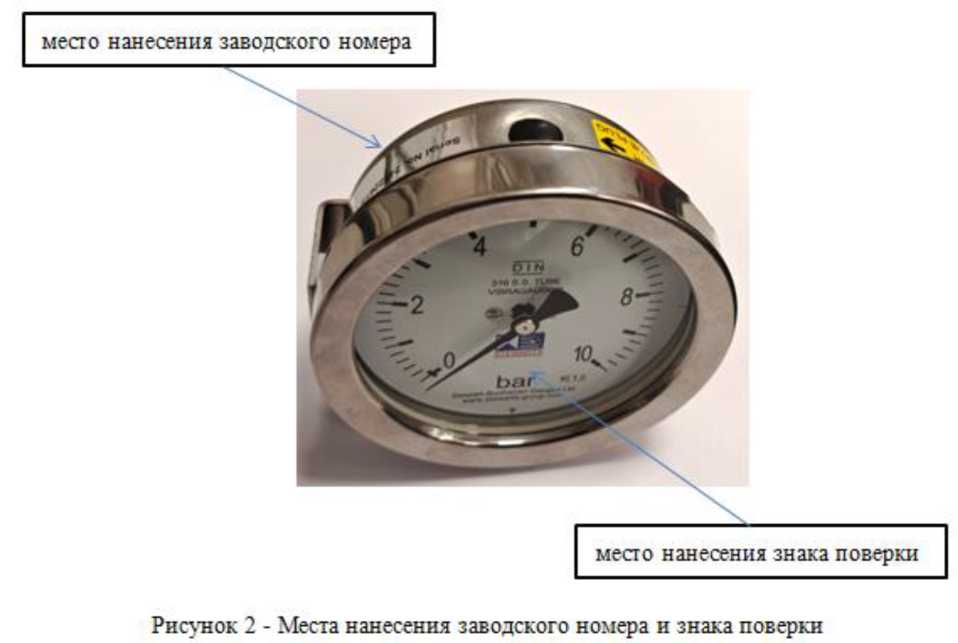

Рисунок 2 - Места нанесения заводского номера и знака поверки
Таблица 1 - Метрологические характеристики
Заводские номера: 24922604/1, 24922604/2, 24922604/3, 24922604/4, 24922604/5, 24922604/6, 24922604/7, 24922604/8
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 1400 (от 0 до 140) |
| Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений | ±1,6 |
Таблица 2 - Метрологические характеристики
Заводские номера: 24922605/1, 24922605/2, 24922605/3, 24922605/4, 24922605/5, 24922605/6, 24922605/7, 24922605/8, 24922605/9, 24922605/10, 24922605/11, 24922605/12, 24922605/13, 24922605/14, 24922605/15, 24922605/16, 24922605/17, 24922605/18, 24922605/19, 24922605/20, 24922605/21, 24922605/22, 24922605/23, 24922605/24, 24922605/25, 24922605/26, 24922605/27, 24922605/28
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 1000 (от 0 до 100) |
| Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений | ±1,0 |
Таблица 3 - Метрологические характеристики
Заводские номера: 24922610/1, 24922610/2, 24922610/3, 24922610/4, 24922610/5, 24922610/6, 24922610/7, 24922610/8, 24922610/9, 24922610/10, 24922610/11, 24922610/12, 24922610/13,
24922610/15, 24922610/16, 24922610/17, 24922610/19, 24922610/20, 24922610/21, 24922610/22,
24922610/23, 24922610/24, 24922610/25, 24922610/26, 24922610/27, 24922610/28, 25911311/1,
25911311/2, 24922615/1, 24922615/2, 24922615/3, 24922615/4, 24922615/5, 24922615/6,
24922615/7, 24922615/8, 24922615/9, 24922615/10, 24922615/11, 24922615/12, 24922615/13,
24922615/14, 24922615/15, 24922615/16, 24922615/17, 24922615/18, 24922615/19, 24922615/20,
24922615/21, 24922615/22, 24922615/23, 24922615/24, 24922615/25, 24922615/26, 24922615/27,
24922615/28, 24922615/29, 24922615/30, 24922615/31, 24922615/32, 24922615/33, 24922615/34,
24922615/35, 24922615/36, 24922615/37, 24922615/38, 24922615/39, 24922615/40, 24922615/41,
24922615/42, 24922615/43, 24922615/44, 24922615/45, 24922615/46, 24922615/47, 24922615/48,
24922615/49, 24922615/50, 24922615/51, 24922615/52, 24922615/53, 24922615/54, 24922615/55,
24922615/56, 24922615/57, 24922615/58, 24922615/59, 24922615/60, 24922615/61, 24922615/62,
24922620/1, 24922620/2____________________________________________________________________
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 1000 (от 0 до 100) |
| Пределы основной допускаемой приведенной погрешности измерений давления Y1) , % от диапазона измерений | ±1,6 |
Таблица 4 - Метрологические характеристики
Заводские номера: 24922606/1, 24922606/2, 24922606/3, 24922606/4, 24922606/5, 24922606/6, 24922606/7, 24922606/8, 24922606/9, 24922606/10, 24922606/11, 24922606/12, 24922606/13,
24922606/14, 24922606/15, 24922606/16, 24922606/17, 24922606/18, 24922609/1, 24922609/2,
24922609/3, 24922609/4, 24922609/5, 24922609/6, 24922609/7, 24922609/8, 24922609/9,
24922609/10, 24922609/11, 24922609/12, 24922609/13, 24922609/14, 24922609/15, 24922609/17,
24922609/18, 24922609/19, 24922609/20, 24922609/21, 24922609/22, 24922609/25, 24922609/26,
24922609/27, 24922609/28, 24922609/29, 24922609/30, 24922609/31, 24922609/32, 24922609/33,
24922609/34, 24922609/35, 24922609/36, 24922609/37, 24922609/38, 24922609/39, 24922609/40,
24922609/41, 24922609/42, 24922609/43, 24922609/44, 25911310/1, 25911310/2, 25911310/3,
24922612/1, 24922612/2___________________________________________________________________
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 600 (от 0 до 60) |
| Пределы основной допускаемой приведенной погрешности измерений давления Y1) , % от диапазона измерений | ±1,0 |
Таблица 5 - Метрологические характеристики Заводские номера: 24922608/1, 24922608/2
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 400 (от 0 до 40) |
| Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений | ±1,0 |
Таблица 6 - Метрологические характеристики
Заводские номера: 24922607/1, 24922607/2, 24922607/3, 24922607/4, 24922607/5, 24922607/6, 24922611/1, 24922611/2, 24922611/3, 24922611/4, 24922611/5, 24922611/6, 24922611/7, 24922611/8, 24922618/1, 24922618/2, 24922618/3, 24922618/4_________________________________
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 16 (от 0 до 1,6) |
| Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений | ±1,0 |
Таблица 7 - Метрологические характеристики
Заводские номера: 24922613/1, 24922613/2, 24922613/3, 24922613/4, 24922613/5, 24922613/6, 24922613/7, 24922613/8, 24922614/1, 24922614/2, 24922614/3, 24922614/4, 24922614/5, 24922614/6, 24922614/7, 24922614/8, 24922614/9, 24922614/10, 24922614/11, 24922614/12
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 10 (от 0 до 1,0) |
| Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений | ±1,0 |
Таблица 8 - Метрологические характеристики
Заводские номера: 24922616/1, 24922616/2, 24922616/3, 24922616/4
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа | от 0 до 137,9 |
| Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений | ±1,0 |
Таблица 9 - Метрологические характеристики
Заводские номера: 24922617/1, 24922617/2, 24922617/3, 24922617/4, 24922617/5, 24922617/6, 24922619/1, 24922619/2, 24922619/3, 24922619/4
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа | от 0 до 68,95 |
| Пределы основной допускаемой приведенной погрешности измерений давления у1) , % от диапазона измерений | ±1,0 |
Таблица 10 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий на каждые 10 °С, % от диапазона измерений | ±0,4 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от +21 до +25 от 84 до 106,7 от 30 до 80 |
Таблица 11 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (диаметрхглубина)1) , мм, не более | 90x40;135x40 |
| Масса1) , кг, не более | 1,0; 1,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от -20 до +60 от 84 до 106,7 от 30 до 80 |
| Примечание: 1) Конкретное значение указано в паспорте манометра | |
наносится в паспорт типографским способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр показывающий | STEWARTS | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Описание» и разделе 7 «Эксплуатация и монтаж» паспорта.
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
| Зарегистрировано поверок | 246 |
| Поверителей | 1 |
| Актуальность данных | 29.09.2026 |
